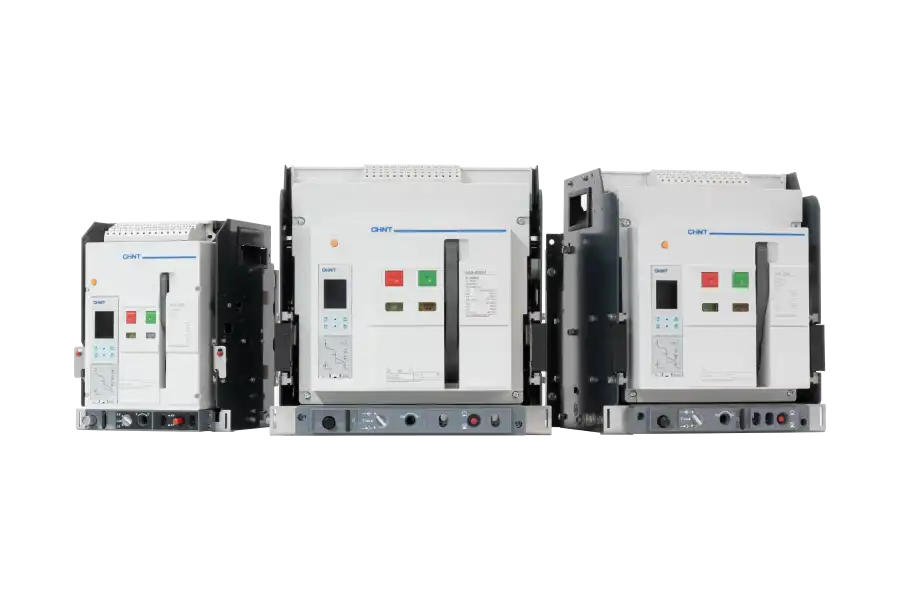

Chint NA8-2000HU açık tip güç şalteri (ACB); büyük endüstriyel üretim tesislerinin ana dağıtım panolarında, veri merkezlerinin yedekli enerji hatlarında, enerji santrallerinin kuplaj fiderlerinde ve can ile mal güvenliğinin kesintisiz olarak korunması gereken tüm kritik şebeke altyapılarında kullanılmak üzere geliştirilmiş premium bir anahtarlama ve koruma elemanıdır. Gövde mimarisinde yer alan dört adet rijit mekanik kutup; üç faz hattının yanında nötr hattını da tek bir entegre mekanik mekanizma üzerinden aynı anda keser. Bu donanımsal üstünlük, özellikle harmonik yüklerin ve dengesiz akımların yoğun olduğu büyük ticari ve endüstriyel tesislerde, nötr hattı üzerinden geri dönebilecek tehlikeli ters akımları veya gerilim şoklarını tamamen engeller, sistemin elektriksel olarak kusursuz şekilde izole edilmesini sağlar. Çekmeceli (withdrawable) tasarımı sayesinde, şalter ana baralarda enerji varken bile panodan güvenli bir şekilde dışarı çekilebilir; bu da bakım, test ve servis sürelerini minimuma indirir ve işletmelerdeki istenmeyen duruş maliyetlerini sıfıra yaklaştırır. Standart şalt pano karkaslarına ve bara sistemlerine tam uyumluluk gösterir.
Bu koruma elemanını ana panolarda rakipsiz kılan temel mühendislik özelliği, sekiz yüz volt AC gibi zorlu gerilim seviyelerinde bile kararlı çalışan altmış beş kiloamper kısa devre kesme kapasitesi ile akıllı mikroişlemci tabanlı ayarlanabilir LSIG koruma ünitesi mimarisidir. Şebekede meydana gelebilecek devasa kısa devre şoklarında veya toprak arızalarında, altmış beş bin amper seviyesindeki arıza akımları saniyeler bile sürmeden ark odalarında sönümlenerek kesilir ve trafo gibi değerli şebeke bileşenlerinin zarar görmesi engellenir. Entegre akıllı koruma ünitesi ise tesise özel dört katmanlı bir emniyet kalkanı oluşturur:
L (Uzun Süreli Gecikmeli Aşırı Yük Koruması): Kabloların ve iletkenlerin termal dayanım sınırlarına göre ayarlanabilir, aşırı yük durumlarında sistemin ısınarak yangın riski oluşturmasını engeller ve motorların termal karakteristiklerine uygun gecikme sunar.
S (Kısa Süreli Gecikmeli Kısa Devre Koruması): Panolar arası koruma koordinasyonu (selektivite) yapılmasına izin verir, arızanın sadece ilgili tali fiderde kalmasını sağlayarak ana şalterin gereksiz yere atmasını önler.
I (Ani ve Gecikmesiz Kısa Devre Koruması): Çok yüksek şiddetteki kısa devre akımları meydana geldiği anda mekanizmayı milisaniyeler içinde tetikleyerek devreyi hızla keser.
G (Toprak Kaçağı ve Toprak Hatası Koruması): Yalıtım kayıplarından kaynaklanan toprak kaçaklarını hassas şekilde izleyerek hem cihaz bütünlüğünü korur hem de can güvenliğini maksimum seviyeye çıkarır.
Mühendislik sınırlarını zorlayan alev geciktirici gövde yapısı, mekanik yay kurma mekanizmaları og uzaktan kontrole uygun yardımcı donanımları ile pano alanlarında maksimum operasyonel esneklik sunar.
Öne Çıkan Teknik Özellikler
Model ve Kutup Konfigürasyonu: Chint NA8-2000HU Serisi, 4 Kutuplu Faz ve Nötr Kesmeli (4P), Ağır Sanayi Tipi Açık Güç Şalteri.
Ultra Yüksek Kısa Devre Dayanımı: Şebeke arızalarında sistemi ve panoları mutlak korumaya alan, IEC/EN 60947-2 standartlarına uygun 65kA (Altmış Beş Bin Amper) dinamik kesme gücü.
Esnek Parametrik LSIG Ünitesi: Tesisin yük karakteristiğine göre akım ve zaman eşikleri tam olarak programlanabilen dijital işlemcili akıllı açma ünitesi.
Çekmeceli (Withdrawable) Raylı Gövde: Bakım ve servis esnasında şalterin panodan kızaklar yardımıyla kolayca ayrılmasını sağlayan, işletme sürekliliğini garanti altına alan modüler mimari.
Rijit Geniş Bara Bağlantı Blokları: 2000A seviyesindeki çoklu bakır bara gruplarının düşük geçiş direnciyle ve gevşeme riski olmadan kararlı şekilde cıvatalanmasına izin veren terminal yapısı.
Kullanım Alanları ve İşletme Avantajları
Kritik Tesisler ve Veri Merkezleri (Data Center): Enerji kesintilerinin tolere edilemediği, sürekli ve kararlı bir monofaze/trifaze güç akışının zorunlu olduğu ana giriş şebekelerinde koruma ve transfer şalteri olarak görev yapar.
Dört Kutuplu Tam Hat İzolasyonu: Nötr hattındaki gerilim dalgalanmalarının hassas elektronik cihazlara zarar vermesinin engellenmek istendiği endüstriyel otomasyon altyapılarında yüksek elektriksel yalıtım sağlar.
Stok ve Mühendislik Planlama Kolaylığı: Küresel standartlardaki NA8-2000HU ürün ailesi tanımı sayesinde, endüstriyel yedek parça kataloglarında, tekil şartnamelerde ve B2B satın alma yönetimlerinde hatasız tedarik imkanı sunar.
| Kritik Operasyonel Kriter | Chint NA8-2000HU Açık Tip Şalter | Standart Kompakt Şalterler (MCCB) | Sağladığı Kritik Pano Avantajı |
| Kutup Yapısı ve Emniyet | 4 Kutuplu Tam Kesme (4P) | 3 Kutuplu (Sadece Faz Kesmeli) | Faz hatları ile birlikte nötr hattını da keserek şebekedeki yük dengesizliklerinde nötr hattı üzerinden gelebilecek arıza akımları riskini tamamen sıfırlar. |
| Bakım ve Değişim Kolaylığı | Çekmeceli Modüler Gövde | Sabit Tip Montaj Mimarisi | Arıza veya periyodik bakım anında bara enerjisini kesmeden şalterin kızaklar üzerinden çıkarılmasına izin vererek tesisin duruş süresini minimuma indirir. |
| Koruma Esnekliği (Açma Ünitesi) | Gelişmiş Dijital LSIG Koruma | Sadece Termik-Manyetik veya Sınırlı Elektronik | Uzun süreli aşırı yük, kısa süreli kısa devre gecikmesi, ani kısa devre ve toprak hatası akımlarını tek bir dijital merkezden mikroişlemci hassasiyetiyle yönetir. |
| Çalışma Voltaj Sınırı | 800V AC Yüksek Gerilim Dayanımı | Standart Düşük Voltaj Limitleri | Ağır sanayi tesislerindeki, jeneratör şebekelerindeki ve maden sahalarındaki yüksek işletme gerilimlerinde bile güç kaybı yaşamadan kararlı koruma sunar. |
Soru 1: Açık Tip Şalter (ACB) üzerindeki LSIG ifadesi tam olarak hangi mühendislik korumalarını tanımlar? Cevap: LSIG ünitesi, şalterin içindeki akıllı dijital işlemcinin şebekeyi dört farklı kritere göre koruduğunu belirtir. L (Long-time) aşırı yüklere karşı kabloları korur ve zaman geciktirmelidir. S (Short-time) kısa devre durumlarında sistemin diğer alt sigortalarıyla koordineli çalışması için belirli bir süre beklemeli kısa devre koruması sağlar. I (Instantaneous) çok şiddetli ani kısa devre akımı algılandığı anda zaman geciktirmesiz olarak devreyi keser. G (Ground fault) ise gözle görülmeyen veya cihaz gövdelerine olan toprak kaçaklarını tespit ederek yangın ve çarpılma risklerini ortadan kaldırır. Tüm bu parametreler pano mühendisi tarafından hassas bir şekilde ayarlanabilir.
Soru 2: 4 Kutuplu (4P) yapı ana şalt panolarında neden kritik bir öneme sahiptir? Cevap: Üç fazlı sistemlerde eğer yükler dengeli dağıtılmamışsa veya sistemde harmonik üreten cihazlar (sürücüler, bilgisayarlar vb.) yoğunluktaysa nötr hattı üzerinde yüksek akımlar akmaya başlar ve nötr hattının gerilimi yükselir. 3 kutuplu bir şalter kapansa bile nötr hattı bağlı kalacağı için bu tehlikeli gerilim panodaki diğer cihazlara zarar verebilir veya bakım yapan personeli çarpabilir. 4 kutuplu şalter, fazlarla birlikte nötr hattını da mekanik olarak kestiği için arıza anında sistemi şebekenin elektriksel olarak tamamen koparır ve kusursuz yalıtım sağlar.
Soru 3: Şalterin "Çekmeceli Tip" olması işletmelere operasyonel olarak ne gibi avantajlar sağlar? Cevap: Sabit tip şalterlerde bir bakım veya değişim yapılacağı zaman ana baradaki tüm enerjinin kesilmesi gerekir, bu da tüm fabrikanın veya veri merkezinin karanlıkta kalması anlamına gelir. Çekmeceli tip şalterde ise cihaz bir kasa içerisindeki kızaklar üzerinde durur. Şalter kapatıldıktan sonra mekanik bir kol yardımıyla ana baralardan kolayca ayrılabilir ve dışarı çekilebilir. Bu sayede panonun diğer kısımlarında enerji varken şalterin bakımı, temizliği veya parça değişimi güvenli bir şekilde yapılabilir. İşletme sürekliliği için bu özellik hayati önem taşır.
Soru 4: Bu cihaz endüktif karakterdeki çok büyük motor gruplarının ana besleme hatlarında kullanılabilir mi? Cevap: Evet, güvenle kullanılabilir. Çok büyük sanayi motorları ilk devreye girme (start) anlarında nominal akımlarının yedi ile on katı arasında devasa kalkış (demeraj) akımları çekerler. NA8-2000HU üzerinde yer alan akıllı dijital ünitenin L (aşırı yük) ve S (kısa süreli kısa devre gecikmesi) ayarları sayesinde, motorun bu zararsız ilk kalkış akımı dalgalanmaları tolere edilebilir. Şalter, motorun kalkış süresine uygun olarak geciktirilir ve motor kararlı çalışma akımına ulaştığında normal koruma moduna döner, böylece hatalı açmaların önüne geçilir.
Soru 5: Teknik özelliklerde belirtilen 65kA kesme kapasitesi neyi ifade eder ve pano güvenliği için neden önemlidir? Cevap: Kısa devre kesme kapasitesi, şebekede fazların birbirine veya toprağa doğrudan temas etmesi gibi en ekstrem arıza anlarında oluşabilecek devasa akım patlamalarına şalterin dayanma gücüdür. 65kA değeri, bu şalterin hat üzerinde oluşacak altmış beş bin amperlik bir kısa devre akımını, kendi iç mekanizması patlamadan, erimeden ve çevreye alev saçmadan güvenli bir şekilde kesebilir olduğunu garanti eder. Yüksek kA değeri, trafo çıkışlarına çok yakın olan ana giriş panolarında can ve mal emniyeti için zorunlu bir mühendislik parametresidir.
