Chint NA8-4000HU Ağır Sanayi ve Kritik Enerji Dağıtım Ekosistemi (İki Bin Amper Nominal Akım Kapasitesi, Sekiz Yüz Volt AC Çalışma Gerilimi, Dört Kutuplu Tam Entegre Kesme Mimarisi, Altmış Beş Kiloamper Kısa Devre Kesme Gücü, Parametrik Ayarlı LSIG Akıllı Koruma Ünitesi, Sabit Tip Rijit Bağlantı Tasarımı, Chint Küresel Enerji Güvencesi)

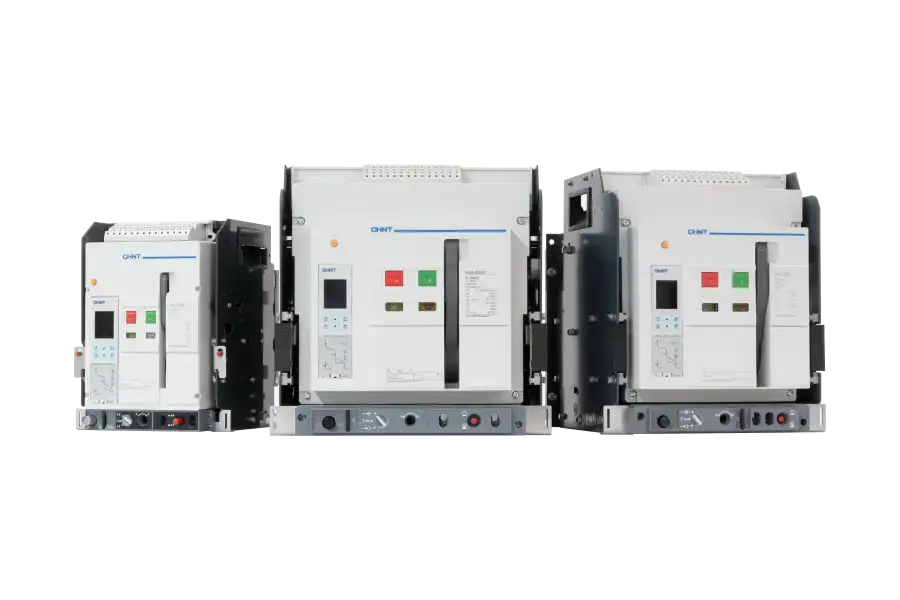

Chint NA8-4000HU sabit tip açık güç şalteri (ACB); ağır endüstriyel üretim tesislerinin ana dağıtım merkezlerinde, büyük jeneratör senkronizasyon panolarında, yüksek güçlü trafo merkezlerinde ve can ile mal güvenliğinin kesintisiz olarak korunması gereken tüm kritik şebeke altyapılarında kullanılmak üzere geliştirilmiş premium bir anahtarlama ve koruma elemanıdır. Gövde mimarisinde yer alan dört adet rijit mekanik kutup; üç faz hattının yanında nötr hattını da tek bir entegre mekanik düzenek üzerinden aynı anda keser. Bu donanımsal yapı, özellikle harmonik yüklerin ve dengesiz faz dağılımlarının yoğun olduğu büyük ticari ve endüstriyel şebekelerde, nötr iletkeni üzerinden geri dönebilecek tehlikeli ters akımları veya gerilim şoklarını tamamen engeller, sistemin elektriksel olarak kusursuz şekilde izole edilmesini sağlar. Sabit (fixed) montaj tasarımı, özellikle yerleşik ve yüksek sarsıntılı endüstriyel panolarda ana bakır baralar ile şalter klemensleri arasında maksimum rijitlik, sağlamlık ve güvenilir bir elektriksel bağlantı sunar. Şalt pano karkaslarına ve ağır hizmet tipi bara sistemlerine tam uyuluk gösterir.
Bu koruma elemanını ana şalt sistemlerinde lider kılan temel mühendislik özelliği, sekiz yüz volt AC gibi zorlu gerilim seviyelerinde bile kararlı çalışan altmış beş kiloamper kısa devre kesme kapasitesi ile akıllı mikroişlemci tabanlı ayarlanabilir LSIG koruma ünitesi mimarisidir. Şebekede meydana gelebilecek en şiddetli kısa devre patlamalarında veya toprak arızalarında, altmış beş bin amper seviyesindeki arıza akımlarını saniyeler bile sürmeden ark odalarında sönümlenerek keser ve değerli şebeke bileşenlerinin hasar görmesini engeller. Entegre akıllı koruma ünitesi ise tesise özel dört katmanlı bir emniyet kalkanı oluşturur:
L (Long-time Delay / Uzun Süreli Gecikmeli Koruma): Uzun süreli aşırı yüklenmelere karşı kablo tesisatını emniyete alır, motorların ve endüktif yüklerin termal karakteristiklerine uygun gecikme eğrileri sunar.
S (Short-time Delay / Kısa Süreli Gecikmeli Koruma): Kısa gecikmeli kısa devre koruması sağlayarak panolar arası koruma koordinasyonuna (selektivite) izin verir, arızanın sadece ilgili tali fiderde izole edilmesini temin eder.
I (Instantaneous / Anlık Koruma): Çok yüksek şiddetteki kısa devre akımları meydana geldiği anda mekanizmayı milisaniyeler içinde tetikleyerek devreyi hızla keser ve donanım hasarını minimize eder.
G (Ground Fault / Toprak Kaçağı ve Toprak Hatası Koruması): Yalıtım hatalarından kaynaklanan toprak kaçaklarını hassas şekilde izleyerek hem insan güvenliğini hem de ekipman bütünlüğünü maksimum seviyeye çıkarır.
Mühendislik sınırlarını zorlayan alev geciktirici gövde yapısı, mekanik yay kurma kolu mekanizmaları ve uzaktan kontrole uygun yardımcı donanımları ile pano alanlarında maksimum operasyonel esneklik sunar.
Öne Çıkan Teknik Özellikler
Model ve Kutup Konfigürasyonu: Chint NA8-4000HU Serisi, 4 Kutuplu Faz ve Nötr Kesmeli (4P), Sabit Montajlı (Fixed) Açık Güç Şalteri.
Ultra Yüksek Kısa Devre Dayanımı: Şebeke arızalarında sistemi ve panoları mutlak korumaya alan, IEC/EN 60947-2 standartlarına uygun 65kA (Altmış Beş Bin Amper) dinamik kesme gücü.
Esnek Parametrik LSIG Ünitesi: Tesisin yük karakteristiğine göre akım ve zaman eşikleri tam olarak programlanabilen dijital işlemcili akıllı açma ünitesi.
Sabit (Fixed) Tip Ağır Hizmet Gövdesi: Yerleşik ve sabit şalt sistemlerinde en yüksek mekanik mukavemeti ve pürüzsüz akış geçiş direncini sağlayan sağlam gövde tasarımı.
Rijit Geniş Bara Bağlantı Blokları: 2000A seviyesindeki çoklu bakır bara gruplarının gevşeme riski olmadan kararlı şekilde cıvatalanmasına izin veren terminal yapısı.
Kullanım Alanları ve İşletme Avantajları
Ağır Sanayi ve Kritik Dağıtım Panoları: Demir-çelik, çimento, maden ve petrokimya tesisleri gibi titreşimin ve sürekli çalışmanın zorunlu olduğu tesislerin ana giriş panolarında koruma elemanı olarak görev yapar.
Dört Kutuplu Kesintisiz Şebeke İzolasyonu: Nötr hattındaki gerilim dalgalanmalarının hassas elektronik cihazlara zarar vermesinin engellenmek istendiği endüstriyel otomasyon altyapılarında yüksek elektriksel yalıtım sağlar.
Stok ve Mühendislik Planlama Kolaylığı: Küresel standartlardaki NA8-4000HU sabit tip ürün ailesi tanımı sayesinde, endüstriyel şartnamelerde, tekil malzeme listelerinde ve B2B satın alma yönetimlerinde hatasız tedarik imkanı sunar.
| Kritik Operasyonel Kriter | Chint NA8-4000HU Sabit Tip Şalter | Standart Kompakt Şalterler (MCCB) | Sağladığı Kritik Pano Avantajı |
| Kutup Yapısı ve Emniyet | 4 Kutuplu Tam Kesme (4P) | 3 Kutuplu (Sadece Faz Kesmeli) | Faz hatları ile birlikte nötr hattını da keserek şebekedeki yük dengesizliklerinde nötr hattı üzerinden gelebilecek arıza akımları riskini tamamen sıfırlar. |
| Montaj Yapısı ve Bağlantı | Sabit (Fixed) Montaj Tasarımı | Çekmeceli Açık Şalter Gövdeleri | Özellikle yüksek titreşimli ağır sanayi ortamlarında ve yerleşik pano odalarında, vidalı bağlantı mukavemeti sayesinde maksimum mekanik ve elektriksel kararlılık sunar. |
| Koruma Esnekliği (Açma Ünitesi) | Gelişmiş Dijital LSIG Koruma | Sadece Termik-Manyetik veya Sınırlı Elektronik | Uzun süreli aşırı yük, kısa süreli kısa devre gecikmesi, ani kısa devre ve toprak hatası akımlarını tek bir dijital merkezden mikroişlemci hassasiyetiyle yönetir. |
| Çalışma Voltaj Sınırı | 800V AC Yüksek Gerilim Dayanımı | Standart Düşük Voltaj Limitleri | Ağır sanayi tesislerindeki, jeneratör şebekelerindeki ve maden sahalarındaki yüksek işletme gerilimlerinde bile güç kaybı yaşamadan kararlı koruma sunar. |
Soru 1: Açık Tip Şalter (ACB) üzerindeki LSIG ifadesi tam olarak hangi mühendislik korumalarını tanımlar? Cevap: LSIG ünitesi, şalterin içindeki akıllı dijital işlemcinin şebekeyi dört farklı kritere göre koruduğunu belirtir. L (Long-time) aşırı yüklere karşı kabloları korur ve zaman geciktirmelidir. S (Short-time) kısa devre durumlarında sistemin diğer alt sigortalarıyla koordineli çalışması için belirli bir süre beklemeli kısa devre koruması sağlar. I (Instantaneous) çok şiddetli ani kısa devre akımı algılandığı anda zaman geciktirmesiz olarak devreyi keser. G (Ground fault) ise gözle görülmeyen veya cihaz gövdelerine olan toprak kaçaklarını tespit ederek yangın ve çarpılma risklerini ortadan kaldırır. Tüm bu parametreler pano mühendisi tarafından hassas bir şekilde ayarlanabilir.
Soru 2: 4 Kutuplu (4P) yapı ana şalt panolarında neden kritik bir öneme sahiptir? Cevap: Üç fazlı sistemlerde eğer yükler dengeli dağıtılmamışsa veya sistemde harmonik üreten cihazlar yoğunluktaysa nötr hattı üzerinde yüksek akımlar akmaya başlar ve nötr hattının gerilimi yükselir. 3 kutuplu bir şalter kapansa bile nötr hattı bağlı kalacağı için bu tehlikeli gerilim panodaki diğer cihazlara zarar verebilir veya bakım yapan personeli çarpabilir. 4 kutuplu şalter, fazlarla birlikte nötr hattını da mekanik olarak kestiği için arıza anında sistemi şebekeden elektriksel olarak tamamen koparır ve kusursuz yalıtım sağlar.
Soru 3: Şalterin "Sabit (Fixed) Tip" olması ne anlama gelir ve çekmeceli şalterlerden farkı nedir? Cevap: Sabit tip şalterler, pano içindeki bakır baralara doğrudan cıvatalar vasıtasıyla rijit şekilde bağlanan modellerdir. Çekmeceli tipler gibi bir kızak mekanizması üzerinde dışarı çekilemezler. Sabit şalterlerin en büyük avantajı, mekanik hareketli parça sayısı az olduğu için özellikle ağır sanayideki yüksek titreşimli fırın panoları, kırma tesisleri ve yerleşik sabit panolarda zamanla oluşabilecek mekanik gevşeme risklerini tamamen sıfırlamasıdır. Bakım süreçlerinde ana bara energisi kesilerek güvenle servis verilebilir.
Soru 4: Bu cihaz endüktif karakterdeki çok büyük motor gruplarının ana besleme hatlarında kullanılabilir mi? Cevap: Evet, güvenle kullanılabilir. Çok büyük sanayi motorları ilk devreye girme (start) anlarında nominal akımlarının yedi ile on katı arasında devasa kalkış (demeraj) akımları çekerler. NA8-4000HU üzerinde yer alan akıllı dijital ünitenin L (aşırı yük) ve S (kısa süreli kısa devre gecikmesi) ayarları sayesinde, motorun bu zararsız ilk kalkış akımı dalgalanmaları tolere edilebilir. Şalter, motorun kalkış süresine uygun olarak geciktirilir ve motor kararlı çalışma akımına ulaştığında normal koruma moduna döner, böylece hatalı açmaların önüne geçilir.
Soru 5: Teknik özelliklerde belirtilen 65kA kesme kapasitesi neyi ifade eder ve pano güvenliği için neden önemlidir? Cevap: Kısa devre kesme kapasitesi, şebekede fazların birbirine veya toprağa doğrudan temas etmesi gibi en ekstrem arıza anlarında oluşabilecek devasa akım patlamalarına şalterin dayanma gücüdür. 65kA değeri, bu şalterin hat üzerinde oluşacak altmış beş bin amperlik bir kısa devre akımını, kendi iç mekanizması patlamadan, erimeden ve çevreye alev saçmadan güvenli bir şekilde kesebileceğini garanti eder. Yüksek kA değeri, trafo çıkışlarına çok yakın olan ana giriş panolarında can ve mal emniyeti için zorunlu bir mühendislik parametresidir.
