Chint DTSU666 Serisi Çok Fonksiyonlu Endüstriyel Enerji Yönetim Ekosistemi (Seksen Ampere Kadar Akım Trafosuz Doğrudan Bağlantı Altyapısı, Üç Faz Dört Telli Güç Şebekesi Entegrasyonu, Class B Standartlarında MID Ölçüm Hassasiyeti, RS485 Haberleşme Hattı Üzerinden Modbus RTU Protokol Desteği, Çok Satırlı Dijital LCD Ekran Arayüzü, Standart DIN Rayı Montaj Mimarisi, Chint Küresel Enerji Güvencesi)

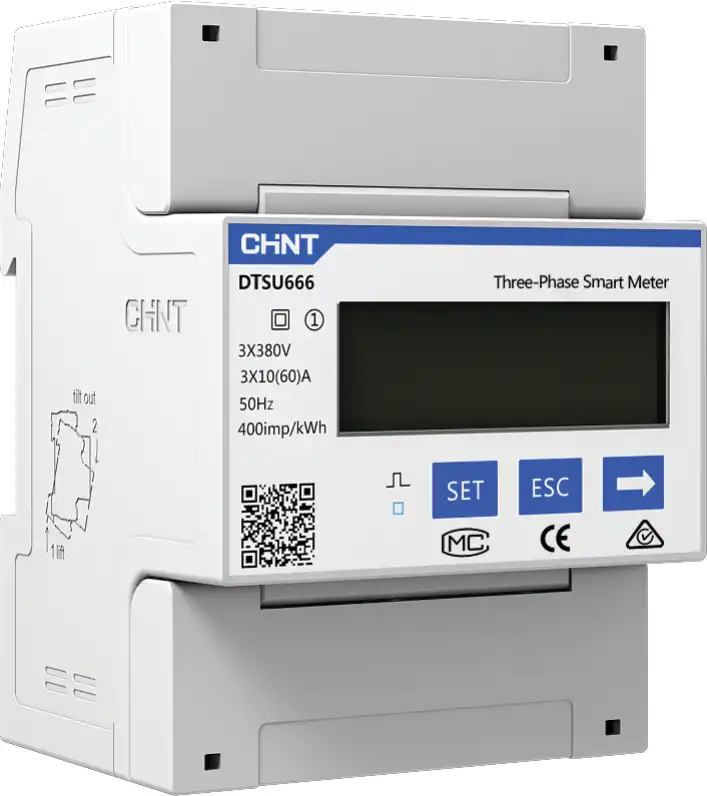

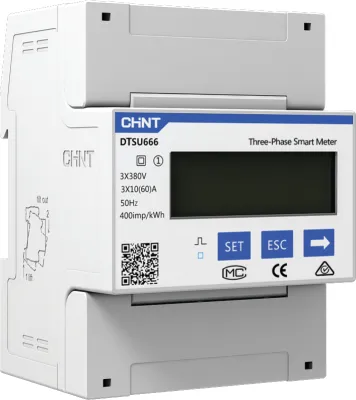

Chint DTSU666 üç fazlı doğrudan bağlantılı akıllı enerji sayacı; modern endüstriyel tesislerde, ticari iş merkezlerinde, güneş enerjisi santrallerinde (GES), akıllı bina otomasyon sistemlerinde ve alt sayaçlama (sub-metering) projelerinde, elektriksel parametrelerin yüksek hassasiyetle anlık olarak ölçülmesi, kaydedilmesi ve merkezi yazılımlara aktarılması amacıyla geliştirilmiş premium bir enerji analizörüdür. İç yapısında barındırdığı rijit şönt ve akım yolu tasarımı sayesinde, seksen ampere kadar olan yük fiderlerinde harici bir akım trafosu (CT) veya gerilim trafosu kullanılmasına gerek kalmadan doğrudan ana baraya veya kablo hattına seri olarak bağlanabilir. Bu donanımsal üstünlük, pano içi kablolaj karmaşasını, akım trafosu montaj işçilik maliyetlerini ve ek alan ihtiyacını tamamen ortadan kaldırarak kompakt kontrol panolarında maksimum yer tasarrufu sağlar. Standart otomat rayına (DIN rayı) tam uyumludur.
Bu akıllı sayacı enerji yönetim projelerinde vazgeçilmez kılan temel mühendislik gücü, Avrupa Birliği Ölçü Aletleri Direktifi normlarına uygun Class B (MID onaylı %1 hassasiyet sınıfı) ölçüm hassasiyeti ve çift yönlü (Import/Export) aktif-reaktif enerji kayıt mimarisidir. Cihaz, şebekeden çekilen enerjiyi ve güneş enerjisi tesislerinde şebekeye basılan üretimi bağımsız olarak hatasız bir şekilde kaydeder. Dahili endüstriyel RS485 haberleşme portu ve Modbus RTU protokolü sayesinde, güneş enerjisi inverterleri, PLC sistemleri, SCADA yazılımları ve enerji izleme platformları (EMS) ile gerçek zamanlı veri alışverişi kurar. Cihazın ön yüzünde yer alan çok satırlı entegre dijital LCD ekran, zayıf ışık koşullarında bile aktif enerji, reaktif enerji, anlık gerilim, akım, aktif güç, reaktif güç, güç faktörü (Cos fi) ve şebeke frekansı gibi kritik elektriksel verilerin operatör tarafından yerinde konforlu bir şekilde okunmasını sağlar. UL94 V0 sınıfı alev geciktirici gövde yapısı, endüstriyel panoların termal emniyetini üst seviyede tutar.
Öne Çıkan Teknik Özellikler
Model ve Bağlantı Karakteri: Chint DTSU666 Üç Faz Dört Telli (3P4W) Doğrudan Girişli Akıllı Şebeke Sayacı.
Akım Taşıma Skalası: Harici akım trafosu gerektirmeyen, 5A nominal değerden 80A maksimum değere kadar direkt akım yolu bağlantı bloğu.
MID Belgeli Ölçüm Hassasiyeti: Resmi faturalandırma ve alt sayaçlama süreçlerine tam uyumlu, küresel standartlarda Class B hassasiyet kalifikasyonu.
Endüstriyel Veri Haberleşmesi: Otomasyon ağlarına ve inverter hatlarına sorunsuz veri aktaran, parazit korumalı RS485 Modbus RTU seri port arayüzü.
Tam Parametrik Analiz Yeteneği: Aktif/reaktif güç değerlerinden akım/gerilim dalgalanmalarına ve güç faktörüne kadar tüm şebeke parametrelerinin eş zamanlı ölçümü.
Kullanım Alanları ve İşletme Avantajları
Güneş Enerjisi (GES) ve Zero-Export Entegrasyonu: Şebekeye enerji verilmesi istenmeyen şebeke bağlantılı (On-Grid) GES projelerinde, inverterlerin üretim gücünü anlık tüketime göre kısmasını sağlayan limitleme devrelerinde ana ölçüm elemanı olarak kararlı çalışır.
Tesis İçi Departman Bazlı Maliyet Analizi: Fabrika ve üretim hatlarında farklı makine gruplarının veya departmanların anlık tüketim profilini çıkartarak enerji verimliliği raporlamalarına rijit altlık oluşturur.
Hızlı ve Hatasız Pano Montajı: Akım trafolarının yön (K-L uçları) hatalarından kaynaklanan yanlış endeks kaydetme risklerini direkt bağlantı yapısı ile tamamen ortadan kaldırır.
| Kritik Operasyonel Kriter | Chint DTSU666 5(80)A Direkt Sayaç | Standart Akım Trafolu (X/5) Enerji Sayaçları | Sağladığı Kritik Pano Avantajı |
| Bağlantı ve İşçilik Maliyeti | Doğrudan Seri Bağlantı (Akım Trafosuz) | 3 Adet Harici Akım Trafosu ve Ek Kablolaj İster | Montaj süresini düşürür, akım trafosu maliyetini sıfıra indirir ve klemens ark risklerini azaltır. |
| Montaj Hata Payı | Sıfır Risk (Hat Doğrudan Sayaçtan Geçer) | Yüksek Risk (CT Yönü veya Kutup Hatası) | Akım trafolarının ters takılması sonucu enerjinin yanlış ölçülmesi veya GES sistemlerinin arızaya geçmesini önler. |
| Haberleşme Kabiliyeti | Entegre RS485 Modbus RTU Portu | Haberleşmesiz veya Ek Modül Gerektiren Yapı | Inverter, PLC veya SCADA yazılımlarına ek bir gateway ihtiyacı duymadan doğrudan veri hattı çekilmesini sağlar. |
| Hassasiyet Normu | Class B (MID Onaylı Endüstriyel Sınıf) | Standart Class 1 veya Class 2 Sayaçlar | Avrupa standartlarında ölçüm doğruluğu sunarak alt sayaçlama faturalandırmalarında yasal güvence sağlar. |
Soru 1: Bu sayaç monofaze (tek fazlı) sistemlerde de kullanılabilir mi? Cevap: Chint DTSU666 modeli fabrikasyon olarak üç faz dört telli (üç faz + nötr) şebekeler için tasarlanmıştır. Ancak cihazın dahili yazılım algoritmaları ve gerilim besleme fiderleri, fazlar arası dengesizliklerden etkilenmeyecek şekilde dizayn edilmiştir. Teknik olarak tek faza bağlanarak da çalıştırılması mümkün olsa da, tek fazlı (monofaze) projeler için Chint ürün ailesinin doğrudan bu fider için üretilmiş olan Chint DDSU666 modeli tercih edilmelidir.
Soru 2: RS485 Modbus haberleşme hattının kablo bağlantısı nasıl yapılır, hangi klemens uçları kullanılır? Cevap: Chint DTSU666 sayacın üst kısmında yer alan küçük sinyal klemensleri haberleşme hatları için ayrılmıştır. Elektrik şemalarına uygun olarak RS485 haberleşme hattının pozitif ucu A (Terminal 24) numaralı klemense, negatif ucu ise B (Terminal 25) numaralı klemense bağlanır. Otomasyon ağı veya inverter ile sayacın haberleşebilmesi için cihaz menüsünden Adres (ID), Baud Rate (Hız) ve Parity değerlerinin eşleştirilmesi zorunludur.
Soru 3: Bu sayaç güneş enerjisi (GES) projelerinde akıllı inverterler ile nasıl bir görev üstlenir? Cevap: Özellikle lisanssız ve şebekeye enerji satışı olmayan çatı üzeri GES projelerinde, üretilen enerjinin şebekeye kaçmasını önlemek (anti-rejection / zero export) çok kritiktir. DTSU666, fabrikanın şebekeden çektiği veya şebekeye bastığı akımı çift yönlü olarak anlık ölçer. RS485 hattı üzerinden bu veriyi alan akıllı inverter, fabrikada o an yük yoksa üretimini saniyeler içinde kısar; yük arttığında ise inverter gücünü tekrar maksimuma çıkararak sistem koruması sağlar.
Soru 4: Sayaç ekranında elektriksel parametreler arasında nasıl geçiş yapılır, hangi veriler izlenebilir? Cevap: Cihazın ön panelinde ekranın hemen altında iki adet fiziksel buton yer alır. Bu butonlara basılarak LCD ekran menü sayfaları arasında manuel olarak geçiş yapılabilir. Ekran üzerinden toplam aktif enerji tüketimi (kWh), şebekeye basılan enerji (Export kWh), her bir faza ait anlık gerilimler (V), hat akımları (A), toplam aktif güç (kW), reaktif güç (kVar), güç faktörü (Cos fi) ve frekans (Hz) değerleri anlık olarak izlenebilir.
Soru 5: Cihaz üzerindeki 5(80)A ifadesi neyi belirtir, 100A akım çeken bir fiderde bu sayaç kullanılabilir mi? Cevap: Cihaz üzerindeki 5A değeri sayacın nominal (şartname) ölçüm akımını, parantez içindeki 80A değeri ise sayacın iç akım yollarının kalıcı olarak taşıyabileceği ve hatasız ölçebileceği maksimum sürekli akım sınırını ifade eder. Dolayısıyla nominal çekilen akımın 80A sınırını aşacağı (Örneğin 100A veya daha üzeri) fiderlerde bu doğrudan bağlantılı sayaç kesinlikle kullanılmamalıdır. Bu tarz yüksek güçlü hatlarda, Chint DTSU666 serisinin harici harici akım trafolu (X/5A) modeli ve hatta uygun güçte akım trafoları seçilerek montaj yapılmalıdır.
