Chint DZ158 Ağır Hizmet Tipi Güç Dağıtım ve Şalt Ekosistemi (Yüz Yirmi Beş Amper Yüksek Nominal Akım Kapasitesi, On Kiloamper Rijit Kısa Devre Kesme Gücü, Üç Kutuplu Trifaze Hat Kesme Mimarisi, C Tipi Endüktif Gecikmeli Açma Karakteristiği, Ürün Kodu Yüz Elli Sekiz Yüz Dokuz, Standart DIN Rayı Modüler Montaj Tasarımı, Chint Küresel Enerji Güvencesi)

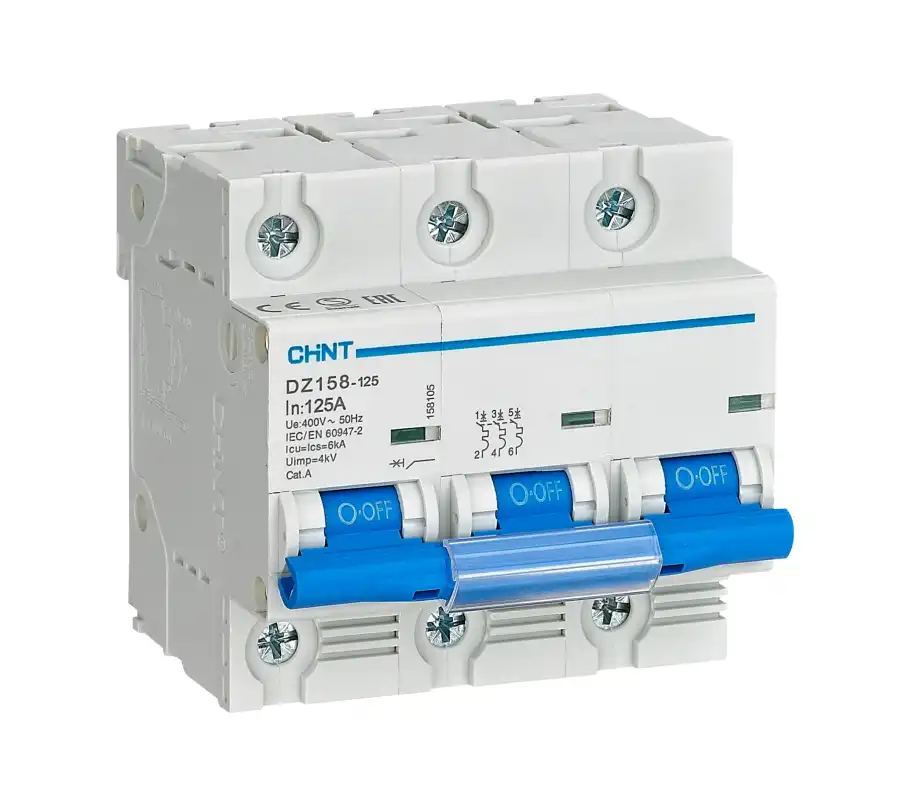

Chint DZ158 serisi 3 kutuplu 10kA otomatik sigorta (ürün kodu: 158109, tedarikçi kodu: 46.05.158109); ağır sanayi üretim tesislerinin güç aktarım hatlarında, fabrika transfer fiderlerinde, yüksek kapasiteli motor kontrol merkezlerinde (MCC), ticari iş merkezlerinin dağıtım panolarında ve üç fazlı şebeke koruması gerektiren büyük elektriksel altyapılarda, kabloların ve bağlı donanımların aşırı akımlara, termal ısınmalara ve kısa devre şoklarına karşı korunması amacıyla geliştirilmiş premium bir yüksek amperaj minyatür devre kesicidir (MCB). Gövde mimarisinde yer alan üç adet rijit mekanik kutup, standart üç fazlı alternatif akım (AC) şebekelerinde tüm fazların aynı anda ve kesintisiz olarak kesilmesini sağlayarak faz kaybından kaynaklanabilecek endüstriyel motor arızalarını ve elektriksel tehlikeleri kesin olarak önler. Standart otomat rayına (DIN rayı) tam uyumludur.
Bu ağır hizmet tipi koruma bileşenini muadillerinden ayıran en temel mühendislik üstünlüğü, standart otomat boyutlarının ötesine geçen 125A (Yüz Yirmi Beş Amper) sürekli akım taşıma kabiliyeti ve endüstriyel kısa devrelere dayanıklı 10kA (On Kiloamper) rijit kesme kapasitesi mekanizmasıdır. Büyük güç çeken endüstriyel makineler, pompalar, kompresörler ve transformatör fiderleri ilk devreye girme anlarında (kalkış demeraj akımı) şebekeden anlık ve yüksek pik akımları çekerler. C tipi gecikmeli karakteristik eğrisi, bimetal og manyetik tetikleme lojiğini optimize ederek bu tehlikesiz geçici piklerde cihazın kazara açma yapmasını engeller; ancak sahada gerçek bir faz-faz veya faz-toprak kısa devresi oluştuğunda devasa enerjiyi milisaniyeler seviyesinde keserek panonun patlamasını ve elektriksel yangınların yayılmasını önler. UL94 V0 sınıfı alev geciktirici gövdesi, geniş kablo kesitlerinin pürüzsüz sıkıştırılmasına izin veren tırnaklı klemens vidaları ile en zorlu şantiye ve pano içi mikro iklim koşullarında dahi kararlı operasyon sunar.
Öne Çıkan Teknik Özellikler
Model og Endüstriyel Sınıf: Chint DZ158 Serisi Ağır Amperajlı, Üç Faz Kutup Korumalı (3P) Otomatik Sigorta.
Yüksek Güç ve Akım Kontrolü: Sürekli işletme şartlarında 125A nominal akım sınırına kadar olan büyük güç fiderlerini gövde içi termal stres oluşturmadan koruma yeteneği.
Rijit Kısa Devre Dayanımı: IEC/EN 60898-1 standartlarına tam uygun, ağır sanayi panolarında güvenliği tescilleyen 10kA (On Bin Amper) kısa devre kesme gücü.
C Tipi Gecikmeli Açma Eğrisi: Endüktif yüklerin ve endüstriyel makinelerin ilk start şoklarında hatasız ve kararlı çalışmaya imkan tanıyan 5-10 In nominal tetikleme aralığı.
Rijit Vidalı Klemens Yapısı: Kalın kesitli bakır güç kablolarının gevşeme yapmadan, pürüzsüzce ve düşük geçiş direnciyle sıkıştırılmasını sağlayan endüstriyel bağlantı yuvaları.
Kullanım Alanları ve İşletme Avantajları
Ağır Sanayi ve Dağıtım Fiderleri: Demir-çelik, çimento, tekstil gibi fabrikaların tali ve ana panolarında yüksek güçlü makine gruplarının giriş fider korumasını üstlenir.
Trifaze Motor ve Kompanzasyon Fiderleri: Motor koruma şalterlerinin önünde kısa devre yedekleme sigortası olarak veya reaktif güç kondancatör ana fiderlerinin girişinde yüksek kalkış akımlarına karşı kararlı koruma sağlar.
Stok ve Tedarik Entegrasyonu: Küresel standartlardaki 158109 ürün kodu sayesinde endüstriyel yedek parça ve şalt kütüphane yönetimlerinde hatasız eşleşme sağlar.
| Kritik Operasyonel Kriter | Chint DZ158 3x125A Otomatik Sigorta | Standart Dağıtım Tipi (63A ve Altı) Sigortalar | Sağladığı Kritik Pano Avantajı |
| Nominal Akım Taşıma Limiti | 125A Sürekli Akım Kapasitesi | Maksimum 63A veya Daha Alt Sınırlar | Pano içinde kompakt şalter (MCCB) kullanma zorunluluğunu ortadan kaldırarak ray tipi montaj pratikliği ile yüksek güç koruması sunar. |
| Kutup Konfigürasyonu | 3 Kutuplu Tam Koruma (3P - 3 Faz Kesmeli) | 1 Kutuplu veya 2 Kutuplu Yapılar | Trifaze sistemlerde üç fazın enerjisini aynı anda keserek motorların iki faza kalıp yanma riskini ortadan kaldırır. |
| Kısa Devre Kesme Gücü | 10kA (Endüstriyel Ağır Hizmet Sınıfı) | 4.5kA veya 6kA (Konut/Hafif Ticari) | Ana trafoya yakın noktalarda meydana gelebilecek devasa kısa devre akımlarında sigortanın erimesini veya patlamasını engeller. |
| Gövde Isı Disipasyonu | Genişletilmiş Ağır Amperaj Gövdesi | Standart İnce Otomat Gövdeleri | 125A gibi yüksek akımlarda sigortanın iç mekanizmasında oluşan termal yükü dışarıya pürüzsüz atar, kazara atmaları önler. |
Soru 1: Bu sigorta üzerindeki C Tipi ve 125A ifadesi endüstriyel projelerde hangi elektriksel sınırları tanımlar? Cevap: Chint DZ158 sigorta üzerindeki "C" harfi, cihazın endüstriyel gecikmeli açma karakteristiğine sahip olduğunu ve nominal akımının 5 ile 10 katı arasındaki anlık demeraj piklerini tolere edebileceğini belirtir. "125A" ifadesi ise cihazın içindeki bakır güç yollarının ve kontak metalürjisinin sürekli olarak kalıcı biçimde 125 Amperlik akımı taşıyabileceğini ifade eder. Cihaz, 125A üzerindeki sürekli aşırı yüklerde termik (bimetal) mekanizmasıyla zaman eğrisine bağlı olarak, 625A ile 1250A arasındaki ani kısa devre dalgalarında ise manyetik bobiniyle milisaniyeler içinde fideri keser.
Soru 2: 10kA kesme kapasitesi ne anlama gelir, endüstriyel panolarda neden 6kA yerine 10kA tercih edilmelidir? Cevap: Kısa devre kesme kapasitesi (kA), bir sigortanın kısa devre anında hat üzerinde oluşabilecek devasa akım dalgasına elektriksel ve mekanik olarak zarar görmeden dayanabileceği ve bu akımı güvenle kesebileceği maksimum akım sınırını ifade eder. Fabrikalarda, trafo merkezlerine veya ana dağıtım panolarına yakın noktalarda kısa devre akımları çok yüksek seviyelere ulaşabilir. Bu tarz noktalarda konut tipi 6kA sigortalar kullanılırsa, kısa devre anında sigorta akımı kesemeden içten erir veya patlar. Chint DZ158 serisi 10kA dayanımı ile endüstriyel tesislerde tam koruma sağlar.
Soru 3: Bu otomatik sigorta doğrudan yüksek güçlü bir trifaze motorun önüne bağlanırken motor koruma şalteri (termik manyetik şalter) görevini de yerine getirir mi? Cevap: Hayır, yerine getirmez. Otomatik sigortalar temel olarak hat ve kablo koruma elemanlarıdır. Motorları faz kaybına (fazın birinin kesilmesi), mil sıkışmasına veya çok hassas akım set ayarlarına karşı koruma yetenekleri yoktur. Örneğin, motor tek faza kalıp aşırı ısındığında, çekilen akım sigortanın 125A sınırını aşana kadar sigorta atmayabilir ve bu sürede motor sargıları yanabilir. Yüksek güçlü motor fiderlerinde tam koruma sağlamak için Chint DZ158 sigonun arkasına mutlaka uygun akım ayar sahasına sahip bir motor koruma şalteri veya kontaktör ile birlikte termik aşırı akım rölesi entegre edilmelidir.
Soru 4: 125A gibi yüksek akım çeken kabloların bu sigortaya bağlantısı yapılırken nelere dikkat edilmelidir? Cevap: Yüz yirmi beş amper sürekli akım taşıyan hatlarda kullanılacak bakır kablo kesitleri oldukça kalındır (genellikle tesisat şemasına göre 35mm² veya 50mm² kesitli kablolar tercih edilir). Bu kalınlıktaki kabloların sigorta klemensine pürüzsüzce girmesi için kablo uçlarına mutlaka uygun ölçüde bakır yüksük veya pabuç sıkılmalıdır. Bağlantı esnasında klemens vidaları endüstriyel tork anahtarı ile rijit bir şekilde sıkılmalıdır. Yetersiz sıkma (gevşek bağlantı), yüksek akım altında klemens içinde lokal ısınmaya, ark oluşmasına ve sigorta plastik gövdesinin eriyerek kısa devre arızası vermesine yol açar.
Soru 5: Cihazın teknik tablosunda yer alan Ürün Kodu 158109 parametresi ne anlama gelir? Cevap: 158109 ürün kodu, Chint küresel lojistik ve üretim ağında bu spesifik cihazın (C tipi, 3 kutup, 125A, 10kA özelliklerinin tamamının ortak birleşimi) tekil kimlik numarasıdır. Proje onaylarında, teknik şartname hazırlıklarında, malzeme siparişlerinde ve B2B yedek parça tedarik süreçlerinde hatasız ürün teslimatı sağlanması için bu tekil kodun kullanılması zorunludur.
