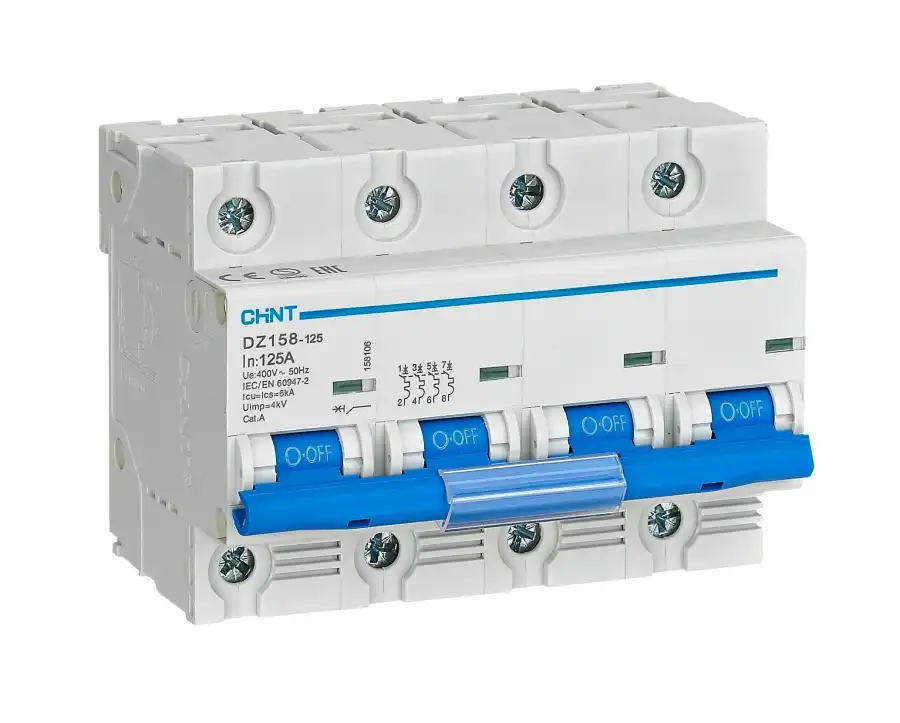

Chint DZ158 Ağır Hizmet Tipi Güç Dağıtım ve Şalt Ekosistemi (Yüz Amper Yüksek Nominal Akım Kapasitesi, On Kiloamper Rijit Kısa Devre Kesme Gücü, Dört Kutuplu Üç Faz ve Nötr Müşterek Hat Kesme Mimarisi, C Tipi Endüktif Gecikmeli Açma Karakteristiği, Ürün Kodu Yüz Elli Sekiz Sıfır Doksan Altı, Standart DIN Rayı Modüler Montaj Tasarımı, Chint Küresel Enerji Güvencesi)
Chint DZ158 serisi 4 kutuplu 10kA otomatik sigorta (ürün kodu: 158096, tedarikçi kodu: 46.05.158096); ağır sanayi üretim tesislerinin ana şebeke girişlerinde, fabrika güç transfer fiderlerinde, yüksek kapasiteli motor kontrol merkezlerinde (MCC), ticari iş merkezlerinin ana dağıtım panolarında ve dört kutuplu mutlak yalıtım gerektiren büyük elektriksel altyapılarda, kabloların ve bağlı donanımların aşırı akımlara, termal ısınmalara ve kısa devre şoklarına karşı korunması amacıyla geliştirilmiş premium bir yüksek amperaj minyatür devre kesicidir (MCB). Gövde mimarisinde yer alan dört adet rijit mekanik kutup; üç faza ait hatlar ile birlikte nötr hattının da tek bir mekanik kol üzerinden eş zamanlı olarak açılmasını sağlar. Bu donanımsal üstünlük, şebeke dengesizliklerinde veya nötr hattı üzerinden akabilecek harmonik geri dönüş kaçaklarında sistemin ve operatörün can emniyetini en üst seviyede tutar. Standart otomat rayına (DIN rayı) tam uyumludur.
Bu ağır hizmet tipi koruma bileşenini muadillerinden ayıran en temel mühendislik üstünlüğü, standart otomat boyutlarının ötesine geçen 100A (Yüz Amper) sürekli akım taşıma kabiliyeti ve endüstriyel kısa devrelere dayanıklı 10kA (On Kiloamper) rijit kesme kapasitesi mekanizmasıdır. Büyük güç çeken endüstriyel fanlar, kompresörler, konvektörler ve transformatör fiderleri ilk devreye girme anlarında (kalkış demeraj akımı) şebekeden anlık ve yüksek pik akımları çekerler. C tipi gecikmeli karakteristik eğrisi, bimetal ve manyetik tetikleme lojiğini optimize ederek bu tehlikesiz geçici piklerde cihazın kazara açma yapmasını engeller; ancak sahada gerçek bir faz-faz veya faz-nötr kısa devresi oluştuğunda devasa enerjiyi milisaniyeler seviyesinde keserek panonun patlamasını ve elektriksel yangınların yayılmasını önler. UL94 V0 sınıfı alev geciktirici gövdesi, geniş kablo kesitlerinin pürüzsüz sıkıştırılmasına izin veren tırnaklı klemens vidaları ile en zorlu şantiye ve pano içi mikro iklim koşullarında dahi kararlı operasyon sunar.
Öne Çıkan Teknik Özellikler
Model ve Endüstriyel Sınıf: Chint DZ158 Serisi Ağır Amperajlı, Dört Faz ve Nötr Kutup Korumalı (4P) Otomatik Sigorta.
Yüksek Güç ve Akım Kontrolü: Sürekli işletme şartlarında 100A nominal akım sınırına kadar olan büyük güç fiderlerini gövde içi termal stres oluşturmadan koruma yeteneği.
Rijit Kısa Devre Dayanımı: IEC/EN 60898-1 standartlarına tam uygun, ağır sanayi panolarında güvenliği tescilleyen 10kA (On Bin Amper) kısa devre kesme gücü.
C Tipi Gecikmeli Açma Eğrisi: Endüktif yüklerin ve endüstriyel makinelerin ilk start şoklarında hatasız ve kararlı çalışmaya imkan tanıyan 5-10 In nominal tetikleme aralığı.
Rijit Vidalı Klemens Yapısı: Kalın kesitli bakır güç kablolarının gevşeme yapmadan, pürüzsüzce ve düşük geçiş direnciyle sıkıştırılmasını sağlayan endüstriyel bağlantı yuvaları.
Kullanım Alanları ve İşletme Avantajları
Ağır Sanayi ve Ana Dağıtım Fiderleri: Demir-çelik, çimento, tekstil gibi fabrikaların tali ve ana panolarında yüksek güçlü makine gruplarının giriş fider korumasını üstlenir.
4 Kutuplu Tam İzole Güç Sistemleri: Jeneratör transfer geçişlerinde veya hassas UPS sistemlerinin girişlerinde nötr hattının da fazlarla birlikte tam olarak ayrılmasının istendiği devrelerde ana koruma eleman olarak çalışır.
Stok ve Tedarik Entegrasyonu: Küresel standartlardaki 158096 ürün kodu sayesinde endüstriyel yedek parça ve şalt kütüphane yönetimlerinde hatasız eşleşme sağlar.
| Kritik Operasyonel Kriter | Chint DZ158 4x100A Otomatik Sigorta | Standart Dağıtım Tipi (63A ve Altı) Sigortalar | Sağladığı Kritik Pano Avantajı |
| Nominal Akım Taşıma Limiti | 100A Sürekli Akım Kapasitesi | Maksimum 63A veya Daha Alt Sınırlar | Pano içinde kompakt şalter (MCCB) kullanma zorunluluğunu ortadan kaldırarak ray tipi montaj pratikliği ile yüksek güç koruması sunar. |
| Kutup Konfigürasyonu | 4 Kutuplu Tam Koruma (4P - 4 Faz/Nötr) | 3 Kutuplu (Sadece 3 Faz Kesmeli) | Fazlarla birlikte nötr hattını da keserek şebekedeki gerilim dalgalanmalarında nötr üzerinden ters akım dönmesi riskini sıfırlar. |
| Kısa Devre Kesme Gücü | 10kA (Endüstriyel Ağır Hizmet Sınıfı) | 4.5kA veya 6kA (Konut/Hafif Ticari) | Ana trafoya yakın noktalarda meydana gelebilecek devasa kısa devre akımlarında sigortanın erimesini veya patlamasını engeller. |
| Gövde Isı Disipasyonu | Genişletilmiş Ağır Amperaj Gövdesi | Standart İnce Otomat Gövdeleri | 100A gibi yüksek akımlarda sigortanın iç mekanizmasında oluşan termal yükü dışarıya pürüzsüz atar, kazara atmaları önler. |
Soru 1: Bu sigorta üzerindeki C Tipi ve 100A ifadesi endüstriyel projelerde hangi elektriksel sınırları tanımlar? Cevap: Chint DZ158 sigorta üzerindeki "C" harfi, cihazın endüstriyel gecikmeli açma karakteristiğine sahip olduğunu ve nominal akımının 5 ile 10 katı arasındaki anlık demeraj piklerini tolere edebileceğini belirtir. "100A" ifadesi ise cihazın içindeki bakır güç yollarının ve kontak metalürjisinin sürekli olarak kalıcı biçimde 100 Amperlik akımı taşıyabileceğini ifade eder. Cihaz, 100A üzerindeki sürekli aşırı yüklerde termik (bimetal) mekanizmasıyla zaman eğrisine bağlı olarak, 500A ile 1000A arasındaki ani kısa devre dalgalarında ise manyetik bobiniyle milisaniyeler içinde fideri keser.
Soru 2: 4P (Dört Kutuplu) yapısı neyi ifade eder, nötr hattının kesilmesi panoda neden bu kadar kritiktir? Cevap: 4P (Dört Kutuplu) yapı, cihazın üzerinde dört adet birbirinden bağımsız tam kapasiteli akım yolu bulunduğunu ve mekanik kol indirilip kaldırıldığında dört hattın da aynı anda açılıp kapandığını ifade eder. Standart 3 kutuplu sigortalarda nötr hattı kesilmeden doğrudan baraya bağlanır. Ancak endüstriyel şebekelerde, faz dengesizlikleri veya harmonik yükler nedeniyle nötr hattı üzerinde tehlikeli gerilimler (nötr kayması/nötr yükselmesi) oluşabilir. 4P sigorta, bir arıza veya bakım anında fazlarla birlikte nötr hattını da keserek panonun arkasındaki yükleri şebekeden elektriksel olarak tamamen yalıtır ve ters akım dönme risklerini yok eder.
Soru 3: Bu otomatik sigorta doğrudan yüksek güçlü bir trifaze motorun önüne bağlanırken motor koruma şalteri (termik manyetik şalter) görevini de yerine getirir mi? Cevap: Hayır, yerine getirmez. Otomatik sigortalar temel olarak hat ve kablo koruma elemanlarıdır. Motorları faz kaybına (fazın birinin kesilmesi), mil sıkışmasına veya çok hassas akım set ayarlarına karşı koruma yetenekleri yoktur. Örneğin, motor tek faza kalıp aşırı ısındığında, çekilen akım sigortanın 100A sınırını aşana kadar sigorta atmayabilir ve bu sürede motor sargıları yanabilir. Yüksek güçlü motor fiderlerinde tam koruma sağlamak için Chint DZ158 sigonun arkasına mutlaka uygun akım ayar sahasına sahip bir motor koruma şalteri veya kontaktör ile birlikte termik aşırı akım rölesi entegre edilmelidir.
Soru 4: 100A gibi yüksek akım çeken kabloların bu sigortaya bağlantısı yapılırken nelere dikkat edilmelidir? Cevap: Yüz amper sürekli akım taşıyan hatlarda kullanılacak bakır kablo kesitleri oldukça kalındır (genellikle tesisat şemasına göre 25mm² veya 35mm² kesitli kablolar tercih edilir). Bu kalınlıktaki kabloların sigorta klemensine pürüzsüzce girmesi için kablo uçlarına mutlaka uygun ölçüde bakır yüksük veya pabuç sıkılmalıdır. Bağlantı esnasında klemens vidaları endüstriyel tork anahtarı ile rijit bir şekilde sıkılmalıdır. Yetersiz sıkma (gevşek bağlantı), yüksek akım altında klemens içinde lokal ısınmaya, ark oluşmasına ve sigorta plastik gövdesinin eriyerek kısa devre arızası vermesine yol açar.
Soru 5: Cihazın teknik tablosunda yer alan 10kA kesme kapasitesi ve Ürün Kodu 158096 parametreleri ne anlama gelir? Cevap: 10kA (On Kiloamper) kesme kapasitesi, bu sigortanın kısa devre anında hat üzerinde oluşabilecek 10000 Amper gücündeki devasa bir arıza akım dalgasına, iç kontakları dağılmadan ve patlamadan dayanabileceğini ve bu akımı güvenle kesebileceğini mühendislik olarak garanti eder. 158096 ürün kodu ise, Chint küresel lojistik ve üretim ağında bu spesifik cihazın (C tipi, 4 kutup, 100A, 10kA özelliklerinin tamamının ortak birleşimi) tekil kimlik numarasıdır. Proje onaylarında, malzeme siparişlerinde ve B2B yedek parça tedarik süreçlerinde hatasız ürün teslimatı sağlanması için bu kodun kullanılması zorunludur.
