Chint eB Serisi Endüstriyel Dağıtım ve Hat Koruma Ekosistemi (Otuz İki Amper Nominal Akım Kapasitesi, Dört Buçuk Kiloamper Standart Kısa Devre Kesme Gücü, Üç Kutuplu Tam Entegre Kesme Mimarisi, B Tipi Hızlı Açma Karakteristiği, Ürün Kodu Yüz Seksen Altı Beş Yüz On Yedi, Standart DIN Rayı Modüler Montaj Tasarımı, Chint Küresel Enerji Güvencesi)

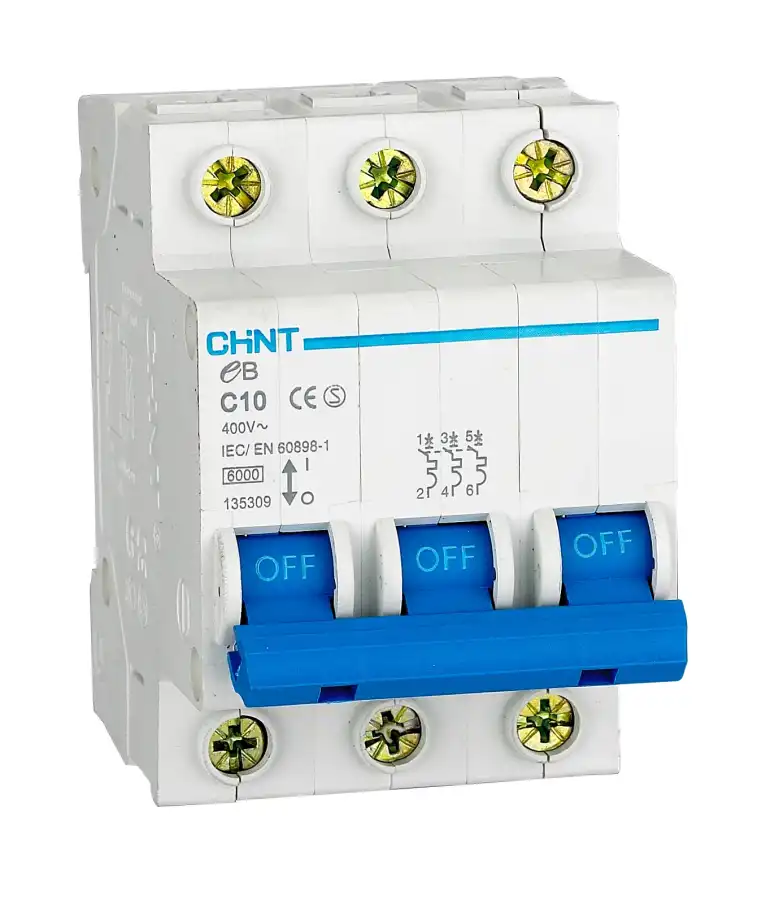

Chint eB serisi 3 kutuplu 4.5kA otomatik sigorta (ürün kodu: 186517, tedarikçi kodu: 46.01.186517); endüstriyel şalt panolarında, ticari bina ana dağıtım şebekelerinde, yüksek akım çeken ana linyelerin güç fiderlerinde, üç fazlı rezistif yüklerin besleme devrelerinde ve bağlı tüm fazların aynı anda kesilerek güvenli yalıtım sağlanması gereken altyapılarda, kabloların ve bağlı cihazların aşırı yüklere, termal ısınmalara ve kısa devre akımlarına karşı emniyete alınması amacıyla geliştirilmiş premium bir minyatür devre kesicidir (MCB). Gövde mimarisinde yer alan üç adet rijit mekanik kutup; üç fazın (R-S-T) tek bir entegre mekanik kol üzerinden eş zamanlı olarak açılmasını ve kapatılmasını sağlar. Bu donanımsal üstünlük, arıza veya bakım anında şebekenin tüm enerji yollarını aynı anda keserek sistemi elektriksel olarak kusursuz şekilde izole eder ve işletme emniyetini maksimum düzeye çıkarır. Standart otomat rayına (DIN rayı) tam uyumluluk gösterir.
Bu koruma elemanını panolarda kararlı ve güvenilir kılan temel mühendislik özelliği, yüksek güçlü güç dağıtımları için ideal 4.5kA (Dört Buçuk Kiloamper) kısa devre kesme kapasitesi ile omik (rezistif) yüklere uyumlu B tipi hızlı açma karakteristiği mimarisidir. Elektrikli ısıtıcılar, aydınlatma linyeleri, rezistanslı endüstriyel fırınlar ve demeraj (kalkış) akımı oluşturmayan yüksek güçlü ticari yükler devreye girerken şebekede anlık akım pikleri meydana getirmezler. B tipi eğriye sahip bu sigorta, nominal akımının üç ile beş katı arasındaki arıza akımlarında bile gecikmesiz olarak refleks gösterir, milisaniyeler seviyesinde tetikleme yaparak devreyi hızla keser. Bu sayede, hat üzerinde oluşabilecek en küçük kısa devre şoklarında veya aşırı yüklenmelerde kablo tesisatının termal hasar görmesini, erimesini ve yangın risklerini donanımsal olarak çok hızlı bir şekilde engeller. UL94 V0 sınıfı alev geciktirici gövdesi ve üç kutuplu kompakt tasarımı ile pano alanlarında yüksek koruma performansı ve montaj esnekliği sunar.
Öne Çıkan Teknik Özellikler
Model ve Kutup Yapısı: Chint eB Serisi, 3 Kutuplu Üç Faz Kesmeli (3P), Modüler Pano Tipi Otomatik Devre Kesici.
Standart Kısa Devre Dayanımı: Ticari panolarda ve güç hatlarında güvenliği tescilleyen, IEC/EN 60898-1 standardına uygun 4.5kA (Dört Bin Beş Yüz Amper) termik-manyetik kesme gücü.
B Tipi Hızlı Açma Eğrisi: Rezistif, omik ve demerajsız sistemlerde milisaniyeler içinde refleks gösteren 3-5 In nominal hızlı tetikleme aralığı.
Üç Kutuplu Entegre Gövde Tasarımı: Üç kutup boyunca uzanan mekanik mandal mimarisi sayesinde fazların mutlak bir senkronizasyonla kesilmesini garanti eden rijit gövde.
Güvenli Vidalı Bağlantı Bloğu: 32A seviyesindeki yüksek güç kablolarının gevşeme yapmadan, pürüzsüzce ve düşük geçiş direnciyle sıkıştırılmasına izin veren klemens yapısı.
Kullanım Alanları ve İşletme Avantajları
Yüksek Akımlı Dağıtım Hatları: Sanayi tesisleri, büyük atölyeler, enerji iletim hatları, ticari binaların ana dağıtım tablolarında ve rezistif yük barındıran tüm elektrik panolarında yüksek akım emniyetini üst seviyeye taşır.
Üç Fazlı Tam Yalıtım Sistemleri: Elektriksel arıza ve bakım durumlarında tüm faz hatlarının şebekeden tamamen koparılmasının istendiği kritik sistemlerde ana veya fider koruma elemanı olarak görev yapar.
Stok ve Tedarik Entegrasyonu: Küresel standartlardaki 186517 ürün kodu sayesinde endüstriyel yedek parça, şalt kütüphane ve B2B satın alma yönetimlerinde hatasız tedarik sağlar.
| Kritik Operasyonel Kriter | Chint eB 3x32A 4.5kA Sigorta | Standart C Tipi (Gecikmeli) Sigortalar | Sağladığı Kritik Pano Avantajı |
| Açma Karakteristiği (Eğri) | B Tipi (Rezistif / Hızlı Açan) | C Tipi (Endüktif / Gecikmeli Açan) | Aydınlatma ve ısıtıcı gibi demerajsız linyelerde oluşabilecek arıza akımlarına çok daha hızlı yanıt vererek kablo tesisatını korur. |
| Kutup Konfigürasyonu | 3 Kutuplu Trifaze Koruma (3P) | 1 Kutuplu (Monofaze) Sigortalar | Üç fazı tek mekanik kol altında birleştirerek, fazlardan birinde arıza çıktığında üç fazın birden kesilmesini sağlar ve motorların iki faza kalıp yanmasını önler. |
| Nominal Güç Dayanımı | 32A Yüksek Akım Taşıma | Düşük Amperli Sigortalar | Büyük güç çeken endüstriyel makine gruplarının ve fider besleme hatlarının emniyetli ve kesintisiz çalışmasını destekler. |
| Kısa Devre Kesme Gücü | 4.5kA Standart Dağıtım Seviyesi | Çok Düşük Kesme Güçlü Elemanlar | Dağıtım panolarında meydana gelebilecek kısa devre akımlarında sigortanın mekanik olarak zarar görmesini engeller, güvenli kesme sunar. |
Soru 1: Sigorta üzerindeki B Tipi ifadesi ve B 32 etiketi tam olarak hangi mühendislik değerlerini belirtir?
Cevap: Chint eB sigorta üzerindeki "B" harfi, cihazın hızlı açma karakteristiğine (eğrisine) sahip olduğunu ve nominal akımının 3 ile 5 katı arasındaki arıza akımlarında gecikmesiz refleks göstereceğini ifade eder. Harfin yanındaki "32" sayısı ise cihazın her bir kutbundan sürekli olarak taşıyabileceği nominal akım sınırının 32A (Otuz İki Amper) olduğunu gösterir. Yani bu sigorta, 32A üzerindeki sürekli aşırı yüklerde termik (bimetal) mekanizmasıyla, 96A ile 160A arasındaki ani kısa devre durumlarında ise manyetik bobiniyle milisaniyeler içinde açma yapar.
Soru 2: 3P (Üç Kutuplu) yapı ne anlama gelir ve sanayi panolarında neden kritik bir öneme sahiptir?
Cevap: 3P (Üç Kutuplu) yapı, cihazın üzerinde üç adet birbirinden bağımsız faz akım yolu (R-S-T) bulunduğunu ve mekanik kol indirildiğinde tüm fazların aynı anda açılıp kapandığını ifade eder. Sanayi tesislerinde trifaze yük korumalarında 3 kutuplu yapı çok kritiktir; çünkü fazlardan birinde kısa devre veya aşırı yük oluştuğunda sigorta üç fazı birden keser. Eğer tek kutuplu sigortalar kullanılsaydı sadece arızalı faz kesilecek, motor iki faza kalarak aşırı ısınacak ve saniyeler içinde yanacaktı. 3P yapı bu donanım riskini tamamen ortadan kaldırır.
Soru 3: Bu sigorta demerajlı üç fazlı motorların hatlarında doğrudan kullanılabilir mi?
Cevap: Ağır şartlarda çalışan ve yüksek başlatma (demeraj) akımı çeken büyük sanayi motorları ilk devreye girme anlarında nominal akımlarının çok üzerinde akım çekerler. Hızlı açma karakteristiğine sahip B tipi bir sigorta, motorların bu zararsız ilk kalkış akımını arıza olarak algılayabilir ve motor daha çalışmaya başlamadan gereksiz yere atabilir. Bu nedenle, yüksek demerajlı motor, trafo ve kompresör linyelerinde B tipi yerine, kalkış akımlarını tolere edebilen Chint eB serisi C tipi (gecikmeli) sigortalar tercih edilmelidir. Bu B tipi sigorta; endüstriyel fırınlar, rezistanslı ısıtıcılar, demeraj oluşturmayan hafif kalkışlı motorlar og büyük aydınlatma linyeleri için idealdir.
Soru 4: Teknik özelliklerde belirtilen 4.5kA kesme kapasitesi endüstriyel tesisler için yeterli midir?
Cevap: Kısa devre kesme kapasitesi (kA), bir sigortanın kısa devre arızası anında hat üzerinde oluşabilecek devasa arıza akımına elektriksel ve mekanik olarak zarar görmeden dayanabileceği maksimum akım sınırını (4500 Amper) ifade eder. 4.5kA kesme kapasitesi, tali dağıtım panolarında, ticari binaların şalt dolaplarında og ana trafoya belirli bir mesafede olan makine kontrol kabinlerinde güvenli bir koruma için tamamen yeterlidir. Ancak, fabrikanın ana giriş panosunda veya trafo çıkış terminaline çok yakın noktalarda arıza akımları çok daha yüksek olabileceğinden, o bölgelerde Chint ürün ailesinin 10kA (on kiloamper) değerindeki üst serileri tercih edilmelidir.
Soru 5: Ürün kodu olan 186517 resmi parametresi tedarik ve sipariş süreçlerinde ne gibi avantajlar sağlar?
Cevap: 186517 ürün kodu, Chint küresel üretim ve lojistik ağında bu spesifik cihazın (eB serisi, B tipi eğri, 3 kutup, 32A nominal akım ve 4.5kA kesme kapasitesi özelliklerinin tamamının ortak birleşimi) tekil kimlik numarasıdır. Proje onaylarında, teknik şartname hazırlıklarında, malzeme listelerinde ve B2B e-ticaret yedek parça tedarik süreçlerinde hatasız ve doğru ürün teslimatı sağlanması için bu tekil kodun kullanılması zorunludur.
