Chint eB Serisi Endüstriyel Dağıtım ve Hat Koruma Ekosistemi (On Altı Amper Nominal Akım Kapasitesi, Dört Buçuk Kiloamper Standart Kısa Devre Kesme Gücü, Dört Kutuplu Tam Entegre Kesme Mimarisi, B Tipi Hızlı Açma Karakteristiği, Ürün Kodu Yüz Seksen Altı Beş Yüz Yirmi Altı, Standart DIN Rayı Modüler Montaj Tasarımı, Chint Küresel Enerji Güvencesi)

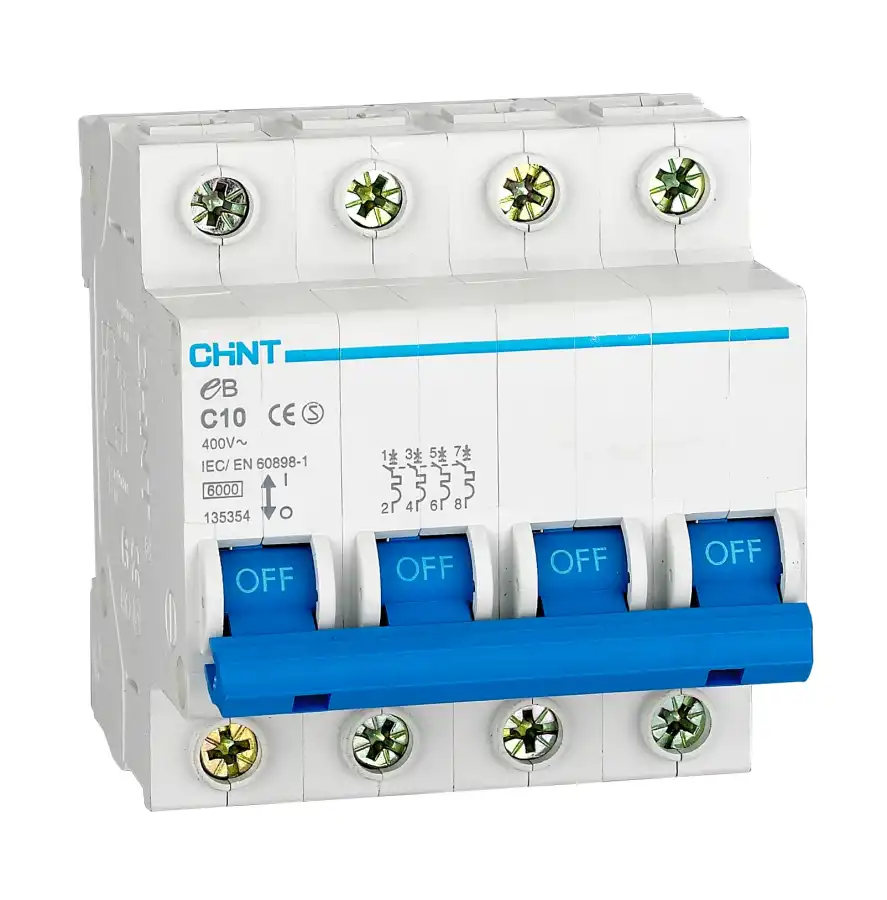

Chint eB serisi 4 kutuplu 4.5kA otomatik sigorta (ürün kodu: 186526, tedarikçi kodu: 46.01.186526); endüstriyel şalt panolarında, ticari bina ana dağıtım şebekelerinde, standart güç çeken ana linyelerin fiderlerinde, üç fazlı ve nötr hatlı rezistif yüklerin besleme devrelerinde ve bağlı tüm hatların aynı anda kesilerek güvenli yalıtım sağlanması gereken altyapılarda, kabloların ve bağlı cihazların aşırı yüklere, termal ısınmalara ve kısa devre akımlarına karşı emniyete alınması amacıyla geliştirilmiş premium bir minyatür devre kesicidir (MCB). Gövde mimarisinde yer alan dört adet rijit mekanik kutup; üç faz (R-S-T) ve bir nötr hattının tek bir entegre mekanik kol üzerinden eş zamanlı olarak açılmasını ve kapatılmasını sağlar. Bu donanımsal üstünlük, arıza veya bakım anında şebekenin tüm enerji yollarını aynı anda keserek sistemi elektriksel olarak kusursuz şekilde izole eder ve işletme emniyetini maksimum düzeye çıkarır. Standart otomat rayına (DIN rayı) tam uyumluluk gösterir.
Bu koruma elemanını panolarda kararlı ve güvenilir kılan temel mühendislik özelliği, güvenli güç dağıtımları için ideal 4.5kA (Dört Buçuk Kiloamper) kısa devre kesme kapasitesi ile omik (rezistif) yüklere uyumlu B tipi hızlı açma karakteristiği mimarisidir. Elektrikli ısıtıcılar, bilgisayar ve UPS linyeleri, rezistanslı küçük cihazlar, aydınlatma grupları ve demeraj (kalkış) akımı oluşturmayan standart ticari yükler devreye girerken şebekede anlık akım pikleri meydana getirmezler. B tipi eğriye sahip bu sigorta, nominal akımının üç ile beş katı arasındaki arıza akımlarında bile gecikmesiz olarak refleks gösterir, milisaniyeler seviyesinde tetikleme yaparak devreyi hızla keser. Bu sayede, hat üzerinde oluşabilecek en küçük kısa devre şoklarında veya aşırı yüklenmelerde kablo tesisatının termal hasar görmesini, erimesini ve yangın risklerini donanımsal olarak çok hızlı bir şekilde engeller. UL94 V0 sınıfı alev geciktirici gövdesi ve dört kutuplu kompakt tasarımı ile pano alanlarında yüksek koruma performansı ve montaj esnekliği sunar.
Öne Çıkan Teknik Özellikler
Model ve Kutup Yapısı: Chint eB Serisi, 4 Kutuplu Üç Faz ve Nötre Uygun (4P), Modüler Pano Tipi Otomatik Devre Kesici.
Standart Kısa Devre Dayanımı: Ticari panolarda ve güç hatlarında güvenliği tescilleyen, IEC/EN 60898-1 standardına uygun 4.5kA (Dört Bin Beş Yüz Amper) termik-manyetik kesme gücü.
B Tipi Hızlı Açma Eğrisi: Rezistif, omik ve demerajsız sistemlerde milisaniyeler içinde refleks gösteren 3-5 In nominal hızlı tetikleme aralığı.
Dört Kutuplu Entegre Gövde Tasarımı: Dört kutup boyunca uzanan mekanik mandal mimarisi sayesinde fazların ve nötr hattının mutlak bir senkronizasyonla kesilmesini garanti eden rijit gövde.
Güvenli Vidalı Bağlantı Bloğu: 16A seviyesindeki güç kablolarının gevşeme yapmadan, pürüzsüzce ve düşük geçiş direnciyle sıkıştırılmasına izin veren klemens yapısı.
Kullanım Alanları ve İşletme Avantajları
Standart Güç Dağıtım Hatları: Sanayi tesisleri, atölyeler, enerji sistemleri, ticari binaların tali dağıtım tablolarında ve rezistif yük barındıran tüm elektrik panolarında yüksek akım emniyeti sağlar.
Dört Kutuplu Tam Yalıtım Sistemleri: Elektriksel arıza ve bakım durumlarında faz hatlarıyla birlikte nötr hattının da şebekeden tamamen koparılmasının istendiği, geri dönüş akımlarının engellenmesi gereken kritik sistemlerde ana veya fider koruma elemanı olarak çalışır.
Stok ve Tedarik Entegrasyonu: Küresel standartlardaki 186526 ürün kodu sayesinde endüstriyel yedek parça, şalt kütüphane ve B2B satın alma yönetimlerinde hatasız tedarik sağlar.
| Kritik Operasyonel Kriter | Chint eB 4x16A 4.5kA Sigorta | Standart C Tipi (Gecikmeli) Sigortalar | Sağladığı Kritik Pano Avantajı |
| Açma Karakteristiği (Eğri) | B Tipi (Rezistif / Hızlı Açan) | C Tipi (Endüktif / Gecikmeli Açan) | Aydınlatma ve rezistanslı yükler gibi demerajsız linyelerde oluşabilecek arıza akımlarına çok daha hızlı yanıt vererek kablo tesisatını emniyete alır. |
| Kutup Konfigürasyonu | 4 Kutuplu Tam Koruma (4P - Faz ve Nötr) | 3 Kutuplu (Sadece 3 Faz Kesmeli) | Üç fazın yanında nötr hattını da keserek şebekedeki faz dengesizliklerinde nötr üzerinden pano yönüne gelebilecek tehlikeli geri dönüş akımları riskini sıfırlar. |
| Nominal Güç Dayanımı | 16A Kararlı Akım Taşıma | Düşük Amperli Sigortalar | Standart güç çeken endüstriyel makine gruplarının ve fider besleme hatlarının emniyetli ve kesintisiz çalışmasını destekler. |
| Kısa Devre Kesme Gücü | 4.5kA Standart Dağıtım Seviyesi | Çok Düşük Kesme Güçlü Elemanlar | Dağıtım panolarında meydana gelebilecek kısa devre akımlarında sigortanın mekanik olarak zarar görmesini engeller, güvenli kesme sunar. |
Soru 1: Sigorta üzerindeki B Tipi ifadesi og B 16 etiketi tam olarak hangi mühendislik değerlerini belirtir? Cevap: Chint eB sigorta üzerindeki "B" harfi, cihazın hızlı açma karakteristiğine (eğrisine) sahip olduğunu ve nominal akımının 3 ile 5 katı arasındaki arıza akımlarında gecikmesiz refleks göstereceğini ifade eder. Harfin yanındaki "16" sayısı ise cihazın her bir kutbundan sürekli olarak taşıyabileceği nominal akım sınırının 16A (On Altı Amper) olduğunu gösterir. Yani bu sigorta, 16A üzerindeki sürekli aşırı yüklerde termik (bimetal) mekanizmasıyla, 48A ile 80A arasındaki ani kısa devre durumlarında ise manyetik bobiniyle milisaniyeler içinde açma yapar.
Soru 2: 4P (Dört Kutuplu) yapı ne anlama gelir ve ana dağıtım panolarında neden tercih edilir? Cevap: 4P (Dört Kutuplu) yapı, cihazın üzerinde dört adet birbirinden bağımsız akım yolu (üç faz ve bir nötr hattı) bulunduğunu ve mekanik kol indirildiğinde tüm hatların aynı anda açılıp kapandığını ifade eder. Sanayi tesislerinde ve ticari panolarda faz yüklerinin dengesizleşmesi durumunda nötr hattı üzerinde tehlikeli gerilimler ve ters geri dönüş akımları oluşabilir. 4P sigorta, nötr hattını da tamamen keserek hem bağlı cihazları bu yüksek gerilim şoklarından korur hem de bakım esnasında teknisyenlerin çarpılma riskini tamamen ortadan kaldırır.
Soru 3: Bu sigorta büyük elektrik motorlarının veya kompresörlerin hatlarında kullanılabilir mi? Cevap: Büyük elektrik motorları ve kompresörler endüktif yük sınıfına girer ve ilk devreye girme (start) anlarında nominal akımlarının çok üzerinde yüksek kalkış (demeraj) akımları çekerler. Hızlı açma karakteristiğine sahip B tipi bir sigorta, motorların bu zararsız ilk kalkış akımını arıza olarak algılayabilir ve motor daha çalışmaya başlamadan gereksiz yere atabilir (hatalı açma). Bu nedenle, motor, trafo ve kompresör linylerinde B tipi yerine, kalkış akımlarını tolere edebilen Chint eB serisi C tipi (gecikmeli) sigortalar tercih edilmelidir. Bu B tipi sigorta; endüstriyel fırınlar, rezistanslı ısıtıcılar ve büyük aydınlatma linyeleri için idealdir.
Soru 4: Teknik özelliklerde belirtilen 4.5kA kesme kapasitesi endüstriyel tesisler için yeterli midir? Cevap: Kısa devre kesme kapasitesi (kA), bir sigortanın kısa devre arızası anında hat üzerinde oluşabilecek devasa arıza akımına elektriksel ve mekanik olarak zarar görmeden dayanabileceği maksimum akım sınırını (4500 Amper) ifade eder. 4.5kA kesme kapasitesi, tali dağıtım panolarında, ticari binaların şalt dolaplarında ve ana trafoya belirli bir mesafede olan makine kontrol kabinlerinde güvenli bir koruma için tamamen yeterlidir. Ancak, fabrikanın ana giriş panosunda veya trafo çıkış terminaline çok yakın noktalarda arıza akımları çok daha yüksek olabileceğinden, o bölgelerde Chint ürün ailesinin 10kA (on kiloamper) değerindeki üst serileri tercih edilmelidir.
Soru 5: Ürün kodu olan 186526 resmi parametresi tedarik ve sipariş süreçlerinde ne gibi avantajlar sağlar? Cevap: 186526 ürün kodu, Chint küresel üretim ve lojistik ağında bu spesifik cihazın (eB serisi, B tipi eğri, 4 kutup, 16A nominal akım ve 4.5kA kesme kapasitesi özelliklerinin tamamının ortak birleşimi) tekil kimlik numarasıdır. Proje onaylarında, teknik şartname hazırlıklarında, malzeme listelerinde ve B2B e-ticaret yedek parça tedarik süreçlerinde hatasız ve doğru ürün teslimatı sağlanması için bu tekil kodun kullanılması zorunludur.
