Chint NB7 Serisi Endüstriyel Dağıtım ve Hat Koruma Ekosistemi (Otuz İki Amper Nominal Akım Kapasitesi, Altı Kiloamper Standart Kısa Devre Kesme Gücü, Çift Kutuplu Faz ve Nötr Müşterek Kesme Mimarisi, C Tipi Endüktif Gecikmeli Açma Karakteristiği, Ürün Kodu Yüz Doksan İki İki Yüz Yirmi Bir, Standart DIN Rayı Modüler Montaj Tasarımı, Chint Küresel Enerji Güvencesi)

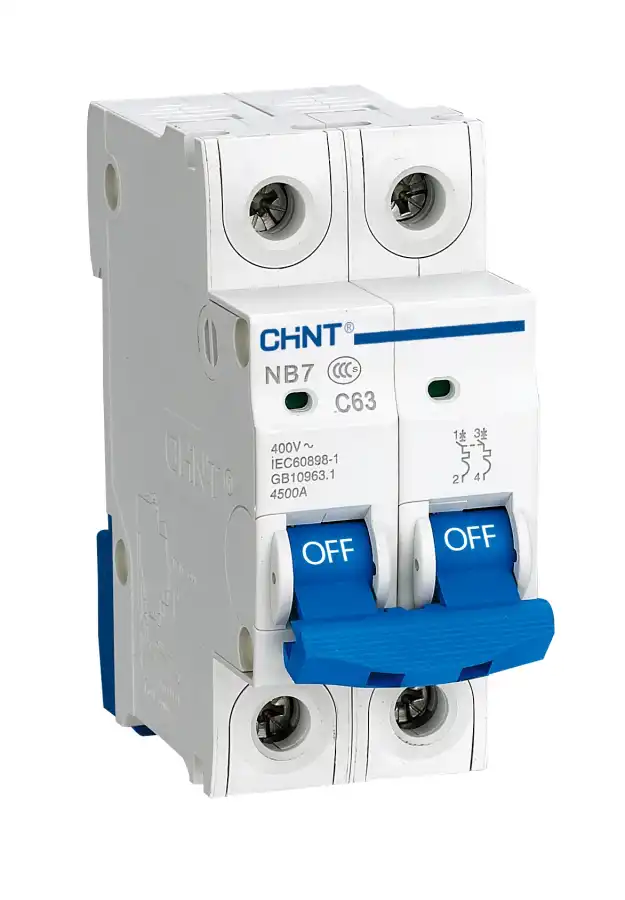

Chint NB7 serisi 2 kutuplu 6kA otomatik sigorta (ürün kodu: 192221, tedarikçi kodu: 46.04.192221); yüksek güçlü monofaze endüstriyel yüklerin dağıtım hatlarında, güçlü priz devrelerinde, motor fider girişlerinde, ticari binaların tali panolarında, iklimlendirme ünitelerinde ve çift kutuplu mutlak yalıtım gerektiren tüm monofaze elektrik altyapılarında, kabloların ve bağlı cihazların aşırı yüklere, termal ısınmalara ve kısa devre akımlarına karşı emniyete alınması amacıyla geliştirilmiş premium bir minyatür devre kesicidir (MCB). Gövde mimarisinde yer alan iki adet rijit mekanik kutup; faz hattı ile birlikte nötr hattının da tek bir entegre mekanik kol üzerinden eş zamanlı olarak açılmasını ve kapatılmasını sağlar. Bu donanımsal üstünlük, şebekedeki gerilim dalgalanmalarında veya nötr hattı üzerinde oluşabilecek harmonik geri dönüş kaçaklarında sistemin ve bakım operatörünün can emniyetini en üst düzeyde korur. Standart otomat rayına (DIN rayı) tam uyumluluk gösterir.
Bu koruma elemanını panolarda kararlı ve güvenilir kılan temel mühendislik özelliği, ticari ve hafif endüstriyel tesisatlar için ideal 6kA (Altı Kiloamper) kısa devre kesme kapasitesi ile endüktif yüklere uyumlu C tipi gecikmeli açma karakteristiği mimarisidir. Monofaze elektrik motorları, transformatörler, endüstriyel aydınlatma balastları ve kompresörler gibi endüktif yükler ilk devreye girme anlarında (kalkış demeraj akımı) şebekeden nominal akımlarının beş ile on katı arasında ani pik akımları çekerler. C tipi eğriye sahip bu sigorta, dahili termik-manyetik mekanizması sayesinde bu zararsız anlık demeraj şoklarını tolere ederek cihazın gereksiz yere atmasını (kazara açma) engeller; ancak sahada gerçek bir kısa devre veya kablo erimesi durumunda akımı milisaniyeler seviyesinde güvenle keserek elektriksel yangın risklerini donanımsal olarak yok eder. UL94 V0 sınıfı alev geciktirici gövdesi ve kompakt tasarımı ile dar pano alanlarında dahi yüksek performans og montaj esnekliği sunar.
Öne Çıkan Teknik Özellikler
Model ve Kutup Yapısı: Chint NB7 Serisi, 2 Kutuplu Faz ve Nötr Kesmeli (2P), Modüler Pano Tipi Otomatik Devre Kesici.
Standart Kısa Devre Dayanımı: Ticari panolarda ve dağıtım hatlarında güvenliği tescilleyen, IEC/EN 60898-1 standardına uygun 6kA (Altı Bin Amper) termik-manyetik kesme gücü.
C Tipi Gecikmeli Açma Eğrisi: Motorlu yüklerin ve endüstriyel cihazların ilk kalkış (start) şoklarında hatasız ve kararlı çalışmayı sağlayan 5-10 In nominal tetikleme aralığı.
Kompakt ve Rijit Gövde Tasarımı: Pano içerisinde minimum yatay alan kaplayarak kompakt kontrol kabinlerinde ve dağıtım kutularında üstün yer tasarrufu sağlayan modüler mimari.
Güvenli Vidalı Bağlantı Bloğu: Kalın kesitli bakır güç kablolarının gevşeme yapmadan, pürüzsüzce ve düşük geçiş direnciyle sıkıştırılmasına izin veren klemens yapısı.
Kullanım Alanları ve İşletme Avantajları
Yüksek Güçlü Monofaze Dağıtım Panoları: Atölyeler, ticari işletmeler ve endüstriyel tesislerin ana veya tali monofaze hatlarında aşırı akım kaynaklı kablo ısınmalarını önler.
Çift Kutuplu Tam İzole Güç Sistemleri: Bakım ve arıza durumlarında nötr hattının da faz ile birlikte şebekeden tamamen yalıtılmasının istendiği kritik yüksek akım uygulamalarında ana koruma elemanı olarak çalışır.
Stok ve Tedarik Entegrasyonu: Küresel standartlardaki 192221 ürün kodu sayesinde endüstriyel yedek parça, şalt kütüphane ve B2B satın alma yönetimlerinde hatasız tedarik sağlar.
| Kritik Operasyonel Kriter | Chint NB7 2x32A 6kA Sigorta | Standart Konut Tipi (4.5kA / 1 Kutup) Sigortalar | Sağladığı Kritik Pano Avantajı |
| Kutup Konfigürasyonu | 2 Kutuplu Tam Koruma (2P - Faz + Nötr) | 1 Kutuplu (Sadece Tek Faz Kesmeli) | Fazla birlikte nötr hattını da keserek şebekedeki gerilim dalgalanmalarında nötr üzerinden ters akım dönmesi riskini sıfırlar. |
| Kısa Devre Kesme Gücü | 6kA (Standart Ticari/Endüstriyel Seviye) | 4.5kA (Düşük Seviye Konut Tipi) | Dağıtım panolarında ve tali şebekelerde meydana gelebilecek kısa devre akımlarında sigortanın erimesini engeller, güvenli kesme sunar. |
| Açma Karakteristiği (Eğri) | C Tipi (Endüktif / Gecikmeli) | B Tipi (Rezistif / Hızlı Açan) | Güçlü motorların veya endüstriyel klimaların ilk start anında çektikleri yüksek akımlarda sigortanın kazara atma sorununu tamamen çözer. |
| Gövde Malzeme Kalitesi | UL94 V0 Sınıfı Alev Geciktirici | Standart Plastik Muhafazalar | Aşırı akımdan kaynaklı lokal ısınmalarda veya ark anında dış gövdenin alev almasını önleyerek pano yangın emniyetini artırır. |
Soru 1: Sigorta üzerindeki C Tipi ifadesi ve C 32 etiketi tam olarak hangi mühendislik değerlerini belirtir?
Cevap: Chint NB7 sigorta üzerindeki "C" harfi, cihazın gecikmeli açma karakteristiğine (eğrisine) sahip olduğunu ve nominal akımının 5 ile 10 katı arasındaki anlık akım yükselmelerini (demeraj) tolere edebileceğini ifade eder. Harfin yanındaki "32" sayısı ise cihazın nominal akım taşıma sınırının 32A (Otuz İki Amper) olduğunu gösterir. Yani bu sigorta, 32A üzerindeki sürekli aşırı yüklerde termik (bimetal) mekanizmasıyla zaman eğrisine bağlı olarak, 160A ile 320A arasındaki ani kısa devre şoklarında ise manyetik bobiniyle milisaniyeler içinde açma yapar.
Soru 2: 2P (İki Kutuplu) yapısı neyi ifade eder, nötr hattının kesilmesi panoda neden bu kadar kritiktir?
Cevap: 2P (İki Kutuplu) yapı, cihazın üzerinde iki adet birbirinden bağımsız tam kapasiteli akım yolu bulunduğunu ve mekanik kol indirilip kaldırıldığında faz ve nötr hattının aynı anda açılıp kapandığını ifade eder. Standart tek kutuplu sigortalarda nötr hattı kesilmeden doğrudan baraya bağlanır. Ancak endüstriyel ve ticari şebekelerde, faz dengesizlikleri veya harmonik yükler nedeniyle nötr hattı üzerinde tehlikeli gerilimler (nötr kayması) oluşabilir. 2P sigorta, bir arıza veya bakım anında faz ile birlikte nötr hattını da keserek panonun arkasındaki yüksek akımlı yükleri şebekeden elektriksel olarak tamamen yalıtır ve ters akım risklerini yok eder.
Soru 3: Bu otomatik sigorta doğrudan bir elektrik motoruna bağlanırken termik röle veya motor koruma şalteri görevini de yerine getirir mi?
Cevap: Hayır, yerine getirmez. Otomatik sigortalar temel olarak hat ve kablo koruma elemanlarıdır. Motorları faz kaybına, mil sıkışmasına veya çok hassas aşırı yük akım ayarlarına karşı koruma yetenekleri yoktur. Endüstriyel motor fiderlerinde tam koruma sağlamak için Chint NB7 sigonun arkasına mutlaka uygun akım ayarlı bir motor koruma şalteri (MKŞ) veya kontaktör ile birlikte termik röle entegre edilmelidir.
Soru 4: Teknik özelliklerde belirtilen 6kA kesme kapasitesi ne anlama gelir, endüstriyel tesisler için yeterli midir?
Cevap: Kısa devre kesme kapasitesi (kA), bir sigortanın kısa devre arızası anında hat üzerinde oluşabilecek devasa akım dalgasına elektriksel ve mekanik olarak zarar görmeden dayanabileceği og bu akımı güvenle kesebileceği maksimum akım sınırını (6000 Amper) ifade eder. 6kA kesme kapasitesi, tali dağıtım panolarında, ana trafoya belirli bir mesafede olan atölyelerde ve ticari binalarda güvenli bir koruma için tamamen yeterlidir. Ancak, ana trafo çıkışına veya fabrikanın ana giriş panosuna çok yakın noktalarda kısa devre akımları daha yüksek olabileceğinden, o bölgelerde Chint ürün ailesinin 10kA (on kiloamper) değerindeki üst serileri tercih edilmelidir.
Soru 5: Ürün kodu olan 192221 parametresi tedarik ve sipariş süreçlerinde ne gibi avantajlar sağlar?
Cevap: 192221 ürün kodu, Chint küresel üretim ve lojistik ağında bu spesifik cihazın (NB7 serisi, C tipi eğri, 2 kutup, 32A nominal akım ve 6kA kesme kapasitesi özelliklerinin tamamının ortak birleşimi) tekil kimlik numarasıdır. Proje onaylarında, teknik şartname hazırlıklarında, malzeme siparişlerinde ve B2B e-ticaret yedek parça tedarik süreçlerinde hatasız ve doğru ürün teslimatı sağlanması için bu tekil kodun kullanılması zorunludur.
