Chint NC1 Serisi Güç Kontrolü ve Endüstriyel Şalt Ekosistemi (On İki Amper Nominal AC Üç Çalışma Akımı, Beş Kilovat AC Üç Sınıfı Motor Gücü Güvencesi, Üç Güç Kutbu ve Bir Entegre Normalde Açık Yardımcı Sinyal Kontağı, Yirmi Dört Volt Alternatif Akım AC Alçak Gerilim Kumanda Bobini, DIN Rayı ve Vida Montaj Altyapısı, Chint Küresel Enerji Güvencesi)

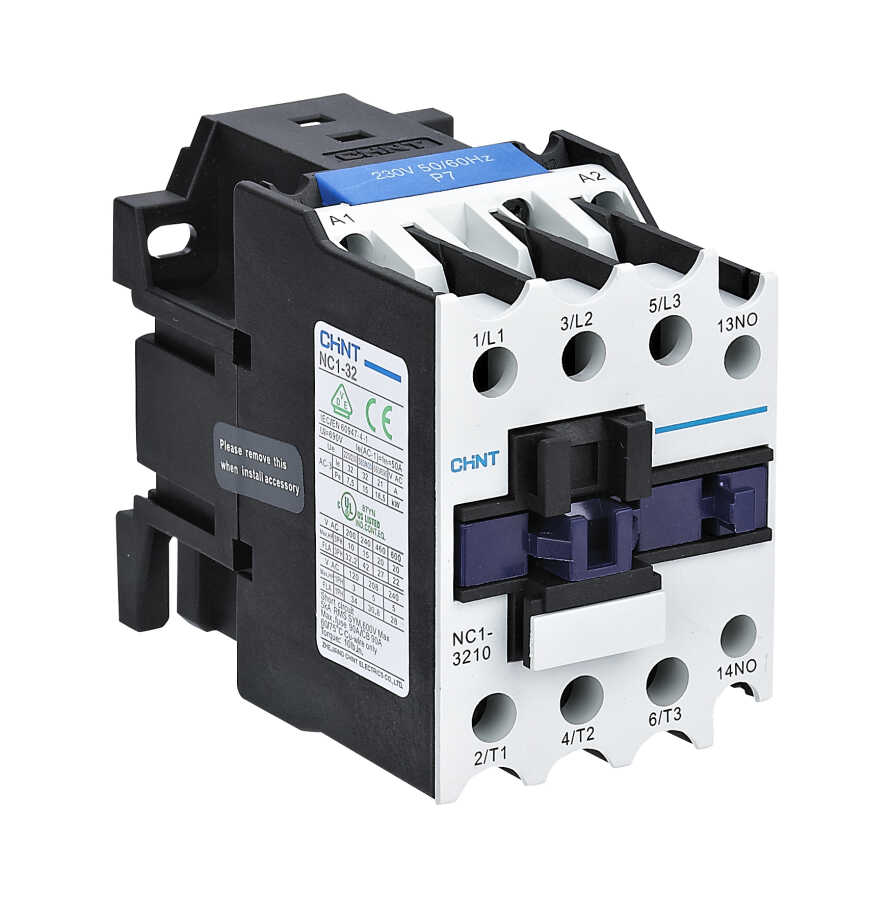

Chint NC1-1210 üç kutuplu endüstriyel güç kontaktörü; fabrikalardaki PLC ve otomasyon panolarında, motor kontrol merkezlerinde (MCC), küçük ölçekli konvektör fiderlerinde, havalandırma (HVAC) sistemlerinde, pompa ünitelerinde ve fan kontrol devrelerinde, elektriksel yüklerin alçak gerilim kontrol emniyetiyle uzaktan güvenli bir şekilde anahtarlanması amacıyla geliştirilmiş premium bir şalt bileşenidir. Gövde mimarisinde yer alan üç adet bağımsız ana güç kutbu, standart üç fazlı (trifaze) küçük motorların ve endüstriyel endüktif yüklerin demeraj akımlarına karşı yüksek mukavemetle kontrol edilmesini sağlar. Dört yüz volt şebeke gerilimi altında, AC 3 ağır hizmet motor çalıştırma normunda beş kilovata kadar olan motor fiderlerini pürüzsüzce anahtarlar. Standart otomat rayına (DIN rayı) hızlıca takılabilme veya pano taban sacına vidalanarak monte edilebilme özelliklerini bir arada sunar.
Bu anahtarlama elemanını endüstriyel otomasyon projelerinde ve insan-makine arayüzlerinde (HMI) üstün kılan temel mühendislik avantajı, 24V AC alçak gerilim elektromanyetik bobin mimarisi ve üzerinde entegre olarak yer alan 1 adet Normalde Açık (1NA / 1NO) yardımcı kontak yapısıdır. Yirmi dört volt kumanda gerilimi, pano kapağındaki butonlarda veya saha elemanlarında oluşabilecek elektriksel kaçaklarda operatör için tam bir can emniyeti sağlar. Entegre sinyal kontağı ise harici bir yardımcı blok satın alma zorunluluğunu ortadan kaldırarak start-stop buton devrelerinde mühürleme fonksiyonunun kurulmasını veya kontrolör sistemlerine durum bilgisinin aktarılmasını pratik bir şekilde sağlar. UL94 V0 sınıfı alev geciktirici gövde yapısı; termik röleler, zaman rölesi kafaları ve üstten/yandan takılan ek yardımcı kontak blokları ile tam modüler bir yapıda genişletilebilir.
Öne Çıkan Teknik Özellikler
Model ve Kutup Mimarisi: Chint NC1-1210 Serisi, 3 Adet Normalde Açık Güç ve 1 Adet Normalde Açık Yardımcı Kontak Yapısı.
Kompakt Güç Yönetimi: On iki amper nominal taşıma akımı ile üç fazlı şebekelerde 5kW (Beş Kilovat) motor fiderlerini sürme kabiliyeti.
Güvenli Alçak Gerilim Voltajı: Otomasyon sistemlerinde ve emniyet panolarında standart olarak tercih edilen yirmi dört volt AC 50/60 Hz bobin besleme yapısı.
Entegre Sinyalizasyon Yeteneği: Pano içerisinde ek yer kaplamadan kontrol, kilitleme veya durum izleme devrelerine imkan tanıyan dahili 1NA kontağı.
Çift Yönlü Montaj Kolaylığı: Hem 35mm standart DIN rayına pratik kenetlenebilme hem de pano sacına vidalar vasıtasıyla rijit sabitlenebilme imkanı.
Kullanım Alanları ve İşletme Avantajları
PLC ve Otomasyon Tabanlı Kontrol Hatları: 24V AC kontrol çıkışına sahip kontrol panellerinde harici ara röle maliyetlerini minimuma indirerek doğrudan sürüş imkanı tanır.
Küçük Pompa, Fan ve Havalandırma Fiderleri: Endüstriyel tesislerde ve bina otomasyonlarında beş kilovata kadar olan küçük ölçekli motor fiderlerinin kumandasında anahtar eleman olarak görev yapar.
Düşük İşçilik ve Pano Alanı Maliyeti: Dahili yardımcı kontağı sayesinde ekstra aksesuar montaj işçiliğini sıfırlayarak kompakt panolarda yer tasarrufu sağlar.
| Kritik Operasyonel Kriter | Chint NC1-1210 24V AC Bobinli | Standart Yüksek Gerilim (220V/380V) Bobinli Cihazlar | Sağladığı Kritik Pano Avantajı |
| Kumanda Sahası Emniyeti | Yüksek Güvenlik (24V AC Alçak Gerilim) | Standart Güvenlik Sınırı (Yüksek Voltaj) | Saha butonlarında veya kablo zedelenmelerinde operatörün çarpılma riskini tamamen ortadan kaldırır. |
| Dahili Sinyalizasyon Bloğu | Var (1 Adet Entegre Normalde Açık Kontak) | Yok (Sadece ana güç kutupları bulunur) | Harici bir yardımcı kontak bloğu maliyetini sıfırlar, kablolama kolaylığı sunar. |
| Mühürleme Devresi Kurulumu | Doğrudan Yapılabilir (Ek aksesuar istemez) | Harici Üstten Takma Blok Takılması Zorunludur | Butonlu kumanda devrelerinde start butonuna basıldıktan sonra kontaktörün çekili kalmasını ek parça kullanmadan sağlar. |
| Modüler Aksesuar Uyumu | Var (Termik, Zaman Saati, Ek Kontak Uyumlu) | Sınırlı Aksesuar Desteği | Motor çıkışına doğrudan termik röle takılmasına izin vererek fider koruma zincirini tam pratiklikle tamamlar. |
Soru 1: Bu kontaktörün üzerindeki klemens numaralandırmaları neyi ifade eder, mühürleme bağlantısı nasıl yapılır? Cevap: Uluslararası IEC standartlarına uygun olarak bobin uçları A1 ve A2 olarak etiketlenmiştir (A1 faz, A2 nötr girilir ancak bu modelde gerilim 24V AC olmalıdır). Ana güç girişleri üstte 1, 3, 5 (L1, L2, L3), yük çıkışları ise altta 2, 4, 6 (T1, T2, T3) numaralarıyla yer alır. Entegre yardımcı kontak uçları ise üstte 13 (NO) ve altta 14 (NO) olarak numaralandırılmıştır. Klasik bir start-stop mühürleme devresi kurmak için, start butonunun giriş ve çıkış uçlarından birer adet ince kumanda kablosu çekilerek kontaktörün 13 and 14 numaralı klemenslerine paralel bağlanmalıdır.
Soru 2: Model kodunun sonundaki "10" ifadesinin teknik mühendislik anlamı nedir? Cevap: Chint endüstriyel şalt literatüründe, kontaktör kodunun son iki hanesi yardımcı kontak konfigürasyonunu belirtir. İlk hane Normalde Açık (NA / NO) kontak sayısını, ikinci hane ise Normalde Kapalı (NK / NC) kontak sayısını ifade eder. Dolayısıyla "10" kodu, bu cihazın içerisinde 1 adet Normalde Açık yardımcı kontak bulunduğunu og hiç normalde kapalı yardımcı kontak yer almadığını kesin olarak belgeler.
Soru 3: Bu kontaktör doğrudan 5kW bir motor fiderine bağlanırken termik koruma görevini de üstlenir mi? Cevap: Hayır, üstlenmez. Güç kontaktörleri sadece elektriksel olarak uzaktan açma og kapama yapabilen anahtarlama elemanlarıdır. Motor sargılarını aşırı yüke, faz kaybına veya mekanik sıkışmalara karşı koruma yetenekleri yoktur. Beş kilovatlık bir motor fiderinde tam koruma sağlamak için Chint NC1-1210 kontaktörün çıkış terminallerine (2, 4, 6 uçlarına) uygun akım ayar sahasına sahip bir termik röle entegre edilmeli veya hat girişine motor koruma şalteri yerleştirilmelidir.
Soru 4: 24V AC bobinli bir kontaktöre yanlışlıkla 220V AC şebeke gerilimi verilirse ne olur? Cevap: Bu durum endüstriyel tesislerde en sık karşılaşılan kablolama hatalarından biridir. 24V AC gerilime göre hesaplanmış sargı direncine ve tel kesitine sahip elektromanyetik bobine doğrudan 220V AC şebeke voltajı uygulandığında, bobin üzerinden aşırı akım geçer. Bobin sargıları saniyeler içinde aşırı ısınarak yanar, plastik gövdede erime meydana gelir ve cihaz tamamen kullanılamaz hale gelir. Bu nedenle enerji vermeden önce kumanda trafosu çıkış voltajı mutlaka ölçülmelidir.
Soru 5: Bu kontaktör 24V AC bobinli yapısıyla 24V DC çıkış veren bir PLC ile doğrudan sürülebilir mi? Cevap: Hayır, doğrudan sürülemez. Alternatif akım (AC) bobinleri ile doğru akım (DC) bobinlerinin iç elektriksel empedans ve endüktans yapıları birbirinden tamamen farklıdır. 24V AC bobine sahip bu cihaza 24V DC akım uygulandığında, bobin sargısı nüveyi çekecek yeterli manyetik alanı oluşturamaz veya aşırı akım çekerek ısınır. Eğer PLC sisteminiz doğrudan DC çıkışlı ise Chint ürün ailesinin 24V DC bobine sahip olan Chint NC1-1210 Z (DC bobinli) modeli tercih edilmelidir.
