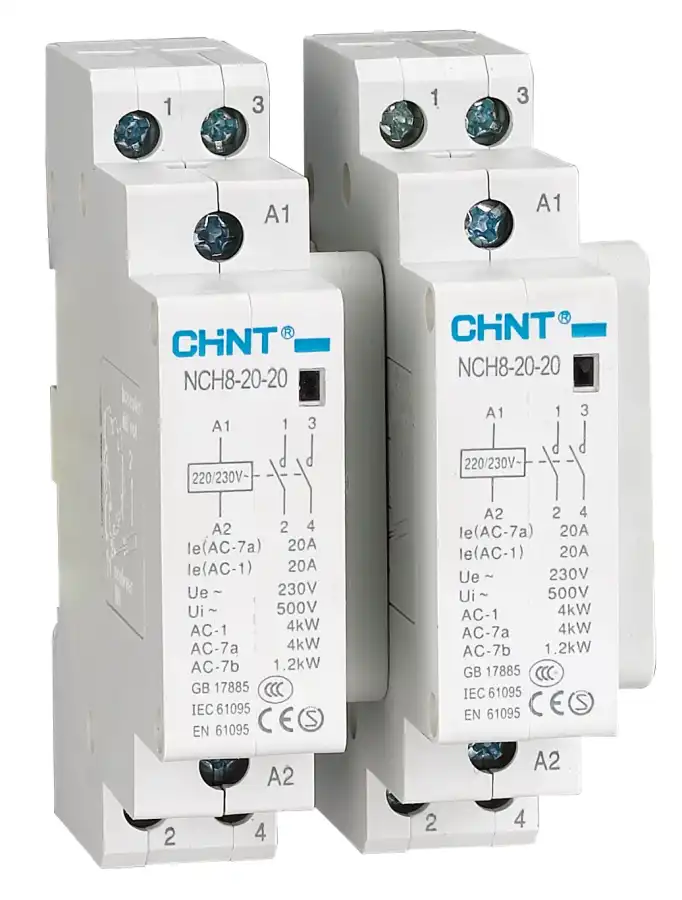

Chint NCH8 Ultra Kompakt ve Akıllı Bina Monofaze Fider Otomasyon Ekosistemi (1x20 Amper Kompakt Kesintisiz Akım Taşıma Kapasitesi, 1 Kutuplu Slim Gövde, 1NA Saf Güç Kontak Konfigürasyonu, 220-230V AC Akıllı Sessiz Bobin Teknolojisi, Sıfır Nüve Zırıltısı ve Minimum Çekme Sesi Lojiği, Ürün Kodu: 256247, Chint Küresel Bina Otomasyonu Güvencesi)
Chint NCH8 Serisi 1x20A 1NA 220-230V AC sessiz modüler kontaktör; lüks konut projelerinde, otel odası enerji tasarruf panolarında, akıllı ev otomasyon altyapılarında, hastane odaları ile narin idari bölme tali panolarında ve akustik konforun birinci öncelik olduğu tüm iç mekan güç kontrol hatlarında, kompakt tek fazlı yükleri sıfır gürültüyle anahtarlamak üzere geliştirilmiş premium bir şalt komponentidir. 1 Kutup üzerinden tam 20 Amper nominal akım taşıma rijitliğine sahip olan bu cihaz, sadece 1 modüllük (18 mm) slim tasarımı sayesinde en dar plastik sigorta kutularına ve daire içi dağıtım panolarına kapağı kesmeden, yer kaplamadan pürüzsüzce entegre olur.
Bu kontaktörü projelerde butik hat yönetimi ve akustik konfor için rakipsiz bir tercih kılan temel üstünlüğü, 1NA (Normalde Açık) saf güç kontak mimarisinin sunduğu net ve kompakt anahtarlama yeteneğidir. Tek fazlı sistemlerde bağımsız bir linye hattını tek gövdede esnek ve pürüzsüzce devreye alıp devreden çıkarabilir; bu sayede merkezi aydınlatma senaryolarında, fan-coil iklimlendirme fiderlerinde veya ticari küçük otomasyon kumanda devrelerinde muazzam bir operasyonel kararlılık getirir. 220-230V AC sessiz bobin teknolojisi, şebekeden gelen alternatif akımı dahili olarak filtreleyip DC lojiğiyle sürdüğü için, geleneksel kontaktörlerde zamanla tozlanma veya aşınmayla oluşan o sinsi "nüve zırıltısını" (humming gürültüsünü) tamamen yok eder ve maksimum energy verimliliği sağlar. Chint NCH8 1x20A, teknik döküman verileriyle ve 256247 ürün kodu standartlarıyla eksiksiz uyumludur.
Öne Çıkan Teknik Özellikler
Model og Kod Bilgisi: Chint NCH8 Serisi Modüler Sessiz Güç Kontaktörü (Ürün Kodu: 256247).
Akım ve Kutup Yapısı: Standart dağıtım panolarında 1 Kutup (Slim 18 mm) üzerinden 20 Amper kesintisiz optimize güç iletimi ve narin fider kontrolü.
Kontak Konfigürasyonu: 1NA (Bobin enerjilendiğinde açılan değil, kapanan 1 adet normalde açık güç kontağı ile bağımsız hat yönetimi).
Bobin Teknolojisi: 220-230V AC yardımcı besleme şebekesi ile tam uyumlu, gürültü filtreleme devrelerine sahip dahili sessiz bobin mimarisi.
Montaj ve Tasarım: Standart 35 mm DIN rayına uygun, panoda sadece tek bir otomatik sigorta kadar yer kaplayan ultra kompakt gövde tasarımı.
Kullanım Alanları ve İşletme Avantajları
Maksimum Akustik Konfor: Yaşam alanlarında, daire içi sigorta kutularında, yatak odalarına veya toplantı odalarına yakın fider panolarında şalt elemanlarının gürültü kirliliği yaratmasını kökten engeller.
Ultra Alan Tasarrufu: Panoda sadece 1 modüllük genişlik kaplayarak, dar panolarda ekstra linyeler ve otomasyon röleleri için devasa yer avantajı sağlar.
Düşük Güç Tüketimi ve Uzun Ömür: Optimize edilmiş akıllı bobin yapısı sayesinde cihaz açık kaldığı süre boyunca minimum tutma gücü harcar, panoda lokal ısınma yapmaz, bakım gerektirmez ve kontak ömrünü maksimuma çıkarır.
| Kritik Operasyonel Kriter | Chint NCH8 Sessiz Kontaktör (256247) | Standart Endüstriyel Kontaktörler | Sağladığı Kritik Pano Avantajı |
| Çalışma Sesi ve Zırıltı | Sıfıra Yakın (Dahili DC Doğrultucu Filtreli) | 50Hz Şebeke Zırıltısı ve Yüksek Çekme Sesi | İç mekanlarda, rezidans, konut ve otel panolarında akustik konforu korur; ses şikayetlerini tamamen bitirir. |
| Kutup ve Hat Uyumu | 1 Kutuplu Slim Güç Kontağı | Genellikle Çok Kutuplu veya Ağır Gövde | Bağımsız tek bir faz hattını veya kumanda fiderini panoda en ufak bir kablo karmaşası yaratmadan net bir hiyerarşiyle yönetir. |
| Tasarım ve Form Faktörü | 1 Modüllük (18 mm) Gövde | Geniş Endüstriyel Gövde | Plastik dağıtım kutularına kapağı kesmeden, tek bir otomatik sigorta kadar yer işgal ederek estetik şekilde oturur. |
Soru 1: Bu kontaktörün "Sessiz" olarak adlandırılmasının ardındaki teknik lojik nedir?
Cevap: Standart kontaktörler doğrudan AC akımla çalıştığı için, şebekenin 50 Hz frekansından dolayı saniyede 100 kez yön değiştiren manyetik alan nüvede titreşime ve zamanla o sinir bozucu "zırrr" sesine yol açar. Chint NCH8 serisinde ise bobin girişine entegre edilmiş mini bir doğrultucu köprü devre bulunur. AC akımı içeri girer girmez DC akıma dönüştürülür. DC manyetik alan tek yönlü ve sabit olduğu için nüvede en ufak bir titreşim, zırıltı veya dalgalanma oluşmaz. Cihaz tamamen sessiz çalışır.
Soru 2: 20A kademesinde 1NA kontak yapısı sahadaki usta panocuya ne tür senaryolarda alan avantajı sağlar?
Cevap: Özellikle panonun ağzına kadar dolu olduğu otomasyon ve revizyon projelerinde hayat kurtarır! Çok kutuplu modeller panoda 2 ila 3 modüllük yer kaplarken, bu cihaz sadece 1 modül (18 mm) yani tek bir sigorta kadar yer kaplar. Eğer sadece tek bir faz hattını (örneğin salonun gizli LED aydınlatma beslemesini veya otel odasındaki kompakt bir priz linyesini) otomasyona bağlamak istiyorsan, nötrü dağıtım klemensinde bırakıp fazı bu slim 1NA kontaktörden geçirirsin. Muazzam bir pano içi yer tasarrufu kazandırır.
Soru 3: 1x20A akım değeri AC-1 ve AC-3 yük sınıflarında nasıl değişir? Küçük motorlarda kullanılabilir mi?
Cevap: Bu çok hayati bir ayrım, doğrudan sahadaki lojiğiyle netleştirelim: Modüler sessiz kontaktörler ağırlıklı olarak AC-1 (Rezistif yükler, genel LED aydınlatma linyeleri, elektrikli panel ısıtıcıları, fan-coil üniteleri) sınıfı için tasarlanmıştır ve bu yüklerde tam 20 Amper akımı pürüzsüzce taşır. Eğer bu cihazı tek fazlı küçük bir AC-3 (Asenkron motor yükü, ağır kalkış akımı olan küçük sirkülasyon pompası veya fan motoru gibi yükler) devresinde kullanacaksan, nominal akım taşıma kapasitesini mühendislik kuralları gereği en az %50 oranında düşürmeli (de-rating yapmalı og yükü maksimum 9-10A seviyesinde tutmalı) veya doğrudan Chint'in endüstriyel NC1/NC2 serisi motor kontaktörlerine yönelmelisin.
Soru 4: Bobin geriliminin 220-230V AC olması harici bir güç kaynağı gerektirir mi?
Cevap: Hharici hiçbir adaptör veya DC güç kaynağı gerektirmez. Cihazın A1-A2 bobin terminallerine doğrudan şebekeden gelen standart 220V AC faz-nötr hattını bağlaman yeterlidir. İçindeki akıllı elektronik devre, AC gerilimi kendi içinde pürüzsüzce işler.
Soru 5: Bu 20A sessiz kontaktörün önüne neden bir koruma sigortası takmalıyız?
Cevap: Unutmayalım ki kontaktörler sadece birer anahtarlama elemanıdır, kendi başlarına aşırı yüke veya kısa devreye karşı termik-manyetik koruma yapamazlar. Kontağın yüksek akım altında yapışmasını engellemek, hem bobin devresini hem de güç kutbunu korumak için kontaktörün hemen arkasındaki yüke uygun nominal akımda (örneğin 20A geçiyorsa maksimum 20A veya altı, genellikle B veya C tipi 10A-16A-20A) bir Chint otomatik sigorta (MCB) takılması elektriksel emniyet için şarttır.
