Chint NS2-FA0110 Motor Koruma Şalteri Modüler Aksesuar Ekosistemi (Aşırı Yük Termik Hata Sinyalizasyonu, Kısa Devre Ani Manyetik Açma Geri Bildirimi, Gövdeye Entegre 1NK artı 1NA Bağımsız Sinyal Kontak Yapısı, NS2 Serisi Şalter Gövdeleri ile Tam Eksenel Montaj Uyumluluğu, Chint Endüstriyel Şalt Güvencesi)

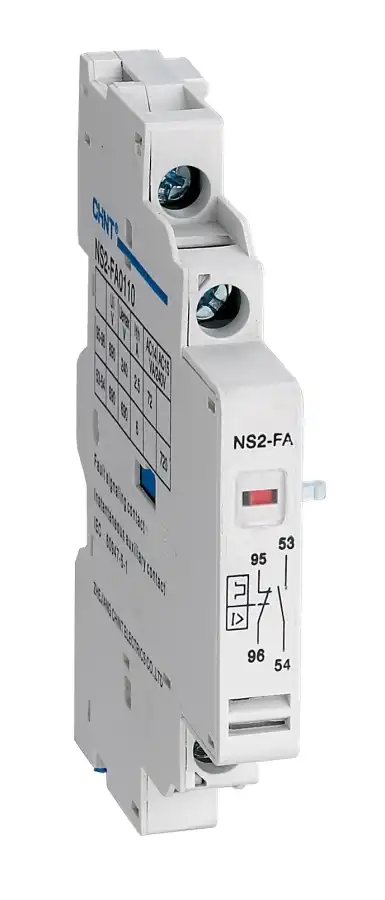

Chint NS2-FA0110 arıza ve ani açtırma yardımcı kontak bloğu; üretim tesislerindeki motor kontrol merkezlerinde (MCC), fabrika otomasyon panolarında, pompalama istasyonlarında ve ağır hizmet makine fiderlerinde kullanılan motor koruma şalterlerinin (MKŞ) elektriksel durum izleme katmanını oluşturan premium bir otomasyon komponentidir. Kompakt ve modüler şasi mimarisi sayesinde panoda ek bir yer kaplamayan bu cihaz, anahtarlama donanımının termal aşırı yük veya ani kısa devre mıknatıslanması neticesinde devreyi kesmesi durumunda pozisyon değiştirir. Cihaz, Chint kütüphanesinin ana motor koruma omurgasını oluşturan NS2 serisi motor koruma şalterlerinin yan yüzeyine veya ilgili montaj yuvasına harici bir adaptör aparata gerek duymadan, doğrudan geçmeli kilit mekanizmasıyla saniyeler içinde mekanik olarak entegre olacak şekilde tasarlanmıştır.
Bu sinyal bloğunu motor koruma devrelerinde hayati kılan temel mühendislik üstünlüğü, şalterin normal açma-kapama eylemleri ile elektriksel hata (trip) durumlarını birbirinden lojik olarak ayırt edebilmesidir. Şalter el ile (manuel) kapatıldığında konum değiştirmeyen bu yardımcı kontaklar; motor sargılarının aşırı ısınması (termik hata) veya hatlar arası kısa devre oluşması (manyetik ani açma) gibi durumlarna şalter mekanizması trip konumuna düştüğü an konum değiştirir. Gövde üzerinde yer alan 1 adet Normalde Kapalı (1NK) hata kontağı ve 1 adet Normalde Açık (1NA) ani açtırma kontağı sayesinde, kumanda devrelerinde hem kapalı lojik emniyet zincirleri kurulabilir hem de sistemin tam olarak hangi arıza türü yüzünden durduğu otomasyon katmanına aktarılabilir. Bu izole sinyal çıkışları, otomasyon mimarisindeki PLC giriş modüllerine, SCADA merkezi izleme ekranlarına, emniyet rölelerine veya pano kapağı üzerindeki sesli-ışıklı ikaz donanımlarına sinyal göndererek operatörün ve işletme yazılımının arızadan milisaniyeler içinde haberdar olmasını sağlar.
Öne Çıkan Teknik Özellikler
Model ve Spesifik Karakter: Chint NS2 Serisi Motor Koruma Şalterleri İçin Özel Arıza Geri Bildirim Bloğu (Model: NS2-FA0110).
Farklı Lojik Kontak Kombinasyonu: Hata izleme devrelerini bağımsız potansiyellerle besleyen izole 1NK (Normalde Kapalı) ve 1NA (Normalde Açık) yardımcı sinyalizasyon kontak seti.
Seçici Arıza Algılama: Şalterin normal açma-kapama operasyonlarını yok sayarak sadece aşırı akım, faz kaybı veya kısa devre açmalarında devreye giren mekanik lojik.
Doğrudan Geçmeli Montaj: NS2 serisi ana gövde mekanik aksına tam milimetrik oturan kilit tırnakları ve kusursuz tahrik mili entegrasyonu.
Güvenli Vidalı Terminaller: Kablo pabuçlarının ve endüstriyel kumanda iletkenlerinin titreşim altında gevşemesini önleyen korumalı klemens yapısı.
Kullanım Alanları ve İşletme Avantajları
Duruş Sürelerini Süratle Azaltma: Motorun aşırı yükten mi yoksa ani bir kısa devreden mi durduğunu farklı kontak karakterleri üzerinden bildirerek arıza tespit hızını maksimuma çıkarır.
Esnek Kumanda Tasarımı: Dahili 1NK kontağı sayesinde hata anında kontaktör bobin beslemesini veya start mühürleme hattını donanımsal olarak doğrudan kesebilme güvenliği sunar.
PLC ve SCADA Otomasyon Uyum Kolaylığı: Düşük akımlı lojik sinyalizasyon devrelerini hatasız anahtarlayarak akıllı fabrika otomasyon sistemlerine kusursuz veri akışı sağlar.
| Kritik Operasyonel Kriter | Chint NS2-FA0110 Sinyal Bloğu | Standart Standby Yardımcı Kontaklar | Sağladığı Kritik Pano Avantajı |
| Arıza Seçicilik Özelliği | Sadece Hata ve Trip Anında Konum Değiştirir | Şalter Her Kapatıldığında Konum Değiştirir | Şalterin el ile bakım için kapatılması ile elektriksel bir arıza nedeniyle trip yapmasını net olarak ayırt eder. |
| Kontak Ayrımı ve Yapısı | 1NK Hata artı 1NA Ani Açtırma | Standart Ortak Uçlu 1NA veya 1NK | Termik hata sinyalini kapalı lojik zincirine eklerken, kısa devre sinyalini açık kanal üzerinden PLC otomasyonuna iletir. |
| Mekanik Entegrasyon | NS2 Şasisine Tam Milimetrik Kilitleme | Evrensel Uyumsuz Harici Modüller | Montaj esnasında panoda ekstra vida işçiliğini sıfırlar, şalter mekanizmasına tam doğrusal tork aktarır. |
| Kumanda Esnekliği | Ayrık İzole Kontak Çıkışları | Köprülenmiş Tek Potansiyelli Çıkışlar | Bobin kesme emniyet devresi ile otomasyon giriş kartını birbirinin elektriksel şasesini karıştırmadan ayrı ayrı besler. |
Soru 1: Bu sinyal bloğu şalter el ile (manuel) sıfır konumuna getirildiğinde veya kapatıldığında sinyal verir mi? Cevap: Hayır, NS2-FA0110 modelinin temel mühendislik fonksiyonu sadece elektriksel hataları bildirmektir. Şalter operatör tarafından el ile kapatıldığında kontaklar konum değiştirmez (1NK kapalı kalır, 1NA açık kalır). Kontakların konum değiştirmesi için sistemde bir aşırı yük (termik), faz kaybı veya kısa devre (manyetik) oluşmalı ve şalter kendi iç mekanizmasıyla "Trip" konumuna düşmelidir. Normal açma-kapamaları izlemek için standart yardımcı kontak blokları tercih edilmelidir.
Soru 2: Ürünün kodunda yer alan 1NK+1NA ibaresi kontakların çalışma mantığı açısından neyi ifade eder? Cevap: Bu ibare cihazın içinde bir adet Normalde Kapalı (NC) ve bir adet Normalde Açık (NO) bağımsız kontak olduğunu gösterir. Kontaklardan birincisi (1NK) şalter aşırı yük nedeniyle termik açma yaptığında açılarak bağlı olduğu hattın enerjisini keser; ikincisi (1NA) ise şalter kısa devre nedeniyle ani manyetik açma yaptığında kapanarak "Ani Açtırma Sinyali" üretir. İki hattın giriş ve çıkış terminalleri birbirinden tamamen izoledir.
Soru 3: NS2-FA0110 hata bloğu Chint markasının tüm motor koruma şalter modelleri ile fiziksel olarak uyumlu mudur? Cevap: Bu sinyal bloğu spesifik olarak Chint NS2 serisi motor koruma şalterleri için kalıplanmıştır. NS2 serisinin gövde tırnaklarına, pim aralıklarına ve iç mekanik tetikleme çubuğuna tam uyum sağlar. Chint kütüphanesindeki farklı serideki şalterler veya başka markaların motor koruma şalterleri ile mekanik şasi ve pim uyuşmazlığı nedeniyle kesinlikle birlikte kullanılamaz.
Soru 4: Kontak çıkışlarına bağlanacak akım ve gerilim sınırları otomasyon devrelerinde nasıl seçilmelidir? Cevap: Yardımcı sinyal kontakları motorun ana güç akımını taşımak için değil, kumanda akımlarını iletmek için tasarlanmıştır. Genellikle endüstriyel otomasyonda kullanılan yareti dört volt (24V DC) PLC sinyal devrelerinde veya iki yüz yirmi volt (220V AC) kumanda hatlarında güvenle kullanılır. Kontakların nominal taşıma akım sınırları teknik katalog değerlerine göre seçilmeli, yüksek akımlı röle veya kontaktör bobinleri dışında doğrudan yük bağlanmamalıdır.
Soru 5: Periyodik pano bakımlarında NS2-FA0110 sinyal bloğunda hangi teknik kontroller yapılmalıdır? Cevap: Enerji tamamen kesilmişken, sinyal bloğunun ana şalter gövdesine oturan kilit mekanizmasının gevşeyip gevşemediği ve tam temas halinde olup olmadığı fiziki olarak kontrol edilmelidir. Kumanda kablolarının klemens vidaları periyodik olarak sıkılmalıdır. Ayrıca şalter test moduna alınarak veya manuel trip mekanizması tetiklenerek, yardımcı kontakların konum değiştirip değiştirmediği ve kumanda devresi ile PLC girişlerine sinyalin ulaşıp ulaşmadığı donanımsal olarak test edilmelidir.
