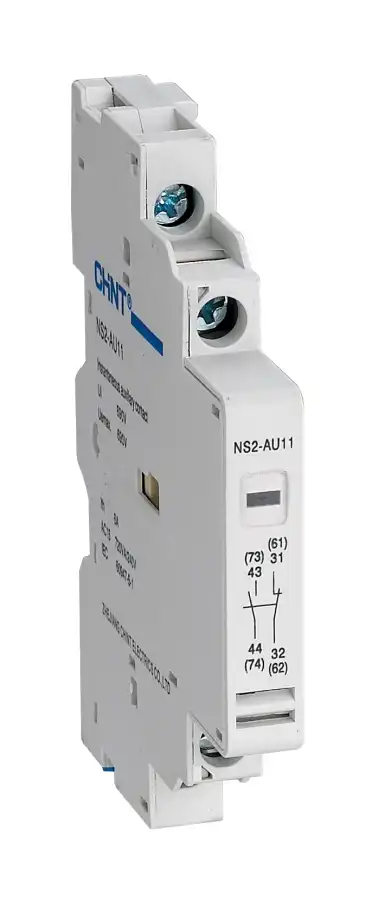

Chint NS2-80B-AU11 Motor Koruma Şalteri Modüler İzleme Ekosistemi (Şalter Açık-Kapalı Pozisyon Geri Bildirimi, Gövdeye Entegre 1NA artı 1NK Hibrit İletken Kontak Yapısı, NS2 Serisi Şalter Gövdeleri ile Tam Eksenel Montaj ve Pim Entegrasyonu, Chint Küresel Endüstriyel Şalt Güvencesi)
Chint NS2-80B-AU11 harici yardımcı kontak bloğu; üretim tesislerindeki motor kontrol merkezlerinde (MCC), fabrika makine kontrol panolarında, su pompalama istasyonlarında, endüstriyel fan fiderlerinde ve tüm ağır hizmet güç dağıtım altyapılarında kullanılan motor koruma şalterlerinin (MKŞ) anlık çalışma durumunu izlemek üzere geliştirilmiş premium bir otomasyon komponentidir. Kompakt ve modüler gövde mimarisi sayesinde elektrik panosu içerisinde ek bir alan kaplamayan bu cihaz, monte edildiği ana şalterin el ile (manuel) veya elektriksel bir arıza nedeniyle konum değiştirmesine bağlı olarak eş zamanlı olarak pozisyon değiştirir. Cihaz, Chint kütüphanesinin ana motor koruma omurgasını oluşturan NS2 serisi motor koruma şalterlerinin yan yüzeyine harici bir adaptör vidalama veya kablolama gerektirmeden, doğrudan geçmeli tırnak yapısıyla saniyeler içinde mekanik ve elektriksel olarak entegre olacak şekilde optimize edilmiştir.
Bu yardımcı kontak bloğunu motor kumanda fiderlerinde hayati kılan temel mühendislik üstünlüğü, şalterin güç terminallerinin açık veya kapalı olma durumunu kontrol katmanına kusursuz bir doğrusallıkla aktarabilmesidir. Gövde üzerinde yer alan 1 adet Normalde Açık (1NA) ve 1 adet Normalde Kapalı (1NK) bağımsız kontak seti, ana şalter kurulduğunda (bir konumuna getirildiğinde) veya kapatıldığında (sıfır konumuna getirildiğinde) ana mekanizma ile tam senkronize olarak durum değiştirir. Dahili 1NA kontak, şalterin devrede olduğunu teyit ederek PLC giriş modüllerine veya merkezi SCADA izleme sistemlerine "Sistem Çalışıyor" lojik verisini iletirken; 1NK kontak ise şalter kapandığında veya trip durumuna geçtiğinde devreye girerek pano kapağındaki kırmızı arıza/durma ikaz lambalarını veya harici sinyalizasyon hatlarını tetikler. Yüksek kaliteli alaşımlardan üretilen iç kontak yüzeyleri, endüstriyel kumanda devrelerindeki düşük akımlı sinyalleri bile ark oluşturmadan ve kararlılıkla iletme rijitliğine sahiptir.
Öne Çıkan Teknik Özellikler
Model ve Spesifik Karakter: Chint NS2 Serisi Motor Koruma Şalterleri İçin Harici Yüzey Pozisyon İzleme Bloğu (Model: NS2-80B-AU11).
Hibrit Kontak Kombinasyonu: Kumanda devrelerini ve PLC giriş hatlarını esnekçe besleyen izole 1NA (Normalde Açık) artı 1NK (Normalde Kapalı) yardımcı sinyal kontak seti.
Tam Senkronize Çalışma Mantığı: Ana şalterin mekanik açma-kapama milleri ile tam eksenel doğrusal bağlantı kurarak gecikmesiz ve hatasız durum aktarımı.
Doğrudan Yan Yüze Geçmeli Montaj: NS2 serisi ana gövde şasisine milimetrik oturan kilit tırnakları ve alet gerektirmeyen montaj kolaylığı.
Güvenli Vidalı Terminaller: İnce kesitli kumanda kablolarının ve kablo yüksüklerinin endüstriyel titreşim altında gevşemesini önleyen korumalı klemens yapısı.
Kullanım Alanları ve İşletme Avantajları
Uzaktan Kesintisiz Durum İzleme: Panonun kapağını açmadan, motor fiderinin enerjili mi yoksa yalıtılmış mı olduğunu PLC yazılımı veya ikaz lambaları üzerinden görmeyi sağlar.
Elektriksel Kilitleme Kolaylığı: Dahili kontakları sayesinde, motor koruma şalteri açık değilken başka bir kontaktörün veya sistem fiderinin devreye girmesini önleyen elektriksel kilit zincirleri kurar.
Rijit ve Modüler Entegrasyon: Şalter gövdesiyle tek bir bütün gibi birleşmesi sayesinde pano içi kablo karmaşasını en aza indirir ve işçilik maliyetlerini düşürür.
| Kritik Operasyonel Kriter | Chint NS2-80B-AU11 Kontak Bloğu | Standart Pano İçi Sinyal Röleleri | Sağladığı Kritik Pano Avantajı |
| Mekanik Bağımlılık | Şalter Millerine Doğrudan Mekanik Bağlı | Akım Hatlarından Harici Beslemeli | Akım veya gerilim dalgalanmalarından bağımsız, şalterin gerçek mekanik pozisyonunu kesin olarak doğrular. |
| Kontak Çeşitliliği | 1NA artı 1NK Tam İzole Çift Kontak | Sınırlı Tek Kontak veya Ortak Uçlu | Hem otomasyon katmanına açık sinyal hem de emniyet zincirine kapalı sinyal beslemesini aynı anda sağlar. |
| Montaj ve İşçilik | Aletsiz Doğrudan Geçmeli Tasarım | Din Rayına Montaj ve Ek Kablolama | Panoda ekstra ray yeri kaplamaz, şalter montajı esnasında kablo pabucu ve işçilik maliyetini sıfırlar. |
| Düşük Akım Kararlılığı | Oksitlenmeye Dirençli Alaşım Yüzey | Yüksek Güçlü Kaba Kontak Yapısı | PLC giriş kartlarının ihtiyaç duyduğu miliamper seviyesindeki mikro lojik sinyalleri kesintisiz iletir. |
Soru 1: Bu yardımcı kontak bloğu şalterin aşırı yük veya kısa devre nedeniyle açma (trip) yapması durumunda pozisyon değiştirir mi? Cevap: Evet, NS2-80B-AU11 yardımcı kontak bloğu şalterin mekanik konumuna doğrudan bağlıdır. Şalter el ile kapatıldığında da, elektriksel bir hata (termik veya manyetik arıza) nedeniyle otomatik olarak trip konumuna düştüğünde de pozisyon değiştirir (Şalter sıfıra veya trip konumuna geldiğinde 1NA kontak açılır, 1NK kontak kapanır). Sadece arıza türünü ayırt etmek istiyorsanız hata sinyal blokları, genel pozisyonu izlemek istiyorsanız bu yardımcı kontak bloğu kullanılmalıdır.
Soru 2: Ürünün kodunda yer alan 1NA+1NK kontak yapısının otomasyon devrelerindeki tam karşılığı nedir? Cevap: Bu yapı cihaz içerisinde iki adet birbirinden bağımsız ve izole kontak olduğunu gösterir. Normalde Açık (NO / 1NA) kontak, şalter kapatıldığında (0 konumu) açık durumdadır, şalter kurulduğunda (1 konumu) kapanarak akım geçirir. Normalde Kapalı (NC / 1NK) kontak ise şalter kapalıyken kapalı durumdadır ve akım geçirir, şalter kurulduğunda açılarak hattı keser. İki kontan giriş ve çıkış klemensleri elektriksel olarak tamamen ayrıdır.
Soru 3: NS2-80B-AU11 yardımcı bloğu Chint markasının tüm şalter serileri ile mekanik olarak birleşebilir mi? Cevap: Bu yardımcı kontak bloğu spesifik olarak Chint NS2 serisi motor koruma şalteri gövdeleri için kalıplanmıştır. NS2 serisinin yan yüzeyinde yer alan mekanik tahrik pimine ve sabitleme yuvalarına tam uyum sağlar. Chint kütüphanesindeki farklı modeldeki şalt ürünleri veya harici markaların motor koruma şalterleri ile şasi ölçüsü uyuşmazlığı nedeniyle kesinlikle birlikte kullanılamaz.
Soru 4: Bu yardımcı kontak terminallerine doğrudan küçük bir asenkron motor veya yüksek güçlü bir yük bağlanabilir mi? Cevap: Kesinlikle hayır. Yardımcı kontaklar motorların ana güç hatlarını anahtarlamak için tasarlanmamıştır. Bu kontakların görevi sadece PLC giriş kartlarına sinyal göndermek, pano kapağındaki ikaz lambalarını yakmak veya kontaktör bobin hatlarını sürmektir. Taşınabileceği maksimum akım ve gerilim sınırları kumanda devresi standartlarındadır (Örneğin 24V DC veya 220V AC sinyal hatları). Yüksek akım çekilmesi kontakların yapışmasına ve cihazın erimesine yol açar.
Soru 5: Periyodik pano bakımlarında yardımcı kontak bloğunda hangi teknik kontroller yapılmalıdır? Cevap: Enerji tamamen kesilmişken, kontak bloğunun ana şalter gövdesine oturan kilit tırnaklarının sağlamlığı ve tam oturma pozisyonu gözlemlenmelidir. Kumanda kablolarının vidalı terminalleri titreşim riskine karşı periyodik olarak kontrol edilip sıkılmalıdır. Ayrıca şalter el ile birkaç kez açılıp kapatılarak, yardımcı kontakların konum değiştirip değiştirmediği bir ölçü aleti (multimetre) yardımıyla veya doğrudan bağlı olduğu otomasyon ekranı üzerinden donanımsal olarak test edilmelidir.
