RDC TTC-160 Optimize Enerji Yönetimi ve Endüstriyel Pano Kaçak Akım Koruma Ekosistemi (160 mm Geniş İç Çap Geçiş Alanı, 200:1 Hassas Vektörel Çevirme Oranı Lojiği, UL94 Standartlarında Alev Almayan Rijit Gövde Mimarisi, 720V Maksimum Sistem Gerilimi Uyumluluğu, 50/60 Hz Şebeke Frekansı Sürümü, RDC Serisi Kombine Koruma Rölesi Kuplajı)
RDC TTC-160 kapalı tip toroid kaçak akım trafosu; orta ve büyük ölçekli endüstriyel tesislerin enerji girişlerinde, yüksek akım çeken ticari ve sanayi panolarında, trafo merkezlerinde, enerji dağıtım istasyonlarında ve jeneratör senkronizasyon dağıtım şebekelerinde, can güvenliğini korumak ve sinsi yangın risklerini kökten engellemek üzere özel olarak tasarlanmış ağır hizmet tipi premium bir algılama şalt komponentidir. Tam 160 mm geniş iç çap pencere geometrisine sahip olan bu trafo; kalın kesitli çoklu XLPE kablo demetlerinin, örgülü güç hatlarının ve endüstriyel bakır bara (busbar) sistemlerinin tek bir gövde içerisinden pürüzsüzce, montaj kolaylığıyla ve alan optimizasyonuyla geçmesine olanak tanır.
Bu toroid akım trafosunu dağıtım hücrelerinde ve endüstriyel revizyonlarda rakipsiz bir emniyet kalkanı kılan temel mühendislik üstünlüğü, yüksek hassasiyetli vektörel akım toplam algılama lojiğidir. Gövdesi içerisinden geçen faz ve nötr hatlarının akım dengesini sürekli tarayan cihaz, yalıtım hatalarından dolayı oluşan o sinsi toprak kaçak akımlarını 200:1 hassas çevirme oranıyla milisaniyeler içinde analog sinyale dönüştürür. Elde edilen bu kritik hata verisi, RDC serisi (RDC-03 veya muadili) mikroişlemcili kaçak akım algılama rölelerine pürüzsüzce aktarılarak ana devre kesicinin (MCCB) ışık hızıyla açtırılmasını sağlar. UL94 standartlarına tam uyumlu, ısıya ve darbelere karşı dirençli alev almayan dayanıklı gövde yapısı, zorlu fabrika ve şantiye ortamlarında elektriksel yalıtımı maksimum düzeyde tutarak uzun ömürlü ve kararlı performans sunar. RDC TTC-160, teknik döküman verileriyle ve endüstriyel şalt standartlarıyla eksiksiz uyumludur.
Öne Çıkan Teknik Özellikler
Model Bilgisi: RDC TTC-160 Kapalı Tip Toroidal Kaçak Akım Algılama Trafosu.
Optimize İç Çap (Geometrik Yapı): Çoklu kalın kablo grupları ve bakır baraların panoda yer kaplamadan rahatça geçişi için 160 mm optimize iç pencere çapı.
Hassas Çevirme Oranı: Kaçak akımları en minimal mikroamper seviyelerinde bile yakalayıp röleye kayıpsız aktaran 200:1 kararlı sargı/çevrim lojiği.
Malzeme Rijitliği: En zorlu endüstriyel panolarda, yüksek ısı altında bile formunu koruyan, UL94 standardına uygun alev almayan gövde yapısı.
Elektriksel Sınırlar: 50/60 Hz şebeke frekanslarında kararlı çalışma ve 720V maksimum sistem gerilimine kadar tam elektriksel izolasyon güvencesi.
Kullanım Alanları ve İşletme Avantajları
Sanayi ve Dağıtım Emniyeti: Büyük akımların döndüğü fider panolarında ve modüler şaselerde can ve mal güvenliğini en üst seviyeye çıkarır.
Esnek ve Pratik Montaj Konforu: Optimize iç hacmi sayesinde pano içindeki kalın kabloları bükmeye gerek kalmadan, sınırlı alanlarda bile pratik entegrasyon ve işçilik tasarrufu sağlar.
Yangına Karşı Tam Koruma Semantiği: 300 mA ve üzeri sinsi toprak kaçak akımlarını röle üzerinden anında yakalayarak, ark kaynaklı endüstriyel pano yangınlarının önüne geçer.
| Kritik Operasyonel Kriter | RDC TTC-160 Toroid Trafosu | Standart Küçük Çaplı Toroidler | Sağladığı Kritik Pano Avantajı |
| İç Çap Ölçüsü (Pencere) | 160 mm Optimize Geniş Alan | Genellikle 35 mm - 80 mm Arası | Tali ve ana fider panolarındaki kalın XLPE kablo demetlerinin rahatça geçmesini sağlar; montaj alanında yer kazandırır. |
| Çevirme Oranı Kararlılığı | 200:1 Hassas Analog Çevrim | Değişken veya Düşük Oranlar | Mikroişlemcili RDC röle grubuna en doğru hata akımı bilgisini milisaniyeler içinde ileterek hatalı açmaları (trip) önler. |
| Gövde Isı ve Yangın Direnci | UL94 Alev Almayan Yapı | Standart Plastik Gövdeler | Yüksek akım altında panodu oluşabilecek lokal ısınmalardan veya ark durumlarından etkilenmez, yalıtımı korur. |
| Sistem Gerilimi Dayanımı | 720V Maksimum Rijitlik | Sınırlı Alçak Gerilim Seviyeleri | Endüstriyel trifaze ağır şebekelerde ve enerji dağıtım istasyonlarında güvenle kullanılabilen elektriksel kalkan sunar. |
Soru 1: Bu toroid trafosunun 160 mm iç çapa sahip olmasının mühendislik sahasındaki gerçek karşılığı nedir? Cevap: bu çap usta panocu için tam bir altın orandır! Ana panolardan çıkan orta-büyük güçteki fider hatlarında (örneğin 400A, 630A nominal akımlı kompakt şalter çıkışlarında) kablo kesitleri oldukça kalındır. 210 mm’lik dev model panoda fazla yer kaplayıp montajı zorlaştırabilecekken, standart 80-110 mm’lik toroidler ise kalın kablo demetlerini sıkıştırarak yalıtım riskine yol açabilir. TTC-160, 160 mm’lik penceresiyle hem kabloların rahatça geçmesini sağlar hem de panoda gereksiz yer işgalini önleyerek harika bir montaj optimizasyonu sunar.
Soru 2: Vektörel toplam lojiğiyle kaçak akım algılama sistemi nasıl çalışır? İçinden toprak kablosu da geçmeli midir? Cevap: Kesinlikle hayır, bu sahada yapılan en sinsi ve tehlikeli montaj hatasıdır, lojiği hemen netleştirelim! Toroid akım trafolarının içinden sadece ve sadece güç taşıyan hatlar (R-S-T fazları ve eğer sistemde varsa mutlaka Nötr hattı) geçmelidir. Sistemdeki koruma topraklama hattı (PE) kesinlikle toroidin içinden GEÇMEMELİDİR. Normal şartlarda fazlardan giden akım nötrden geri döner ve toroid içindeki manyetik alanların vektörel toplamı sıfır olur ($I_R + I_S + I_T + I_N = 0$). Eğer sistemde bir yalıtım hatası olup akım toprağa kaçarsa, dönüş akımı eksileceği için bu denge bozulur, toroid üzerinde bir akı oluşur ve 200:1 oranıyla röle tetiklenir. Eğer toprak kablosunu da içeri sokarsan, kaçan akım yine toroidin içinden döneceği için cihaz körleşir ve kaçakları asla algılayamaz!

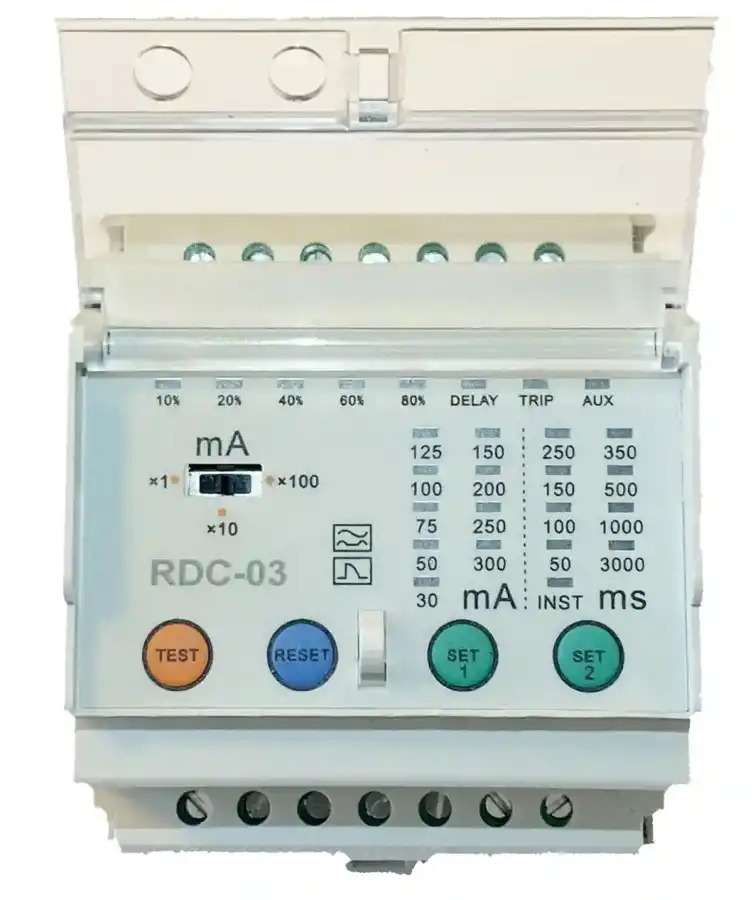

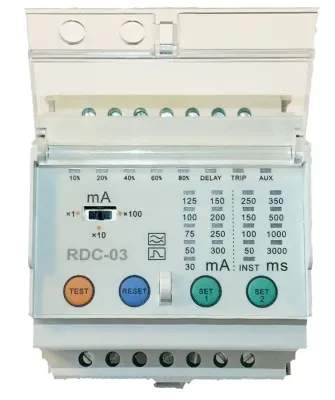

Soru 3: 200:1 çevirme oranı ne anlama gelir ve röle seçimi bu orana göre nasıl kurgulanmalıdır? Cevap: Mühendislik sahasındaki o altın hesabı hemen yapalım: 200:1 çevirme oranı, toroidin içinden geçen hatlarda meydana gelen her 200 mA’lik hata/kaçak akımına karşılık, toroidin çıkış klemenslerinde röleye 1 mA’lik narin bir sekonder sinyal akımı fırlatılacağı anlamına gelir. Bu oran endüstriyel kaçak akım koruma liginde bir standarttır. Bu yüzden TTC-160 toroidini panoya bağlarken, giriş lojiği 200:1 oranına göre kalibre edilmiş olan mikroişlemcili RDC-03 veya tam uyumlu RDC serisi harici kaçak akım algılama röleleriyle birlikte kombine etmelisin. Yanlış oranda bir röle seçersen, röle akımı yanlış okur; ya sistemi gereksiz yere açtırır ya da gerçek bir tehlikede sessiz kalır.
Soru 4: Cihaz tek başına sistemi açtırabilir mi, yoksa arkasında ek şalt elemanlarına ihtiyaç var mıdır? Cevap: toroid akım trafoları kendi başlarına mekanik bir açtırma veya koruma yapamazlar; onlar sistemin sadece "duyu organıdır". Kusursuz bir koruma ekosistemi için panoda şu 3’lü sacayağının eksiksiz kurulması şarttır: 1- Sinyali algılayan toroid trafo (TTC-160), 2- Bu sinyali işleyip karar veren kaçak akım rölesi (RDC-03), 3- Röleden gelen emirle akımı fiziksel olarak kesen, üzerinde açtırma bobini (shunt trip) takılı olan bir Kompakt Şalter (MCCB) veya Açık Tip Şalter (ACB). Bu üçlü kombine kuplaj kurulmadan panoda koruma sağlanamaz.
Soru 5: Ürünün alev almayan gövdeye sahip olması ve 720V yalıtım sınırı endüstriyel panolarda neden önemlidir? Cevap: Ağır sanayi tesislerindeki elektriksel kararlılık için hayati önem taşır. Büyük motorların kalkış anlarında, şebekede oluşan harmonik dalgalanmalarda veya ani yüksek gerilim piklerinde standart plastik gövdeler delinebilir veya ark oluşturabilir. UL94 standardına uygun alev almayan rijit gövde og 720V maksimum yalıtım sınırı, yüksek ısı altında bile cihazın sargı bütünlüğünü korur. Böylece en zorlu çalışma koşullarında bile toroid pürüzsüzce tarama yapmaya devam eder.
