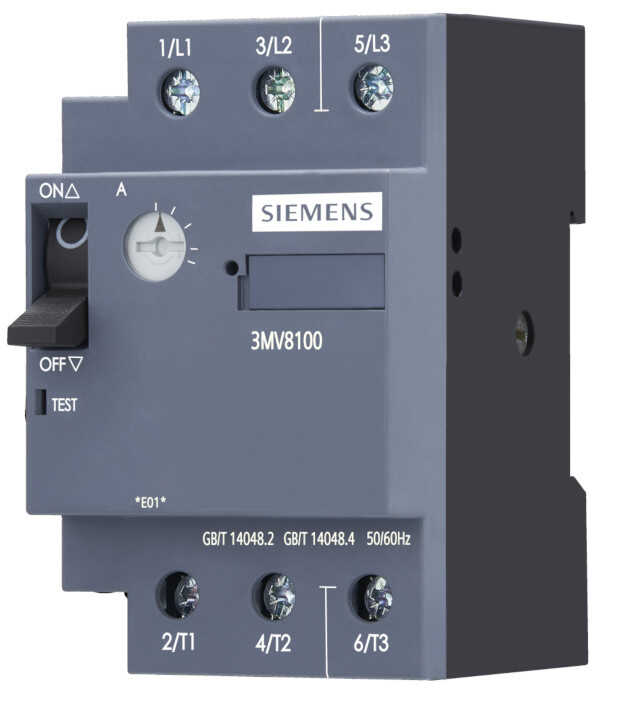

Siemens Sinoplus 3MV8100‑0MG00 Hassas Ayarlı Motor Koruma Şalteri (1.0 – 1.6 A / 3 Kutup / Termik-Manyetik)
Siemens 3MV8100‑0MG00, endüstriyel tesislerde, HVAC (iklimlendirme) sistemlerinde, küçük ölçekli pompa istasyonlarında ve makine imalat hatlarında düşük güçlü motorları korumak üzere tasarlanmış Sinoplus 3MV8 serisi bir motor koruma şalteridir (MKŞ). Elektrik motorlarının en büyük düşmanı olan aşırı yük (termik) ve ani kısa devre (manyetik) arızalarına karşı tek bir gövdede çift yönlü tam koruma sağlar.
1.0 ila 1.6 Amper arasında hassas olarak ayarlanabilen termik akım skalası, özellikle küçük güçlü (kesirli beygir gücündeki) motorların sargı yapılarına tam uyum gösterir. Motor milindeki mekanik zorlanmalar veya faz kesilmesi gibi durumlarda meydana gelen aşırı akımları saliseler içinde algılayan cihaz, kontaktörden önce devreyi keserek motorun yanmasını kesin olarak önler. Kompakt şasi yapısı ve güçlü manyetik atma kapasitesiyle panolarınızın güvenlik standardını maksimuma çıkarır.
Öne Çıkan Teknik Özellikler
Model Kodu: 3MV8100‑0MG00 (Sinoplus 3MV8 Serisi)
Ürün Kodu: 39.3MV8100‑0MG00
Ürün Tipi: Termik - Manyetik Motor Koruma Şalteri (MPCB)
Termik Ayar Sahası: 1.0 Amper – 1.6 Amper (Ön paneldeki ayar kadranı ile ayarlanabilir)
Kutup Sayısı: 3 Kutup (Trifaze motor korumasına tam uyumlu)
Bağlantı Tipi: Güçlendirilmiş vidalı terminal bağlantıları
Koruma Sınıfı: IP20 (Parmak temasına karşı korumalı emniyetli gövde)
Çalışma Sıcaklığı: –20 °C ila +55 °C arası zorlu ortam koşullarına dayanıklı kabin mimarisi
Montaj Biçimi: Standart 35mm DIN rayına uygun, kompakt pano tipi tasarım
Kullanım Alanları ve Avantajları
Hassas Motorlar İçin Nokta Atışı Koruma: Fan, küçük sirkülasyon pompaları, brülör motorları ve konveyör tahrik üniteleri gibi düşük akımla çalışan elektrik motorlarının korunmasında yüksek hassasiyet sunar.
Termik ve Manyetik Koruma Tek Gövdede: Hem motorun uzun süreli aşırı yüklenmesini (termik) hem de şebeke kaynaklı ani kısa devre akımlarını (manyetik) tek cihazla keserek panoda yer ve maliyet tasarrufu sağlar.
Sinoplus Güvencesi ve Ekonomisi: Siemens mühendislik standartlarıyla üretilen Sinoplus serisi, ağır sanayi kalitesini bütçe dostu projelerle buluşturarak B2B bayileriniz için rekabetçi bir fiyat avantajı sunar.
Kolay Kalibrasyon: Ön yüzeyinde bulunan korumalı ayar vidası sayesinde saha teknisyenleri, motorun etiketinde yazan nominal akım değerini saniyeler içinde şaltere set edebilir.
Karşılaştırma Tablosu: Motor Koruma Şalteri (MKŞ) vs Standart Otomat + Termik Röle
| Kritik Operasyonel Değerlendirme | Siemens 3MV8100‑0MG00 MKŞ (Bu Ürün) | Standart Otomat + Ekstra Termik Röle Kombinasyonu | Sağladığı Kritik Pano Tasarım Avantajı |
| Pano İçi Kapladığı Alan | Ultra Kompakt (Tek cihaz yer kaplar) | Yüksek (İki ayrı cihaz ve arabağlantı kabloları) | Panolarda milimetrik yer kazandırır, dağıtım kutusu boyutlarını küçültür. |
| Kısa Devre Kesme Performansı | Yüksek (Motor yüklerine özel manyetik atma) | Standart (Genel hat koruma karakteri) | Kısa devre anında kontaktör kontaklarının yapışmasını ve motorun zarar görmesini engeller. |
| Montaj ve İşçilik Süresi | Saniyeler içinde (Tek tıkla raya montaj) | Uzun (İki cihaz arası köprüleme ve kablolama gerekir) | Pano montaj işçilik maliyetlerini ve bağlantı gevşekliği risklerini minimuma indirir. |
| Arıza Sonrası Yeniden Kurma | Pratik mandal mekanizması (On/Off) | Kompleks (Termik röle resetleme + otomat kaldırma) | Bakım ekiplerinin arızayı fark etmesini ve sistemi yeniden devreye almasını hızlandırır. |
Sıkça Sorulan Sorular
Bu motor koruma şalteri monofaze (220V) motorlarda kullanılabilir mi?
Evet, kullanılabilir. Monofaze motorlarda akım dengesini sağlamak ve şalterin "faz yokluğu" korumasına takılıp erken açma yapmasını önlemek için, faz hattını şalterin birinci kutbundan girip, ikinci kutbundan çıkarıp, üçüncü kutbuna köprüleyerek (seri bağlayarak) güvenle kullanabilirsiniz.
1.0 – 1.6 A ayar sahası tam olarak neyi ifade eder?
Bu şalterin koruma yapabileceği motorun nominal çalışma akımının bu aralıkta olması gerektiğini ifade eder. Örneğin, motor etiketinizde akım değeri 1.2A veya 1.5A yazıyorsa, bu şalter üzerindeki ayar vidasını o değere getirerek tam koruma sağlarsınız. Motor akımınız 1.8A ise bir üst akım sınıfındaki şalteri seçmelisiniz.
Ürünün üzerindeki IP20 koruma sınıfı ne anlama gelir?
IP20 koruma sınıfı, cihazın elektrik klemens bağlantılarının el ve parmak temasına karşı korunaklı olduğunu, montaj veya ayar esnasında operatörün yanlışlıkla canlı hatlara dokunarak elektrik çarpılmasına maruz kalmayacağını tescil eden emniyet standardıdır.
