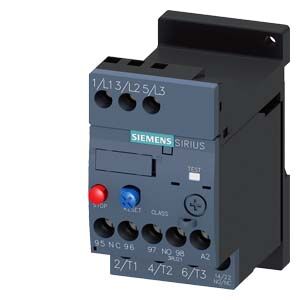

Siemens SIRIUS 3RU21 Serisi Bağımsız DIN Ray Montajlı Hassas Mikro Termik Aşırı Yük Rölesi (0.28 - 0.40 Amper / Faz Kaybı Hassasiyetli / 1 Normalde Açık + 1 Normalde Kapalı Kontak / Boy S00 / Ürün Kodu: 3RU2116-0EB1)
Siemens 3RU2116-0EB1, endüstriyel tesislerdeki narin dozaj pompalarında, medikal laboratuvar test cihazlarında, CNC yağlama ünitelerinde ve mikro konveyör sürücülerinde yer alan 0.09 kW ile 0.12 kW bandındaki asenkron motorları aşırı yüke ve mekanik sıkışmalara karşı korumak için tasarlanmış "bağımsız formda" bir elektromekanik röledir. Standart termikler sadece uyumlu bir kontaktörün altına pimlerle geçmeli olarak bağlanabilirken, bu eşsiz model fabrikasyon olarak standart 35mm DIN rayına doğrudan takılabilen (Stand-alone installation) özel gövde yapısıyla ve kendi giriş klemensleriyle gelir. Bu özellik, pano tasarımcısına sınırsız yerleşim özgürlüğü sunar.
Cihazın 0.28 ile 0.40 Amper arasındaki ultra hassas ayar potansiyometresi, standart tesisat sigortalarının (otomatların) es geçtiği o kılcal sıkışma akımlarını milimetrik olarak algılar. Alman şalt mühendisliğinin bimetal dehası sayesinde, küçük bir pompa mekanik bir engele takıldığında motor sargıları kritik sıcaklığa ulaşmadan devreyi keser. Ayrıca SIRIUS jenerasyonunun standart donanımı olan "Faz Kaybı Hassasiyeti" (Phase Failure Sensitivity) ile motorun iki faza kalıp şebekeden dengesiz güç çekmesini anında fark eder. Üzerindeki 1NO ve 1NC yardımcı kontakları ile sistemi anında durdururken, SCADA merkezine "Motor Sıkıştı" arıza sinyalini gönderir.
Öne Çıkan Teknik Özellikler
Model Serisi: 3RU21 (Siemens SIRIUS Yeni Jenerasyon Motor Koruma)
Termik Ayar Sahası: 0.28 A - 0.40 A (Mikro motor etiket akımına göre milimetrik bimetal kalibrasyonu)
Gövde Büyüklüğü: S00 Boy (Dar makine panolarına tam uyumlu kompakt mimari)
Montaj Tipi: Standart 35mm DIN Rayına Bağımsız Montaj (Altında kontaktör olma zorunluluğu yoktur, dahili raya oturma tırnağı içerir)
Yardımcı Kontak Yapısı: 1 NO (Normalde Açık - PLC/Sinyal için) + 1 NC (Normalde Kapalı - Devre kesmek için)
Koruma Sınıfı: CLASS 10 (Asenkron motor kalkış demerajları için güvenilir tolerans sınıfı)
Ekstra Koruma Fonksiyonu: Faz asimetrisi ve motorun iki faza kalması durumunda hızlandırılmış termal açma
Kullanım Alanları ve Avantajları
Bağımsız Pano Mimarisinde Alternatifsiz: Kontaktör ile termik rölenin farklı pano raflarında olduğu dağınık tasarımlarda veya SSR (Solid State Röle) kullanılan yüksek frekanslı anahtarlama panolarında montaj kolaylığı sağlar.
Ekstra Adaptör Maliyetini Sıfırlar: Cihazı raya oturtmak için piyasada bulunması zor olan harici "montaj mesnedi" adaptörlerine para ödemenize gerek kalmaz, ürün kutudan raya geçmeye hazır çıkar.
0.09 kW Mikro Motorlarda Kesin Koruma: Küçük bir yağlama pompasının yanması on binlerce liralık işleme aparatının kırılmasına sebep olabilir. Bu röle, 0.4 Amperi aşan en ufak bir inlemeyi hissederek felaketleri önler.
Sahada Kolay İSG Denetimi: Ön yüzündeki test butonu ile periyodik bakım yapılabilir; mavi renkli Manuel/Otomatik reset modları ile iş güvenliği kurallarına göre motorun tekrar devreye girme koşulu belirlenebilir.
Teknik Karşılaştırma Tablosu: Ray Montajlı Termik vs Direkt Pinli (Kontaktör Altı) Termik
| Kritik Operasyonel Kriter | Siemens 3RU2116-0EB1 (Ray Montajlı - Bu Ürün) | Standart 3RU21 Serisi (Direkt Pinli Montaj) | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Montaj ve Yerleşim Özgürlüğü | Standart 35mm DIN Rayına Bağımsız Takılır | Sadece uyumlu bir S00 kontaktörün altına saplanabilir | Pano tasarımcılarına sınırsız yerleşim özgürlüğü sunar, SSR veya farklı şaltlarla kablolu kullanım esnekliği yaratır. |
| Bağlantı Adaptörü İhtiyacı | Yoktur (Dahili klemensleri ve ray tırnağı vardır) | Raya takmak için harici pahalı plastik aparat (mesnet) gerekir | Pano atölyesine ekstra adaptör maliyeti yaşatmaz, montaj ve tedarik süresini yarı yarıya kısaltır. |
| Kablolama Altyapısı | Üstten giriş, alttan çıkış şeklinde klasik kablolanır | Üst tarafı sabit bakır pinlerdir, sadece kontaktöre girer | Eski yanan veya farklı marka bir termik röleyi revize ederken, ana kontaktörü değiştirmeden doğrudan raya takıp kabloyla besleme imkanı tanır. |
| Koruma Karakteristiği | Bimetal genleşme, CLASS 10, Faz Kaybı Koruması | Bimetal genleşme, CLASS 10, Faz Kaybı Koruması | Milimetrik koruma hassasiyetinden zerre ödün vermeden maksimum mekanik montaj esnekliği sunar. |
Sıkça Sorulan Sorular
Termik rölenin üzerindeki ayar vidasını (0.28 - 0.40A) tam olarak hangi değere set etmeliyim?
Ayar vidası, daima koruduğu o narin mikro motorun metal gövde etiketinde (plakasında) yer alan "Nominal Çalışma Akımı (In)" değerine set edilmelidir. Eğer laboratuvar pompanızın etiketinde 0.32A yazıyorsa, potansiyometreyi tam 0.32 çizgisine almalısınız. Röleyi "makine taşırken atmaya kalkmasın" mantığıyla sürekli en üst sınır olan 0.40A'e dayamak, motor 0.35 Amperde sıkışıp inlediğinde tehlikenin algılanmamasına ve incecik sargıların erimesine sebep olur.
Bu cihaz "Raya Montajlı" ise bunu istesem doğrudan bir kontaktörün altına pimleriyle saplayabilir miyim?
Hayır. Bu modelin (Sonu "1" ile biten 3RU2116-0EB1) üst kısmında, standart kontaktörlerin altına saplanan o sivri uzun bakır pinler yer almaz. Onun yerine, panodan gelen kabloları girebilmeniz için standart vidalı klemens yuvaları bulunur. Bu nedenle kontaktörün alt deliklerine "geçmeli" olarak saplanmaz; kontaktör ile röleyi panoya dizip aralarına kısa kablolarla köprü atarak (kablaj ile) bağlantı yapmanız gerekir.
0.28 - 0.40 Amper çok düşük bir akım değeri değil mi? Cihaz kısa devrede ne yapar?
Evet, endüstriyel dünyada şebeke geriliminde çalışan genellikle 0.09 kW (90 Watt) gücündeki en küçük, en narin asenkron motorlara denk gelen spesifik bir mikro güçtür. Unutmayın ki termik röleler (Thermal Overload Relays) kısa devreleri algılayıp kesecek bir iç şalter mekanizmasına (ark söndürme hücresine) sahip değildir. Görevleri sadece uzun süreli aşırı yüklenmeleri algılamaktır. Sisteminizi kısa devre patlamalarına karşı korumak için, devrenin başına mutlaka uygun amperajlı bir Motor Koruma Şalteri (MKŞ) veya minyatür devre kesici (MCB) takılmalıdır.
