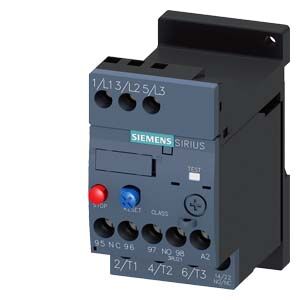

Siemens SIRIUS 3RU21 Serisi Bağımsız DIN Ray Montajlı Hassas Termik Aşırı Yük Rölesi (0.43 - 0.63 Amper / Faz Kaybı Hassasiyetli / 1 Normalde Açık + 1 Normalde Kapalı Kontak / Boy S00 / Ürün Kodu: 3RU2116-0GB1)
Siemens 3RU2116-0GB1, endüstriyel tesislerdeki narin dozaj pompalarında, CNC tezgahlarının hassas yağlama ünitelerinde, laboratuvar mikserlerinde ve mikro konveyör sürücülerinde yer alan 0.18 kW bandındaki asenkron motorları aşırı yüke ve mekanik sıkışmalara karşı korumak için tasarlanmış bağımsız formda bir elektromekanik röledir. Standart termik röleler sadece uyumlu bir kontaktörün altına bağlanabilirken, bu model fabrikasyon olarak standart 35mm DIN rayına doğrudan takılabilen (Stand-alone installation) özel gövde yapısıyla (kendi kablo giriş klemensleriyle) gelir. Bu eşsiz form, panonuzdaki yerleşim kısıtlamalarını ortadan kaldırır ve uzak fider hatlarında tam bir koruma hiyerarşisi kurmanızı sağlar.
Cihazın 0.43 ile 0.63 Amper arasındaki ultra hassas ayar potansiyometresi, standart tesisat koruma elemanlarının (otomatların) es geçtiği o kılcal sıkışma akımlarını algılar. Alman şalt mühendisliğinin bimetal dehası sayesinde, küçük bir pompa veya fan mekanik bir engele takılıp inlemeye başladığında, motor sargıları kritik sıcaklığa ulaşmadan kontrol devresini keser. Ayrıca SIRIUS jenerasyonunun standart zırhı olan "Faz Kaybı Hassasiyeti" (Phase Failure Sensitivity) ile motorun iki faza kalıp şebekeden dengesiz güç çekmesini anında fark eder. Üzerindeki 1NO ve 1NC yardımcı kontakları ile sistemi anında durdururken, SCADA veya PLC merkezine "Motor Zorlandı" arıza sinyalini gönderir.
Öne Çıkan Teknik Özellikler
Model Serisi: 3RU21 (Siemens SIRIUS Yeni Jenerasyon Motor Koruma)
Termik Ayar Sahası: 0.43 A - 0.63 A (Mikro motor etiket akımına göre milimetrik bimetal kalibrasyonu)
Gövde Büyüklüğü: S00 Boy (Dar makine panolarına tam uyumlu kompakt mimari)
Montaj Tipi: Standart 35mm DIN Rayına Bağımsız Montaj (Altında kontaktör olma zorunluluğu yoktur)
Yardımcı Kontak Yapısı: 1 NO (Normalde Açık - PLC/Alarm sinyali için) + 1 NC (Normalde Kapalı - Bobin enerjisini kesmek için)
Koruma Sınıfı: CLASS 10 (Asenkron motor kalkış demerajları için güvenilir bekleme sınıfı)
Ekstra Koruma Fonksiyonu: Faz asimetrisi ve faz kaybı durumunda hızlandırılmış termal açma mekanizması
Kullanım Alanları ve Avantajları
Bağımsız Pano Mimarisinde Esneklik: Kontaktör ile termik rölenin farklı pano raflarında olması gereken özel makine tasarımlarında veya katı hal rölesi (SSR) kullanılan narin ısıtıcı/motor panolarında alternatifsizdir.
0.18 kW Mikro Motorlarda Kesin Koruma: Küçük bir CNC soğutma pompasının yanması on binlerce liralık işleme ucunun kırılmasına sebep olabilir. Bu röle, 0.6 Amperi aşan ufak bir zorlanmayı hissederek mekanik felaketleri önler.
Akıllı Arıza Sinyalizasyonu: 1NO kontağı üzerinden ikaz lambalarına entegre olarak, tesisteki hangi küçük pompanın arızaya geçtiğini karanlıkta aramadan anında tespit etmenizi sağlar.
Sahada Kolay Test ve İSG Uyumu: Ön yüzündeki kırmızı test butonu ile periyodik bakım yapılabilir; mavi renkli manuel ve otomatik (Manual/Auto) reset seçicisi ile İSG kurallarına göre motorun tekrar devreye girme koşulu belirlenebilir.
Teknik Karşılaştırma Tablosu: Ray Montajlı Termik vs Direkt Pinli (Kontaktör Altı) Termik
| Kritik Operasyonel Kriter | Siemens 3RU2116-0GB1 (Ray Montajlı - Bu Ürün) | Standart 3RU21 Serisi (Direkt Pinli) | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Montaj ve Yerleşim Özgürlüğü | Standart 35mm DIN Rayına Bağımsız Takılır | Sadece uyumlu bir S00 kontaktörün altına saplanabilir | Pano tasarımcılarına sınırsız yerleşim özgürlüğü sunar, SSR veya farklı şaltlarla kullanım esnekliği yaratır. |
| Bağlantı Adaptörü Maliyeti | Yoktur (Kendi giriş klemenslerine sahiptir) | Raya takmak için harici pahalı plastik aparat (mesnet) gerekir | Pano atölyesine ekstra adaptör maliyeti ve parça arama çilesi yaşatmaz, kutudan çıktığı an raya geçmeye hazırdır. |
| Kablolama Altyapısı | Üstten giriş, alttan çıkış şeklinde klasik kablolanır | Üst tarafı sabit bakır pinlerdir, sadece kontaktöre girer | Eski yanan veya farklı marka bir termik röleyi revize ederken, ana kontaktörü değiştirmeden doğrudan raya monte edilip kabloyla bağlanabilir. |
| Koruma Karakteristiği | Bimetal genleşme, CLASS 10, Faz Kaybı Koruması | Bimetal genleşme, CLASS 10, Faz Kaybı Koruması | Koruma standartlarından ve reaksiyon hızından hiçbir ödün vermeden maksimum mekanik montaj esnekliği sunar. |
Sıkça Sorulan Sorular
Termik rölenin üzerindeki ayar vidasını (0.43 - 0.63A) tam olarak hangi değere set etmeliyim?
Ayar vidası, daima koruduğu mikro motorun metal gövde etiketinde (plakasında) yer alan "Nominal Çalışma Akımı (In)" değerine set edilmelidir. Eğer yağlama pompanızın etiketinde 0.55A yazıyorsa, potansiyometreyi tam 0.55 çizgisine almalısınız. Röleyi "makine taşırken durmasın" mantığıyla sürekli 0.63A sınırına dayamak, motor 0.60 Amperde sıkışıp inlediğinde tehlikenin algılanmamasına ve o incecik stator sargılarının kavrulmasına sebep olur.
Bu cihaz "Raya Montajlı" ise bunu istesem doğrudan bir kontaktörün altına saplayabilir miyim?
Hayır. Bu modelin (3RU2116-0GB1) üst kısmında, standart kontaktörlerin altına saplanan o uzun ve sivri bakır pinler yer almaz. Onun yerine, panodan gelen kabloları girebilmeniz için standart vidalı klemens yuvaları bulunur. Ayrıca arka yüzeyinde raya kilitlenmesini sağlayan yaylı tırnaklar vardır. Bu nedenle kontaktörün altına "geçmeli" olarak saplanmaz; kontaktör ile röleyi yan yana veya alt alta dizip aralarına kısa kablolarla köprü atarak bağlantı yapmanız gerekir.
0.43 - 0.63 Amper çok düşük bir akım değeri değil mi? Cihaz kısa devrede ne yapar?
Evet, endüstriyel dünyada genellikle 0.18 kW (180 Watt) gücündeki çok spesifik ve narin asenkron motorlara denk gelen bir mikro güçtür. Ancak unutmayın ki termik röleler (Thermal Overload Relays) kısa devreleri algılayıp kesecek bir iç şalter mekanizmasına (ark söndürme hücresine) sahip değildir. Görevleri sadece uzun süreli aşırı yüklenmeleri ve mekanik zorlanmaları algılamaktır. Sisteminizi kısa devreye karşı korumak için rölenin önüne mutlaka uygun amperajlı bir Motor Koruma Şalteri (MKŞ) veya minyatür devre kesici (MCB) takılmalıdır.
