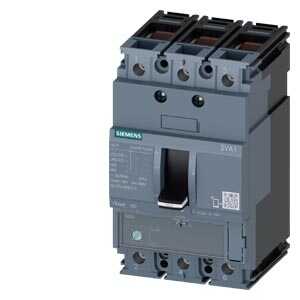

Siemens SENTRON 3VA Serisi Termik Ayarlı Kompakt Güç Şalteri (18A - 25A Ayarlanabilir Nominal Akım Sahası / 36kA Kısa Devre Kesme Kapasitesi / 3 Kutup Trifaze Hat Koruma / Ürün Kodu: 3VA1125-4EE36-0AA0)
Siemens SENTRON 3VA1125-4EE36-0AA0; endüstriyel atölyelerden ticari merkezlere, modern ofis binalarından alt dağıtım panolarına kadar elektrik enerjisi dağıtımının her aşamasında esneklik, yüksek verimlilik ve tavizsiz güvenlik sunmak üzere tasarlanmış premium bir kompakt şalterdir (MCCB). 3 kutuplu rijit gövde yapısı içinde 25 Amperlik kesintisiz üst sınır güç taşıma kapasitesi sunan bu ünite; modüler yapısı sayesinde elektrik panolarının planlanmasından işletmesine kadar tüm prosesleri destekler ve operatör ile tesis emniyetini tam güvenli hale getirir.
Bu şalteri projelerde öncelikli tercih kılan en büyük teknik üstünlüğü; premium 3VA kalitesi, sahada el ile ayarlanabilir termik ünitesi ve kompakt boyutlarına rağmen sunduğu 36kA kesme gücüdür. Üzerinde yer alan bağımsız termik potansiyometresi sayesinde, şalterin koruma eşiğini 18 Amper ile 25 Amper arasında hattın gerçek yük karakteristiğine göre kolayca ayarlayabilirsiniz. Sabit manyetik koruması ise ani kısa devre ve faz çakışması durumlarında milisaniyeler içinde kontakları ayırarak panonun zarar görmesini, kabloların erimesini ve tesis genelinde yangın çıkma riskini kesin olarak önler.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA Premium Güç Dağıtım Ekosistemi.
Kutup Sayısı: 3 Kutup (3P - Endüstriyel ve ticari trifaze şebekelerle tam uyumlu).
Nominal Akım Ayar Sahası: 18 Amper ile 25 Amper arasında el ile ayarlanabilir bimetal mekanizma (TM220 ATAM).
Kısa Devre Kesme Kapasitesi: 36kA (380/415V AC şebekelerde tali panolar ve makine fiderleri için en ideal koruma sınıfı).
Manyetik Koruma Eşiği: 320 Amper Sabit (Yüksek hızlı acil kısa devre savunması).
Kompakt 160A Şasi: Optimize edilmiş boyutları sayesinde pano içinde az yer kaplar, yan yana montajlarda maksimum alan tasarrufu ve işçilik kolaylığı sağlar.
Kullanım Alanları ve İşletme Avantajları
Tali Dağıtım ve Liniye Panoları: Ticari binalarda, yürüyen merdiven, havalandırma üniteleri ve küçük motor linyelerinin ana kesicisi olarak en güvenilir çözümü sunar.
Hassas Makine Fiderleri: Endüstriyel panolarda küçük güçlü makineleri ve otomasyon panolarının besleme hatlarını aşırı yüklere karşı kararlılıkla korur.
Kablo ve Tesisat Güvencesi: Ayarlanabilir termik yapısı sayesinde, çekilen kablo kesitinin akım taşıma kapasitesine tam uyum sağlayarak sinsi aşırı yük ısınmalarını engeller.
Modüler Aksesuar Uyumu: Yardımcı kontaklar, uzaktan açtırma bobinleri ve ray montaj adaptörleri gibi aksesuarlarla otomasyon şemalarına kolayca entegre olur.
| Kritik Operasyonel Kriter | Siemens 3VA1125-4EE36-0AA0 | Standart Sabit Tip Şalterler | Sağladığı Kritik Pano Avantajı |
| Akım Ayar Esnekliği | 18A - 25A Arası (Ayarlanabilir) | Sabit (Değiştirilemez) | Yük veya kablo revizyonlarında şalteri sökmeden kalibrasyon sağlar. |
| Kısa Devre Kesme Gücü | 36kA (S Tipi Dengeli Koruma) | Genellikle 16kA - 25kA | Kısa devre şoklarını panoya ve bağlı cihazlara zarar vermeden güvenle sönümler. |
| Ürün Segmenti | Premium 3VA Serisi | Standart / Ekonomik Seriler | Daha yüksek elektriksel ömür ve çok geniş aksesuar montaj esnekliği sunar. |
| Pano Alan Verimliliği | Ultra Kompakt 160A Şasi | Hantal ve Geniş Tasarımlar | Pano içinde daha az yer kaplayarak dikey ve yatay montajda esneklik sağlar. |
Sıkça Sorulan Sorular
Şalter üzerindeki "18A - 25A" ayarı nasıl yapılır?
Şalterin ön yüzünde yer alan termik ayar vidasını düz uçlu bir tornavida yardımıyla döndürerek, korumaya geçmesini istediğiniz akım değerini (Örneğin 18A, 22A veya 25A) ok hizasına getirmeniz yeterlidir.
Bu şalter elektrik panolarında sigorta rayına monte edilebilir mi?
Evet, Siemens 3VA1 serisinin bu kompakt şasisi için üretilen özel DIN rayı adaptörleri ile standart sigorta rayına (35mm) saniyeler içinde monte edilebilir. Bu sayede modüler panolarda montaj hızı maksimuma çıkar.
