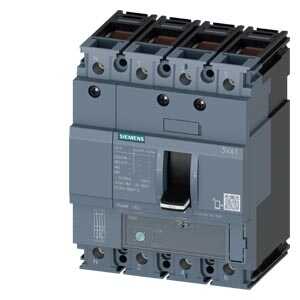

Siemens SENTRON 3VA Serisi Termik Ayarlı Kompakt Güç Şalteri (44A - 63A Ayarlanabilir Nominal Akım Sahası / 36kA Kısa Devre Kesme Kapasitesi / 4 Kutup Nötr Entegreli Trifaze Koruma / Ürün Kodu: 3VA1163-4EE46-0AA0)
Siemens SENTRON 3VA1163-4EE46-0AA0; endüstriyel fabrikalardan ticari merkezlere, modern ofis binalarından alt dağıtım fiderlerine kadar elektrik enerjisi dağıtımının her aşamasında esneklik, yüksek verimlilik ve tam emniyet sunmak üzere tasarlanmış premium bir kompakt şalterdir (MCCB). 4 kutuplu rijit gövde yapısı içinde 63 Amperlik kesintisiz üst sınır güç taşıma kapasitesi sunan bu ünite; modüler yapısı sayesinde elektrik panolarının planlanmasından işletmesine kadar tüm prosesleri destekler ve operatör ile tesis emniyetini tam güvenli hale verir.
Bu şalteri projelerde öncelikli tercih kılan en büyük teknik üstünlüğü; premium 3VA kalitesi, sahada el ile ayarlanabilir termik ünitesi ve 4 Kutup (4P) bütünsel izolasyon mimarisidir. Üzerinde yer alan bağımsız termik potansiyometresi sayesinde, şalterin koruma eşiğini 44 Amper ile 63 Amper arasında hattın gerçek yük karakteristiğine göre kolayca ayarlayabilirsiniz. Sabit manyetik koruması ise ani kısa devre ve faz çakışması durumlarında milisaniyeler içinde kontakları ayırarak panonun zarar görmesini kesin olarak önler. 4 kutuplu tasarımı sayesinde faz hatlarıyla birlikte nötr hattını da fiziksel olarak keserek sinsi dönüş akımlarını engeller ve bakım sırasında tam yalıtım emniyeti sunar.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA Premium Dağıtım Ekosistemi.
Kutup Sayısı: 4 Kutup (4P - 3 Faz + 1 Nötr hattını eş zamanlı kesen bütünsel emniyet mimarisi).
Nominal Akım Ayar Sahası: 44 Amper ile 63 Amper arasında el ile ayarlanabilir bimetal mekanizma (TM220 ATAM).
Kısa Devre Kesme Kapasitesi: 36kA (380/415V AC şebekelerde tali panolar ve makine fiderleri için en ideal koruma sınıfı).
Manyetik Koruma Eşiği: 630 Amper Sabit (Yüksek hızlı acil kısa devre savunması).
Kompakt 160A Şasi: Optimize edilmiş boyutları sayesinde pano içinde az yer kaplar, montaj esnekliği ve işçilik kolaylığı sağlar.
Kullanım Alanları ve İşletme Avantajları
Tali Dağıtım ve Fider Panoları: Ticari binalarda ve atölyelerde küçük linyelerin ve alt dağıtım panolarının ana kesicisi olarak en güvenilir çözümü sunar.
Şebeke - Jeneratör Transfer Panoları: 63A gücündeki transfer (ATS) sistemlerinde nötr hattını da keserek tesis genelinde tam izolasyon sağlar.
Kablo ve Tesisat Güvencesi: Ayarlanabilir termik yapısı sayesinde, çekilen kablo kesitinin akım taşıma limitlerine tam uyum sağlayarak sinsi aşırı yük ısınmalarını engeller.
İş Sağlığı ve Güvenliği (İSG): Şalter indirildiği an nötr hattı da mekanik olarak ayrıldığı için bakım sırasında yüzde 100 güvenli bir çalışma alanı sunar.
| Kritik Operasyonel Kriter | Siemens 3VA1163-4EE46-0AA0 (4P) | Standart 3 Kutup (3P) Şalterler | Sağladığı Kritik Pano Avantajı |
| Nötr Hattı Güvenliği | Tam Emniyet (Nötr fiziksel olarak kesilir) | Yok (Nötr barası sabit kalır) | Bakım sırasında nötr üzerinden gelebilecek çarpılma ve ark riskini bitirir. |
| Akım Ayar Esnekliği | 44A - 63A Arası (Ayarlanabilir) | Sabit (Değiştirilemez) | Yük veya kablo revizyonlarında şalteri sökmeden kalibrasyon sağlar. |
| Kısa Devre Kesme Gücü | 36kA (S Tipi Dengeli Koruma) | Genellikle 16kA - 25kA | Kısa devre şoklarını panoya ve bağlı cihazlara zarar vermeden güvenle sönümler. |
| Ürün Segmenti | Premium 3VA Serisi | Standart / Ekonomik Seriler | Daha yüksek elektriksel ömür ve çok geniş aksesuar montaj esnekliği sunar. |
Sıkça Sorulan Sorular
Şalter üzerindeki "44A - 63A" ayarı nasıl yapılır?
Şalterin ön yüzünde yer alan termik ayar vidasını düz uçlu bir tornavida yardımıyla döndürerek, korumaya geçmesini istediğiniz akım değerini (Örneğin 45A, 55A veya 63A) ok hizasına getirmeniz yeterlidir.
Bu şalter elektrik panolarında sigorta rayına monte edilebilir mi?
Evet, Siemens 3VA1 serisinin bu kompakt şasisi için üretilen özel DIN rayı adaptörleri ile sigorta rayına monte edilebilir. Ancak rijitlik açısından pano taban sacına vida ile montajı sıklıkla tercih edilir.
