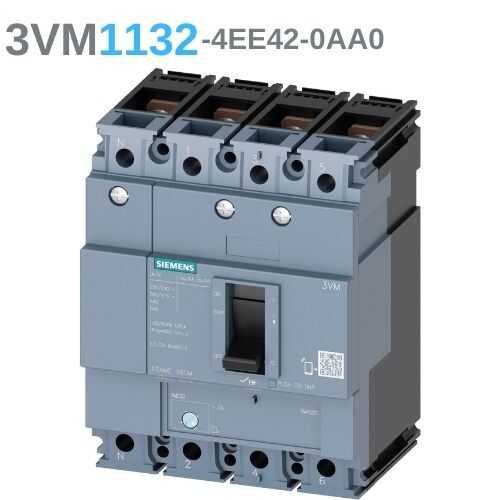

Siemens 3VM Serisi Termik Ayarlı Kompakt Güç Şalteri (22A - 32A Ayarlanabilir Nominal Akım Sahası / 36kA Kısa Devre Kesme Kapasitesi / 4 Kutup Nötr Entegreli Trifaze Koruma / Ürün Kodu: 3VM1132-4EE42-0AA0)
Siemens 3VM1132-4EE42-0AA0; binalardan ticari merkezlere, konut projelerinden standart endüstriyel tali panolara kadar modern elektrik enerjisi dağıtımının her aşamasında uygun maliyet ve yüksek verimlilik sunmak üzere tasarlanmış bir kompakt şalterdir (MCCB). 4 kutuplu rijit şasi yapısı içinde 32 Amperlik üst sınır güç taşıma kapasitesi sunan bu ünite; modüler yapısı sayesinde elektrik panolarının planlanmasından işletmesine kadar tüm prosesleri destekler ve operatör ile tesis emniyetini tam güvenli hale getirir.
Bu şalteri projelerde öncelikli tercih kılan en büyük üstünlüğü; uygun maliyetli yapısı, el ile ayarlanabilir termik ünitesi ve 4 Kutup (4P) bütünsel izolasyon mimarisidir. Üzerinde yer alan bağımsız termik (Ir) potansiyometresi sayesinde, nominal akımı 22 Amper ile 32 Amper arasında hattın gerçek yüküne göre kolayca ayarlayabilirsiniz. Sabit manyetik koruması ise ani kısa devre durumlarında milisaniyeler içinde tepki vererek sistemi mutlak bir hasardan korur. 4 kutuplu tasarımı sayesinde faz hatlarıyla birlikte nötr hattını da fiziksel olarak keserek sinsi dönüş akımlarını engeller ve tam yalıtım emniyeti sunar.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens 3VM Standart ve Ekonomik Dağıtım Ekosistemi.
Kutup Sayısı: 4 Kutup (4P - 3 Faz + 1 Nötr hattını eş zamanlı kesen bütünsel emniyet mimarisi).
Nominal Akım Ayar Sahası (Ir): 22A ile 32A arasında el ile ayarlanabilir bimetal mekanizma.
Kısa Devre Kesme Kapasitesi (Icu): 36kA (380/415V AC şebekelerde standart bina ve tali panolar için ideal koruma sınıfı).
Koruma Türü: ATAM (Aşırı yüklere karşı ayarlanabilir termik bimetal, ani kısa devrelere karşı sabit manyetik koruma).
Kompakt Tasarım: Minimal 100A şasisi ile pano içinde maksimum yer tasarrufu sağlar.
Kullanım Alanları ve İşletme Avantajları
Konut ve Ticari Bina Panoları: Ana dağıtım veya tali panolarda kolon hattı koruması ve nötr yalıtımı için en ekonomik çözümdür.
Aydınlatma ve Güç Linyeleri: Hassas akım çeken cihazların ve yoğun LED aydınlatma gruplarının güvenli korunmasını sağlar.
Hızlı ve Kolay Ayar: Yazılım veya karmaşık ekranlar gerektirmeden, sadece bir tornavida ile koruma eşiği sahada set edilebilir.
İş Sağlığı ve Güvenliği (İSG): Şalter indirildiği an nötr hattı da mekanik olarak ayrıldığı için bakım sırasında %100 güvenli bir çalışma alanı sunar.
| Kritik Operasyonel Kriter | Siemens 3VM1132-4EE42-0AA0 (4P) | Standart 3 Kutup (3P) Şalterler | Sağladığı Kritik Avantaj |
| Nötr Hattı Güvenliği | Tam Emniyet (Nötr fiziksel olarak kesilir) | Yok (Nötr barası sabit kalır) | Bakım sırasında nötr üzerinden gelebilecek çarpılma ve ark riskini bitirir. |
| Maliyet / Performans | Çok Yüksek (Ekonomik Şasi Avantajı) | Premium Segment / Yüksek Maliyet | Temel koruma ihtiyaçlarında bütçeyi zorlamadan Siemens kalitesine ulaşmanızı sağlar. |
| Akım Ayar Esnekliği | 22A - 32A Arası (Esnek) | Sabit veya Kısıtlı Tip | Hattın çekim gücüne göre şalteri değiştirmeden hassas koruma sunar. |
| Montaj Pratikliği | Kompakt (Ray montajına uygun) | Sadece Taban Sacına Montaj | Modüler panolarda sigorta rayına asılabilme esnekliği sağlar. |
Sıkça Sorulan Sorular
Nötr hattının da kesilmesi neden önemlidir?
Faz hatlarındaki enerji kesilse bile nötr hattı üzerinden sinsi dönüş akımları gelebilir. Özellikle 4 kutuplu şalter kullanmak, bakım anında nötr hattını da ayırarak personeli elektriksel risklerden korur ve sistemdeki faz-nötr dengesizliklerini daha iyi yönetir.
Bu şalter sigorta rayına monte edilebilir mi?
Evet. 3VM11 şasisi doğrudan pano sacına vidalanabildiği gibi, harici olarak satılan bir ray montaj adaptörü ile standart 35 mm DIN rayına (sigorta rayına) da kolayca takılabilir.
