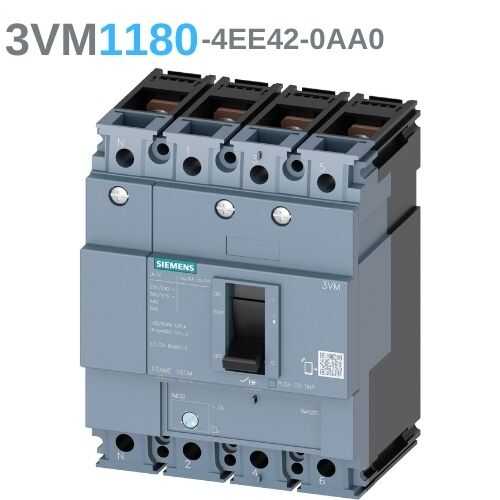

Siemens 3VM Serisi Termik Ayarlı Kompakt Güç Şalteri (56A - 80A Ayarlanabilir Nominal Akım Sahası / 36kA Kısa Devre Kesme Kapasitesi / 4 Kutup Nötr Entegreli Trifaze Koruma / Ürün Kodu: 3VM1180-4EE42-0AA0)
Siemens 3VM1180-4EE42-0AA0; ticari binalardan konut projelerine ve tali dağıtım panolarına kadar elektrik enerjisi dağıtımında uygun maliyetli ve verimli uygulamalara duyulan ihtiyacı karşılamak üzere özel olarak tasarlanmıştır. Modüler ve yüksek değişkenliğe sahip bir sistem olan 3VM serisi, projenizin planlanmasından operasyonuna kadar her aşamada güvenilir bir operatör ve tesis koruması sağlar. 4 kutuplu rijit yapısıyla faz ve nötr hatlarını aynı anda keserek sistem güvenliğini en üst seviyeye taşır.
Bu şalteri projelerde öncelikli tercih kılan en büyük teknik üstünlüğü; Siemens kalitesini bütçe dostu 3VM serisi avantajıyla sunması ve sahada el ile ayarlanabilir termik ünitesidir. Üzerinde yer alan bağımsız termik potansiyometresi sayesinde, şalterin koruma eşiğini 56 Amper ile 80 Amper arasında hattın gerçek yüküne göre kolayca ayarlayabilirsiniz. Sabit manyetik koruması ise ani kısa devre durumlarında milisaniyeler içinde kontakları ayırarak tesisatın zarar görmesini kesin olarak önler.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens 3VM Verimli Dağıtım Ekosistemi (Maliyet Odaklı Projeler İçin İdeal).
Kutup Sayısı: 4 Kutup (4P - 3 Faz + 1 Nötr hattını eş zamanlı kesen bütünsel emniyet mimarisi).
Nominal Akım Ayar Sahası: 56 Amper ile 80 Amper arasında el ile ayarlanabilir termik mekanizma.
Kısa Devre Kesme Kapasitesi: 36kA (380/415V AC şebekelerde tali panolar ve fider çıkışları için optimize edilmiş koruma sınıfı).
Manyetik Koruma Eşiği: 800 Amper Sabit (Yüksek hızlı acil kısa devre savunması).
Kompakt Tasarım: 160A şasi boyutları sayesinde pano içinde az yer kaplar, montaj esnekliği sağlar.
Kullanım Alanları ve İşletme Avantajları
Tali Dağıtım ve Liniye Panoları: Ticari binalarda küçük/orta ölçekli linyelerin ve alt dağıtım panolarının ana kesicisi olarak en maliyet verimli çözümü sunar.
Şebeke - Jeneratör Transfer Panoları: 80A gücündeki transfer (ATS) sistemlerinde nötr hattını da keserek tesis genelinde tam izolasyon sağlar.
Kablo ve Tesisat Güvencesi: Ayarlanabilir termik yapısı sayesinde, çekilen kablo kesitinin akım taşıma limitlerine tam uyum sağlayarak sinsi aşırı yük ısınmalarını engeller.
Hızlı Müdahale: Herhangi bir teknik yazılım gerektirmeden, bir tornavida ile sahada anında kalibrasyon imkanı sunar.
| Kritik Operasyonel Kriter | Siemens 3VM1180-4EE42-0AA0 (4P) | Standart 3 Kutup (3P) Şalterler | Sağladığı Kritik Pano Avantajı |
| Nötr Hattı Güvenliği | Tam Emniyet (Nötr fiziksel olarak kesilir) | Yok (Nötr barası sabit kalır) | Bakım sırasında nötr üzerinden gelebilecek çarpılma riskini bitirir. |
| Akım Ayar Esnekliği | 56A - 80A Arası (Ayarlanabilir) | Sabit (Değiştirilemez) | Yük revizyonlarında şalteri sökmeden kalibrasyon sağlar. |
| Kısa Devre Kesme Gücü | 36kA (Dengeli Proje Koruması) | Genellikle 16kA - 25kA | Kısa devre şoklarını panoya zarar vermeden güvenle sönümler. |
| Ürün Konsepti | Fiyat / Performans Odaklı 3VM | Premium 3VA Serisi | Temel projelerde yüksek maliyet avantajı sağlar. |
Sıkça Sorulan Sorular
Şalter üzerindeki "56A - 80A" ayarı nasıl yapılır?
Şalterin ön yüzünde yer alan termik ayar vidasını düz uçlu bir tornavida yardımıyla döndürerek, korumaya geçmesini istediğiniz akım değerini (Örneğin 60A veya 80A) ok hizasına getirmeniz yeterlidir.
Bu şalter sigorta rayına monte edilebilir mi?
Evet, bu şasi boyutu için üretilen özel DIN rayı adaptörleri yardımıyla standart sigorta rayına monte edilebilir. Ancak rijitlik açısından taban sacına vida ile montaj tavsiye edilir.
