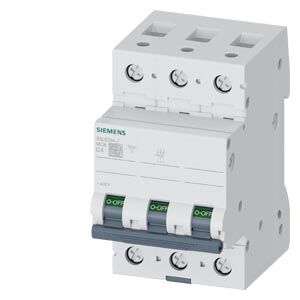

Siemens 5SL4 Serisi Yüksek Kararlılıklı Endüstriyel Trifaze Otomatik Sigorta / W-Otomat (3 Amper Nominal Akım Kapasitesi / 3 Kutuplu - 3 Fazlı Rijit Gövde / C Tipi Endüstriyel Gecikmeli Karakteristik / 10kA Maksimum Kısa Devre Kesme Gücü / 400V AC Premium Şebeke Standartı / Ürün Kodu: 5SL4303-7)
Siemens 5SL4303-7, endüstriyel üretim fabrikalarının otomasyon ve kontrol panolarında, veri merkezlerinde, büyük ticari tesislerde ve iklimlendirme/havalandırma merkezlerinde üç fazlı (trifaze) en hassas fiderlerin en üst düzey emniyetle korunması için özel olarak geliştirilmiş premium segmente ait bir otomatik sigortadır (w-otomat). 3 kutuplu rijit gövde yapısında kutup başına 3 Amperlik kesintisiz güç taşıma kapasitesi sunan bu akıllı koruma elemanı; hat üzerinden geçen akımın güvenli sınırları aşması (aşırı yük) veya saniyeler içinde devasa boyutlara ulaşan 10.000 Amperlik kısa devre şokları meydana gelmesi durumunda, bağlı bulunduğu hassas fideri milisaniyeler seviyesinde şebekeden ayırarak kabloların yanmasını ve pahalı endüstriyel kartların, mikro motorların zarar görmesini kesin olarak engeller.
Cihazı şalt dünyasında sınıfsız bir endüstriyel lider kılan en büyük teknik üstünlüğü; 10kA maksimum kısa devre kesme kapasitesi ve dar akım eşiğindeki ağır hizmet tipi usta dostu montaj mimarisidir. C tipi gecikmeli endüstriyel yapısı sayesinde, küçük trifaze fanların, kontrol trafolarının veya endüstriyel selenoid bobinlerin ilk devreye girme anlarındaki (demeraj) anlık akım piklerini bir arıza olarak algılamaz ve sigortanın gereksiz yere atmasını önleyerek üretim sürekliliğini maksimuma çıkarır. Siemens'in patentli kare gövde mimarisi, pano içi montaj rayına (DIN Rayı) harici hiçbir alet gerektirmeden saniyeler içinde oturmasını sağlarken, pano içindeki yan sigortaları veya tarak barayı sökmeden, sadece ilgili sigortayı raydan bağımsızca çekip alabilme (çift yönlü hızlı çıkarma) dehası sunar. IP20 dokunma emniyetli terminal yapısı ise usta montaj ekiplerinin ve işletme personelinin İSG standartlarına yüzde 100 uyumlu olarak güvenle çalışmasını garanti eder.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens 5SL4 Ağır Sanayi og Yüksek Enerjili Dağıtım Panoları Otomatik Sigorta Ekosistemi
Kutup Yapısı: 3 Kutup / Trifaze (3P - Üç ayrı faz hattını aynı anda tek bir mekanik mandalla izleme, kontrol etme og arıza anında 3 fazı birden kesme emniyeti)
Nominal Akım (In): 3 Amper (Mikro güçteki trifaze motorlar, otomasyon kumanda fiderleri, hassas fan ve kontrol trafoları ile koruma devreleri için tam kalibreli mikro cerrahi koruma)
Çalışma Gerilimi: 400 Volt AC (Alternatif Akım) endüstriyel ağır şebeke gerilimi ile kusursuz kararlılık
Açma Karakteristiği: C Tipi (Endüstriyel hassas yüklerin ve endüktif devrelerin kalkış akımlarına dayanıklı, gecikmeli termik ve manyetik koridor beyni)
Kısa Devre Kesme Kapasitesi: 10kA / 10.000 Amper (Ana dağıtım panolarına yakın tali noktalarda oluşabilecek devasa kısa devre akımlarını panoyu patlatmadan sönümleme gücü)
Fiziksel Tasarım: IP20 Dokunma Emniyetli Terminal Yapısı (İSG standartlarına yüzde 100 uyumlu, izole edilmiş vida ve klemens yuvaları)
Montaj Esnekliği: Çift Yönlü Çıkarılabilme Özelliği (Pano içindeki tarak barayı sökmeden, sadece ilgili sigortayı raydan bağımsızca çekip alabilme konforu)
Kullanım Alanları ve İşletme Avantajları
Mikro Güçteki Trifaze Motor ve Fan Fiderleri: Endüstriyel pano soğutma fanları, küçük dozaj pompaları, mikro konveyör hatları ve tahrik ünitelerinin giriş hatlarında güvenilir koruma hattı kurar.
Hassas Endüstriyel Pano Kumanda ve Kontrol Devreleri: Otomasyon panolarının içindeki narin kontrol trafolarını, sinyalizasyon donanımlarını og kuplaj röle gruplarını sinsi aşırı yüklere karşı korur.
Özel Enstrümantasyon ve Ölçüm Hücreleri: Fabrika ve makine otomasyon hatlarındaki üç fazlı ölçüm cihazlarının ve sensör besleme fiderlerinin girişlerinde tam emniyetli koruma sağlar.
Hızlı Kablolama ve Kusursuz Montaj: Alt ve üst terminallerde hem tarak baranın hem de esnek / çok damarlı kalın bakır kabloların aynı anda güvenle sıkıştırılmasına imkan veren çift hazneli klemens mimarisi sunar.
Teknik Karşılaştırma Tablosu: Siemens 5SL4 10kA Premium Sigorta vs Standart 6kA Trifaze Sigortalar
| Kritik Operasyonel Kriter | Siemens 5SL4303-7 10kA (Bu Ürün) | Standart 3P 6kA Otomatik Sigortalar | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Kısa Devre Kesme Kapasitesi | Mükemmel (10kA / 10.000 Amper patlama enerjisine kadar kontak yapıştırmadan devreyi keser) | Standart (6kA seviyesinde kalır, ana panoya yakın yüksek enerjili kısa devrelerde patlayabilir) | Enerji yoğunluğunun yüksek olduğu endüstriyel panolarda sigortanın gövdesinin dağılmasını önler, tesis emniyetini maksimuma çıkarır. |
| Demeraj Akımı Dayanımı | Mükemmel (C tipi yapısı ile endüktif mikro yüklerin ilk kalkış anındaki anlık 5-10 katı pik akımlarına dayanır) | Gecikmeli ama sınırlı şasi (Düşük kA şasiler yüksek ısıda kararlılığını kaybedebilir) | Mikro trifaze motorların ve trafoların devreye girme anında sigortanın gereksiz yere atmasını kesin olarak bloke eder, üretimi durdurmaz. |
| Kutupsal Emniyet Beyni | 3 Kutuplu Entegre Mandal (Herhangi bir fazda arıza olduğunda 3 fazı birden aynı anda keser) | Ariba Modüller (Yan yana dizilmiş tekli sigortalarda sadece arızalı faz atar, diğer fazlar akmaya devam eder) | Trifaze mikro cihazların iki faza kalıp (faz kaybı) aşırı ısınmasını ve bobinlerinin yanmasını kesin olarak engelleyen mekanik emniyet sunar. |
| Pano İçi Güvenlik Seviyesi | Premium (Ağır sanayi şartlarına, yüksek ortam sıcaklıklarına ve ani akım şoklarına ekstra dayanıklı şasi) | Standart (Genellikle konut ve hafif ticari binalar için optimize edilmiştir) | Zorlu fabrika ortamlarında, tozlu ve titreşimli panolarda sigortanın ömrünü uzatır, kararlı çalışmasını garanti eder. |
Sıkça Sorulan Sorular
6kA sigortalar yerine neden bu 10kA kesme kapasitesine sahip 5SL4 serisini tercih etmeliyiz?
Amper değeri (3A) sigortanın normal şartlarda taşıyacağı akımdır. kA değeri (10kA) ise bir kısa devre anında o noktada oluşabilecek maksimum patlama ve ark enerjisidir. Eğer panonuz fabrikanın ana trafosuna veya ana dağıtım panosuna yakın bir noktadaysa, kısa devre anında hattan anlık olarak çok devasa bir enerji akışı olur. Eğer o noktaya 6kA sigorta takarsanız, sigorta kısa devreyi kesemeden kendi içinde patlar ve kontakları birbirine yapışır. Bu 10kA premium şalter, o devasa kısa devre şokunu panoya zarar vermeden pürüzsüzce söndürür.
Trifaze bir fideri korumak için neden 3 kutuplu entegre bir sigorta kullanmak zorundayız? 3 tane tek kutuplu (1P) 3A sigorta taksak olmaz mı?
Bu sahada usta ekiplerin yaptığı en ölümcül hatalardan biridir! Eğer 3 tane tek kutuplu sigorta takarsanız, fiderin bağlı olduğu fazlardan sadece birinde kısa devre olduğunda sadece o fazın sigortası atar. Diğer iki faz elektrik vermeye devam eder. Bağlı olan mikro trifaze cihaz veya motor iki faza kaldığı an (faz kaybı) kilitlenir, devasa bir akım çekmeye başlar og dakikalar içinde bobinleri eriyerek yanar. Bu Siemens 3 kutuplu sigortanın iç mekanizması birbirine bağlıdır; hangi fazda arıza olursa olsun, mandal küt diye üç fazı birden aynı anda keser ve narin cihazınızı mutlak ölümden kurtarır.
Neden 2 Amper veya 4 Amper değil de özellikle 3 Amper sigorta tercih etmeliyiz?
Bu tamamen mühendislik hesaplarıyla ve korunan cihazın nominal akımıyla ilgilidir. Eğer panonuzdaki mikro fan veya kontrol trafosu normalde 1.5 Amper akım çekiyorsa, oraya 10 Amper sigorta takmak hattı korumasız bırakmaktır. Çünkü bir sıkışma veya aşırı ısınma anında yük 4 Amper akım çekse bile 10A sigorta bunu arıza sanmaz ve atmaz, cihaz yanar. 2 Amper takarsanız da kalkış anlarında gereksiz açma yapabilir. İşte bu 3 Amperlik spesifik model, tam sınırda kalarak o sinsi arıza boşluğunu kapatan profesyonel bir hassas çözümdür.
