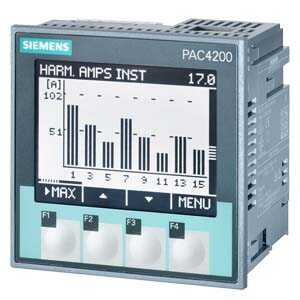

Siemens SENTRON PAC4200 Premium Serisi Enerji ve Güç Kalitesi Analizörü (Class 0.2S Üstün Ölçüm Doğruluğu / 64. Harmoniğe Kadar Detaylı THD Analizi / Entegre Modbus TCP Ethernet Portu ve Web Server / Endüstriyel Enerji Yönetimi ve Verimliliği İçin Pano Kapağı Tipi Şasi / Ürün Kodu: 7KM4212-0BA00-3AA0)
Siemens'in 7KM Serisi SENTRON PAC4200 modeli, endüstriyel enerji yönetimi ve ölçüm ihtiyaçları için yüksek performanslı, premium segment bir enerji analizörüdür. 7KM4212-0BA00-3AA0 ürün koduyla elektrik piyasasına sunulan bu cihaz; enerji tüketimini, güç kalitesini ve sistem performansını detaylı bir şekilde izleme, kaydetme ve analiz etme yeteneği sunar. Siemens'in en yüksek mühendislik standartları ve uluslararası normlara uygun olarak üretilmiş olup, projenizin planlanmasından operasyonuna kadar her proses aşamasını destekler ve tamamen güvenilir bir operatör, şebeke ve tesis emniyeti sağlar.
SENTRON PAC4200 enerji analizörü, kapsamlı ölçüm ve analiz yetenekleri ile enerji sistemlerinin ve trafo fiderlerinin maksimum verimlilikle optimize edilmesine yardımcı olur. Yüksek doğruluk sınıfı ve kararlı çalışma performansıyla, sinsi güç kayıplarını açığa çıkararak enerji maliyetlerini düşürmek ve karbon ayak izini yönetmek için mükemmel bir çözümdür. Kullanıcı dostu grafik arayüzü, gelişmiş veri raporlama özellikleri, dahili geniş hafızası ve olay kaydı (Event Log) hafızası ile enerji yönetimini ve şebeke arıza teşhis süreçlerini daha etkili, pürüzsüz ve profesyonel hale getirir.
Öne Çıkan Teknik Özellikler
Model ve Seri: Siemens 7KM SENTRON PAC Üst Düzey Enerji İzleme Ekosistemi (Maliyet kontrolü, şebeke kalitesi ve SCADA entegrasyonu odaklı büyük projeler için ideal).
Ölçüm Hassasiyeti: Class 0.2S (IEC 62053-22) üstün doğruluk sınıfı ile enerji tüketim ölçümünde sıfıra yakın sapma oranı.
Güç Kalitesi Analizi: Akım ve gerilim parametrelerinde 64. harmoniğe kadar detaylı spektrum analizi ve toplam harmonik bozulma (THD) izleme gücü.
Haberleşme Altyapısı: Entegre RJ45 Ethernet portu (Modbus TCP) ve dahili Web Sunucusu (Web Server) ile doğrudan IP üzerinden uzaktan erişim kolaylığı.
Gelişmiş Hafıza Mimarisi: Şebekede meydana gelen gerilim çökmelerini, kesintileri ve limit aşımlarını zaman damgalı olarak dahili hafızasına kaydetme yeteneği.
Ekran Özellikleri: Çok dilli destek sunan, yüksek çözünürlüklü dijital grafik LCD ekranı ile pano önünde net okunabilirlik avantajı.
Kullanım Alanları ve İşletme Avantajları
ISO 50001 Enerji Yönetim Sistemleri: Fabrikaların ve ticari binaların enerji tüketim trendlerini alt kırılımlarına kadar raporlayarak enerji verimliliği projelerine yasal ve teknik zemin hazırlar.
Kritik Tesisler ve Veri Merkezleri (Data Center): Güç kalitesindeki en ufak bir fliker (kırpışma) veya gerilim dalgalanmasını anında yakalayarak hassas IT ve sunucu donanımlarının zarar görmesini engeller.
Reaktif Güç ve Ceza Takibi: Endüstriyel tesislerin endüktif ve kapasitif reaktif oranlarını anlık izleyerek, tesisin kompanzasyon panosundaki aksaklıklar yüzünden reaktif cezaya girmesini kesin olarak önler.
SCADA ve Enerji İzleme Yazılımı Entegrasyonu: Standart Modbus TCP protokolü sayesinde Siemens Desigo CC, SENTRON Powerconfig veya üçüncü parti SCADA yazılımlarına pürüzsüz ve hızlı bir şekilde veri aktarır.
| Kritik Operasyonel Kriter | Siemens SENTRON PAC4200 (Premium) | Standart Tali Pano Tipi Analizörler | Sağladığı Kritik Pano Avantajı |
| Ölçüm Doğruluk Sınıfı | Class 0.2S (Ultra Hassas Sınıf) | Genellikle Class 1 veya Sınıf 0.5 | Enerji tüketimini ve kayıpları resmi sayaç hassasiyetinde ölçerek hatasız maliyet hesabı sunar. |
| Harmonik Detayı | 64. Harmoniğe Kadar Tek Tek Ölçüm | Sadece Toplam THD veya 31. Harmonik | Şebekeyi kirleten spesifik makineleri veya inverterleri nokta atışı tespit etmeni sağlar. |
| Uzaktan Erişim (Yazılımsız) | Dahili Web Server (IP üzerinden direkt) | Yok (Özel yazılım veya gateway zorunlu) | Bilgisayardan veya akıllı telefondan tarayıcıyı açarak şalter durumunu ve enerjiyi canlı izletir. |
| Arıza ve Olay Kaydı | Zaman Damgalı Dahili Hafıza (Event Log) | Yok (Anlık veri gösterir) | Şebekede gece yarısı yaşanan dalgalanmanın tam saatini ve boyutunu geriye dönük raporlar. |
Sıkça Sorulan Sorular
PAC4200 analizörün akım ölçümü panoda nasıl bağlanır?
Dostum, bu seviyedeki cihazlar doğrudan yüksek akım hatlarına bağlanamaz. Panodaki ana baralara veya fider kablolarına takılan X/5A veya X/1A çıkışlı Akım Trafolarının (Müşterek Trafolar) sekonder uçları analizörün akım giriş terminallerine ($I_1, I_2, I_3$) bağlanır. Cihazın arayüzünden akım trafosunun dönüştürme oranı (Örn: 1000/5A) bir kez girildiğinde, usta ekipler panonun ana gücünü pürüzsüzce ekranda görmeye başlar.
Cihaz üzerindeki dahili Web Sunucusu (Web Server) sahada ne işe yarar?
Bu özellik usta otomasyon ekipleri için muazzam bir kolaylıktır dostum. Cihaza bir IP adresi tanımlayıp fabrikanın yerel internet ağına bağladığında, bilgisayarının web tarayıcısına (Chrome, Edge vb.) o IP adresini yazarak analizörün içine harici hiçbir SCADA yazılımı satın almadan doğrudan girebilirsin. Tüm anlık ölçümleri, gerilim grafiklerini ve tüketim raporlarını ofisinden ayrılmadan, konforlu bir şekilde yönetebilirsin.
