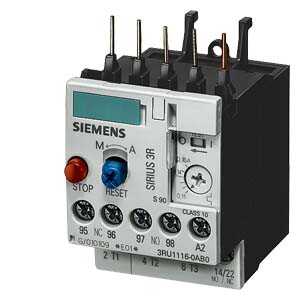

Siemens SIRIUS 3RU1 Serisi Klasik 1. Jenerasyon Termik Aşırı Yük Rölesi (1.1 - 1.6 Amper / Faz Kaybı Hassasiyetli / 1 Normalde Açık + 1 Normalde Kapalı Kontak / S00 Kontaktör Altı Direkt Montaj / Ürün Kodu: 3RU1146-1AB0)
Siemens 3RU1116-1AB0, endüstriyel tesislerdeki sirkülasyon pompaları, küçük konveyör bantları, paketleme makinesi sürücüleri ve pano havalandırma fanları gibi 0.55 kW (0.75 HP) bandındaki asenkron motorları aşırı yüke karşı korumak için tasarlanmış efsanevi SIRIUS 1. jenerasyon elektromekanik röledir. Klasik 3RU1 serisi, şalt dünyasında "et kalınlığı yüksek, rijit ve bozulmaz gövde" mimarisiyle bilinir. Zorlu endüstriyel ortamlarda, tozlu veya titreşimli makine panolarında uzun yıllar mekanik bütünlüğünü ve bimetal kalibrasyonunu kaybetmeden çalışır. Motorlar sıkıştığında veya zorlandığında çekilen ekstra akımı saniyeler içinde simüle ederek kontrol devresini keser ve sargıların yanmasını önler.
Cihazın 1.1 ile 1.6 Amper arasındaki hassas ayar potansiyometresi, 0.55 kW gücündeki endüstriyel motorlara milimetrik olarak kalibre edilmesini sağlar. Sahip olduğu S00 Boy mimarisi sayesinde, klasik Siemens 3RT101 serisi kontaktörlerin altına harici bir kablolama veya bara köprüsü gerektirmeden, kutusundan çıkan bakır pinlerle doğrudan entegre olur. Üzerinde standart olarak yer alan 1NO (Normalde Açık) ve 1NC (Normalde Kapalı) kontak blokları, aynı anda hem motor kontaktörünün enerjisini kesmenizi hem de PLC otomasyon sistemine "Motor Sıkıştı" arıza sinyali göndermenizi sağlar.
Öne Çıkan Teknik Özellikler
Model Serisi: 3RU11 (Siemens SIRIUS Klasik 1. Jenerasyon Dayanıklı Şasi)
Termik Ayar Sahası: 1.1 A - 1.6 A (Motor gövde etiketine göre ayarlanabilir milimetrik saha)
Gövde Büyüklüğü: S00 Boy (Dar makine panolarına tam uyumlu kompakt mimari)
Montaj Tipi: Uyumlu S00 boy kontaktör altına pimli direkt geçmeli montaj (Raya takmak için harici mesnet gerektirir)
Yardımcı Kontak Yapısı: 1 NO (Alarm/Sinyal için) + 1 NC (Kontaktör bobinini kesmek için)
Koruma Sınıfı: CLASS 10 (Standart asenkron motor kalkışları için optimize edilmiş güvenilir açma sınıfı)
Ekstra Koruma Fonksiyonu: Faz asimetrisi ve motorun iki faza kalması durumunda stator sargılarını kurtaran hızlandırılmış bimetal açma
Kullanım Alanları ve Avantajları
0.55 kW Motorlarda Kesin Koruma: Sık sık zorlanmaya maruz kalan konveyör bant sürücüleri ve sirkülasyon pompalarındaki motor yanmalarını, dolayısıyla pahalı bobinaj onarım masraflarını bitirir.
Klasik Gövde Dayanıklılığı: Titreşimin yüksek olduğu eksantrik pres çevreleri veya ağır iş makinelerinin panolarında bimetal mekanizması sarsıntıdan etkilenerek hatalı açma (false trip) yapmaz.
İşçilik ve Pano Alanı Tasarrufu: Kontaktör altına direkt takıldığı için pano atölyesindeki montaj ve kablo köprüleme işçiliğini sıfırlar, gevşek kablo kaynaklı ark ve ısınma risklerini ortadan kaldırır.
Sahada Kolay Denetim: Ön yüzündeki kırmızı STOP butonu acil durumlarda kontrol devresini keserken, TEST butonu periyodik bakımlarda rölenin açtırma mekanizmasının sıhhatini manuel olarak dener.
Teknik Karşılaştırma Tablosu: Direkt Pinli Termik vs Raya Bağımsız Montajlı Termik
| Kritik Operasyonel Kriter | Siemens 3RU1116-1AB0 (Bu Ürün - Direkt Pinli) | Standart Raya Bağımsız Takılan Termikler | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Pano İçi Montaj ve Alan | Kontaktör altında asılı durur, ekstra ray işgal etmez | Ray üzerinde kontaktörden ayrı bir yer kaplar | Dar otomasyon kabinlerinde ray üzerinde cihaz eklemek için muazzam bir hacimsel boşluk yaratır. |
| Kablolama İhtiyacı | Sıfır Kablo (Pinlerle doğrudan kontaktöre geçer) | Kontaktörden termiğe 3 adet güç kablosu çekilmelidir | Pano imalatındaki işçilik süresini kısaltır, montaj hatası ve gevşek klemens riskini tamamen eler. |
| Koruma Hassasiyeti | 1.1 - 1.6A Milimetrik Ayar (Faz kayıplı) | Standart veya sabit koruma | 1.4A çeken bir fan motoru sıkıştığında milimetrik reaksiyon göstererek motoru yanmaktan anında kurtarır. |
| Fiziksel Bütünlük | Kontaktörle rijit bir "Motor Yolverici" blok oluşturur | Dağınık bir pano görüntüsü yaratır | Titreşimli makine üzerindeki panolarda sarsıntıya karşı bir bütün halinde direnç gösterir. |
Sıkça Sorulan Sorular
Termik rölenin üzerindeki ayar vidasını (1.1 - 1.6A) tam olarak hangi değere getirmeliyim?
Ayar vidası, daima koruduğu motorun gövde etiketinde (plakasında) yer alan "Nominal Çalışma Akımı (In)" değerine set edilmelidir. Eğer 0.55kW pompanızın etiketinde 1.35A yazıyorsa, potansiyometreyi tam 1.35 çizgisine almalısınız. Röleyi "makine durmasın" mantığıyla sürekli en üst sınır olan 1.6A'ya dayamak, motor 1.5 Amperde sıkışıp inlediğinde tehlikenin algılanmamasına ve motor sargılarının tamamen yanmasına sebep olur.
Bu cihazı satın aldığımda doğrudan panomdaki DIN rayına takabilir miyim?
Hayır. Ürün kodunun sonundaki "0" ibaresi gereği, bu cihaz fabrikasyon olarak uyumlu bir kontaktörün altına saplanacak uzun bakır pinlerle gelir. Ancak tesisatınızda kontaktör arızalı değilse veya termiği bağımsız bir yere takmanız mecburi ise, cihazın altına Siemens "Bağımsız Montaj Mesnedi" adaptörünü haricen satın alıp takarak standart 35mm DIN rayına rahatça oturtabilirsiniz.
Bu termik röle motorumu kısa devrelere karşı korur mu?
Kesinlikle hayır. Termik röleler (Thermal Overload Relays) "aşırı yük ve mekanik zorlanma" koruması yaparlar. Motor içinde veya hat kablolarında oluşacak anlık şiddetli bir kısa devreyi (Short Circuit) kesecek kalın bir anahtar yapıları veya ark söndürme hücreleri yoktur. Sistemi kısa devreye karşı korumak için, devrenin ana girişine uygun akımlı bir Motor Koruma Şalteri (MKŞ) veya sigorta takılması elektriksel bir zorunluluktur.
