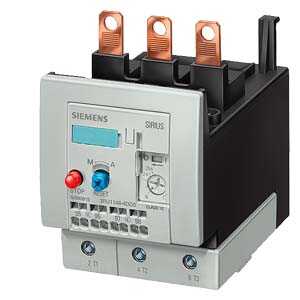

Siemens SIRIUS 3RU1 Serisi S3 Boy Ağır Hizmet Tipi Termik Aşırı Yük Rölesi (70.0 - 90.0 Amper / Klasik Ekstrüder ve Kırıcı Koruması / 1 Normalde Açık + 1 Normalde Kapalı Kontak / S3 Kontaktör Uyumlu / Ürün Kodu: 3RU1146-4LD0)
Siemens 3RU1146-4LD0, ağır sanayi tesislerinde, taş ocaklarında, çimento fabrikalarında ve devasa pompa istasyonlarında yer alan 37 kW ve 45 kW bandındaki yüksek güçlü asenkron motorları mekanik zorlanmalara, aşırı yüklenmelere ve faz asimetrilerine karşı korumak için tasarlanmış efsanevi SIRIUS 1. Jenerasyon ağır sıklet elektromekanik rölesidir. Bu çapta devasa motorlar mekanik bir sıkışma yaşadıklarında şebekeden yüzlerce amperlik tehlikeli demeraj akımları çekerler. Eğer sistem hızlıca kesilmezse motor sargıları anında kavrulur ve işletmeler için devasa onarım ile plansız duruş maliyetleri doğar. Siemens 3RU1146 termik röle, içindeki yüksek ısı kapasiteli kalın bimetal teknolojisiyle motorun ısınma eğrisini kusursuz simüle eder ve sargılar yanmadan kontrol devresini keserek makinenizi güvenceye alır.
Cihazın 70 ile 90 Amper arasındaki geniş ayar potansiyometresi, yüksek güçlü endüstriyel motorlara milimetrik olarak kalibre edilmesini sağlar. Sahip olduğu S3 Boy devasa kasa mimarisi ve kalın bakır bara tipi bağlantı ayakları, 90 Amperlik o şiddetli ısıyı gövdesinde hiçbir deformasyon yaratmadan tahliye etmesini sağlar. Endüstri standartlarındaki Siemens S3 boy kontaktörlerin altına harici bir kablo gerektirmeden, kutusundan çıkan güçlü montaj aparatlarıyla doğrudan cıvatalanır. Üzerindeki bağımsız 1NO ve 1NC kontak blokları, aynı anda hem gücü kesmenizi hem de otomasyon sistemine (PLC veya ikaz kornası) "Ağır Arıza" sinyali göndermenizi sağlar.
Öne Çıkan Teknik Özellikler
Model Serisi: 3RU11 (Siemens SIRIUS Klasik 1. Jenerasyon Ağır Hizmet)
Termik Ayar Sahası: 70.0 A - 90.0 A (Büyük motor gövde etiketine göre ayarlanabilir)
Gövde Büyüklüğü: S3 Boy (Ağır sanayi panolarına ve MCC güç bloklarına özel mimari)
Montaj Tipi: S3 Boy kontaktörlerin altına bara tipli doğrudan cıvatalı montaj
Yardımcı Kontak Yapısı: 1 NO (Normalde Açık - PLC/Sinyal için) + 1 NC (Normalde Kapalı - Bobin enerjisini kesmek için)
Koruma Sınıfı: CLASS 10 (Ağır asenkron motor kalkışları için optimize edilmiş sınıf)
Ekstra Koruma Fonksiyonu: Faz kaybı hassasiyeti (İki faza kalma durumunda motoru kurtaran hızlandırılmış açma)
Kullanım Alanları ve Avantajları
Ağır Sanayi Motorlarında Kusursuz Kalkan: Maden kırıcıları, büyük ekstrüderler, devasa kompresörler ve endüstriyel soğutma fanları gibi 90 Ampere kadar kesintisiz güç çeken hatların yanmasını kesin olarak engeller.
Isı Tahliyeli Kalın Bara Mimarisi: S0 veya S00 serilerindeki tel pinlerin aksine, yüksek akımın yarattığı ısıyı dağıtmak için kalın bakır ayaklarla üretilmiştir; terminal erimelerine son verir.
Akıllı Faz Asimetrisi Koruması: Büyük kontaktörlerin platinleri yapışıp motor iki faza kaldığında, oluşan devasa elektromanyetik dengesizliği saniyeler içinde fark edip sistemi korumaya alır.
Sahada Kolay Denetim: Ön yüzündeki test butonu periyodik İSG bakımlarında mekanizmayı dener, Manuel/Otomatik reset modları ise büyük makinelerin bakım sonrası güvenle devreye alınmasını koordine eder.
Teknik Karşılaştırma Tablosu: Ağır Hizmet S3 Boy Termik vs Standart S00/S0 Boy Termik
| Kritik Operasyonel Kriter | Siemens 3RU1146 S3 Boy Termik (Bu Ürün) | Standart S00 veya S0 Boy Termikler | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Güç Sınıfı ve Akım Kapasitesi | 70 - 90 Amper (Ağır Hizmet) | Genelde maks. 16A (S00) veya 40A (S0) | 37kW - 45kW gibi devasa motorların tam yük akımlarını erimeden, deforme olmadan taşır. |
| Kontaktör Bağlantı Yapısı | Kalın Bakır Bara Ayakları (Cıvatalı) | İnce Tel Pinler (Klemens Sıkmalı) | 90 Amper akımın yarattığı yüksek termal stresi dağıtır, pano içi yangın risklerini sıfırlar. |
| Fiziksel Boyut ve Soğutma | Devasa ve Geniş Gövdeli (S3) | Kompakt ve Dar | Bimetallerin arasındaki mesafe geniş olduğu için yüksek akımda sahte ısı birikiminden dolayı hatalı açma (false trip) yapmaz. |
| Titreşim Direnci | Ağır Sanayi İçin Güçlendirilmiş Şasi | Standart Titreşim Direnci | Kırıcı veya dev pres panolarındaki şiddetli mekanik şoklarda kalibrasyonunu kaybetmez. |
Sıkça Sorulan Sorular
Termik rölenin üzerindeki ayar vidasını (70-90A) tam olarak hangi değere getirmeliyim?
Ayar vidası, daima koruduğu ağır sanayi motorunun gövde etiketinde (plakasında) yer alan "Nominal Çalışma Akımı (In)" değerine set edilmelidir. Eğer 45kW kompresörünüzün etiketinde 82A yazıyorsa, potansiyometreyi tam 82 çizgisine almalısınız. Röleyi "makine taş kırıyor, zorlanıp durmasın" mantığıyla sürekli 90A sınırına dayamak, motor 85 Amperde sıkışıp inlediğinde tehlikenin algılanmamasına ve binlerce Euro'luk dev motorun kavrulmasına sebep olur.
Bu cihazı panoda doğrudan DIN rayına takabilir miyim?
Hayır. Cihaz S3 boy gibi devasa bir fiziksel ölçüye ve ağır bir gövdeye sahip olduğu için 35mm standart zayıf DIN raylarına takılmaz. Doğrudan S3 boy bir Siemens kontaktörün (Örn: 3RT104...) altına cıvatalanarak asılır veya panonun arka sacına vidalanarak sabitlenmek üzere tasarlanmış harici ağır hizmet mesnetleri ile kullanılır.
Bu termik röle devasa motorları kısa devrelere karşı korur mu?
Kesinlikle hayır. Termik rölelerin içinden ana motor akımı geçmesine rağmen, devreyi kendi başlarına kesecek kalın bir mekanik kontak yapıları veya ark söndürme hücreleri yoktur. Motoru durdurma işlemini, arıza anında üzerindeki NC (95-96) kontağını açarak "büyük kontaktörün bobin enerjisini kesmek" suretiyle yaparlar. Büyük güçlü bu sistemlerde ana besleme girişinde mutlaka ağır hizmet tipi (örneğin 3RV104 veya 3VA serisi) bir Motor Koruma Şalteri (MKŞ) veya Termik Manyetik Şalter (TMŞ) bulunması elektriksel bir zorunluluktur.
