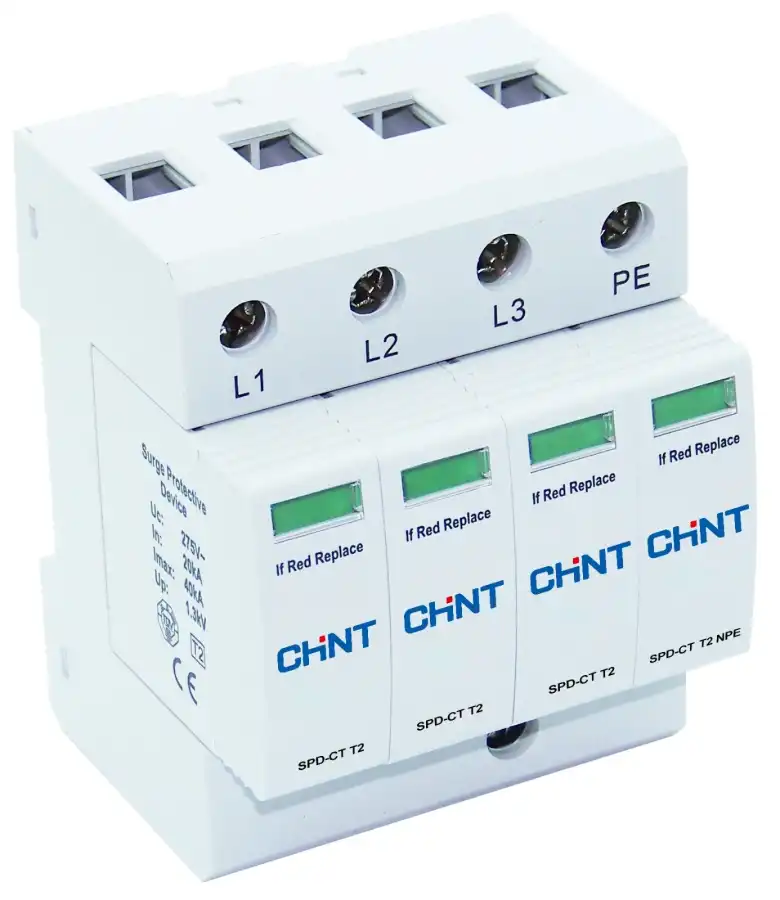

Chint SPD-CT Trifaze Aşırı Gerilim Koruma Ekosistemi (Tip 2 / Sınıf C Hassas Koruma Karakteristiği, 3P+N Üç Fazlı Dağıtım Hattı, 275V Maksimum Sürekli Çalışma Gerilimi, Mikrosaniyeler Mertebesinde Transient Şok Sönümleme Lojiği, Kompakt Endüstriyel Pano Tasarımı, Ürün Kodu: 500959, Tedarikçi Kodu: 46.10.500959, Chint Küresel AG Aşırı Gerilim Güvencesi)
Chint SPD-CT Serisi Tip 2 275V 3P+N alçak gerilim parafudru (SPD); büyük endüstriyel tesislerde, fabrikaların ana ve tali dağıtım panolarında, ticari binaların şebeke girişlerinde ve hassas elektronik cihazların beslendiği üç fazlı hatlarda, şebeke kaynaklı ani aşırı gerilim piklerini (transient surge) ve endüstriyel anahtarlama şoklarını sönümlemek üzere geliştirilmiş ağır hizmet tipi bir aşırı gerilim koruma komponentidir. 3 Faz ve 1 Nötr (3P+N) hattını sürekli denetleyen cihaz, mikrosaniyeler içinde devreye girerek şebekeden sızan yıkıcı voltaj darbelerini pürüzsüzce toprak hattına deşarj eder.
Bu parafudru projelerde endüstriyel cihaz koruması için optimum bir tercih kılan temel üstünlüğü, tali panolarda ve fider girişlerinde en kararlı performansı gösteren Tip 2 (Sınıf C) koruma mimarisidir. Şebekedeki trafo açılıp kapanmaları, büyük motorların devreye girmesiyle oluşan ani endüktif darbeler ve dolaylı yıldırım etkilerinin kablo hatlarında yarattığı aşırı gerilimleri mükemmel şekilde filtreler. 275V maksimum sürekli çalışma gerilimi (Uc), standart üç fazlı şebekelerdeki anlık voltaj yükselmelerinde cihazın kararlı yapısını korumasını sağlar. İç yapısındaki yüksek deşarj kapasiteli varistör teknolojisi sayesinde, tehlikeli gerilimi koruma seviyesi (Up) sınırları içinde tutarak arkasındaki endüstriyel makineler, otomasyon PLC'leri, sürücüler ve bilgi işlem sunucuları gibi bileşenlerin zarar görmesini engeller. Chint SPD-CT 3P+N, teknik döküman verileriyle, 500959 ürün kodu ve 46.10.500959 tedarikçi kodu standartlarıyla eksiksiz uyumludur.
Öne Çıkan Teknik Özellikler
Model ve Kod Bilgisi: Chint SPD-CT Serisi Tip 2 Alçak Gerilim Parafudru (Ürün Kodu: 500959, Tedarikçi Kodu: 46.10.500959).
Faz ve Kutup Yapısı: 3 Faz + Nötr (3P+N) şebekeler için tam uyumlu, kompakt dört modüllü ray tipi gövde tasarımı.
Koruma Sınıfı ve Gerilim: Tip 2 (Sınıf C) hassas fider koruması, 275V maksimum sürekli işletme gerilimi (Uc) ile güvenli gerilim sönümleme bandı.
Deşarj Yeteneği: Dalga şekli 8/20 µs olan endüstriyel ve şebeke kaynaklı transient aşırı gerilim şoklarına karşı yüksek deşarj performansı.
Görsel Durum Göstergesi: Kartuşlar üzerindeki dahili renkli indikatörler sayesinde her fazın koruma durumunu (Sağlam/Arızalı) pano kapağını açmadan net izleme imkanı.
Kullanım Alanları ve İşletme Avantajları
Endüstriyel Kart ve Cihaz Güvenliği: Fabrikalardaki CNC tezgahları, motor sürücü panoları ve otomasyon PLC sistemlerinden, büyük ticari binalardaki asansör ve HVAC sistemlerine kadar tüm hassas kartları voltaj darbelerine karşı zırhlar.
Kararlı ve Uzun Ömürlü Yapı: Optimize edilmiş 275V çalışma gerilim sınırı sayesinde, şebekenin normal dalgalanmalarında gereksiz yere ısınmaz ve uzun bir operasyonel ömür sunar.
Modüler Kartuş Tasarımı: Koruma ömrü bittiğinde tüm cihazı sökmeden, sadece ön taraftaki ilgili modüler kartuşu çekip yenisiyle değiştirerek pano kablo bağlantılarına dokunmadan hızlı servis imkanı sağlar.
| Kritik Operasyonel Kriter | Chint SPD-CT Tip 2 3P+N (500959) | Standart Koruma Elemanları (Sigorta/Röle) | Sağladığı Kritik Pano Avantajı |
| Tepki Süresi | Milisaniyelerin Çok Altında (Nanosaniyeler) | Saniyeler / Milisaniyeler (Yavaş) | Işık hızındaki transient aşırı gerilim dalgalarını hassas kartlara ulaşmadan yakalar, toprağa akıtır. |
| Koruma Karakteri | Aşırı Gerilim Darbe Sönümleme | Sadece Aşırı Akım / Kaçak Akım | Sigorta veya kaçak akım rölesinin algılayamadığı yüksek voltaj şoklarını filtreleyen tek elemandır. |
| Bakım Kolaylığı | Modüler Değiştirilebilir Kartuş | Sabit Gövde Yapısı | Ömür bitiminde panonun kablolarını sökmeden sadece ilgili kartuş değişimi ile sistemi anında aktif eder. |
Soru 1: Tip 2 trifaze parafudr ne işe yarar? Fabrikamıza doğrudan yıldırım düşmesine karşı koruma sağlar mı? Cevap: Dostum, doğrudan net olarak düzeltelim: Tip 2 (Sınıf C) parafudrlar, binaya doğrudan düşen yıldırımın devasa şokunu sönümlemek için değil; şebekedeki trafo anahtarlamalarından, yan fabrikadaki büyük motorların ani duruş-kalkışlarından veya uzak bir noktaya düşen yıldırımın şebeke kablolarında endüklediği (yarattığı) o sinsi yüksek voltaj dalgalarını sönümlemek için tasarlanmıştır. Doğrudan yıldırım koruması için ana panoda Tip 1 (Sınıf B) parafudr kullanılmalı; tali panolarda ve makine girişlerinde ise cihazlarımızı korumak için bu ince ayarlı Tip 2 parafudr takılmalıdır.
Soru 2: 3P+N bağlantı yapısı pano montajında bize nasıl bir güvenlik avantajı sunuyor? Cevap: Harika bir mühendislik detayı dostum! Bu cihaz 3 faz hattını ve nötr hattını bağımsız kanallardan toprağa bağlar. Şebekelerde bazen nötr hattına faz çakışması veya dengesiz yüklenmelerden dolayı aşırı gerilim binebilir. 3P+N yapısı sayesinde sadece fazları değil, nötr hattı üzerinden gelebilecek sinsi gerilim piklerini de pürüzsüzce yakalar og toprağa ileterek tam koruma sağlar.
Soru 3: Cihazın üzerindeki yeşil/kırmızı göstergeler ne anlama geliyor? Ömrünün bittiğini nasıl anlarız? Cevap: Parafudrlar içindeki varistörler, şokları sönümledikçe zamanla ve darbe sayısı arttıkça yıpranan elemanlardır dostum. Chint SPD-CT'nin ön yüzündeki indikatörler Yeşil renkliyken cihazın sapasağlam olduğunu ve sisteminizi zırh gibi koruduğunu anlarsın. Eğer bir veya birden fazla gösterge Kırmızı renge döndüyse, o faza ait parafudru büyük bir voltaj şokunu göğüsleyerek kendini feda etmiş ve arkasındaki sistemleri kurtarmış demektir. Kırmızıyı gördüğünde, panonun enerjisini kesip sadece o modülü çekerek yenisiyle pürüzsüzce değiştirirsin.
Soru 4: Parafudr takılı olan bir trifaze panoda otomatik sigorta veya kaçak akım rölesine gerek kalmaz mı? Cevap: Asla dostum, bu çok yaygın ve tehlikeli bir sahadaki yanılgıdır! Otomatik sigorta hattı kısa devreye ve aşırı yüke karşı korur; kaçak akım rölesi ise insanı elektrik çarpmasına karşı korur. Parafudr (SPD) ise insanı veya aşırı akımı değil, doğrudan elektronik cihazların hassas kartlarını yüksek voltaj piklerine karşı korur. Yani tam koruma için bir panoda sigorta, kaçak akım rölesi ve parafudr üçlü bir set halinde pürüzsüzce çalışmalıdır.
Soru 5: Bu trifaze parafudrun önüne ekstra bir koruma sigortası takmak gerekir mi? Cevap: Evet dostum, mühendislik standartları gereği parafudrun bağlı olduğu fider hattının önüne (üretici dökümanında belirtilen akım değerine uygun, örneğin 3 kutuplu veya 4 kutuplu bir Chint MCB) bir otomatik sigorta takılması çok sağlıklıdır. Olası ekstrem bir şebeke felaketinde veya parafudrun ömür bitiminde kısa devreye geçmesi durumunda önündeki sigorta açarak parafudru hattan güvenle ayırır ve tesisin kesintisiz çalışmaya devam etmesini sağlar.
