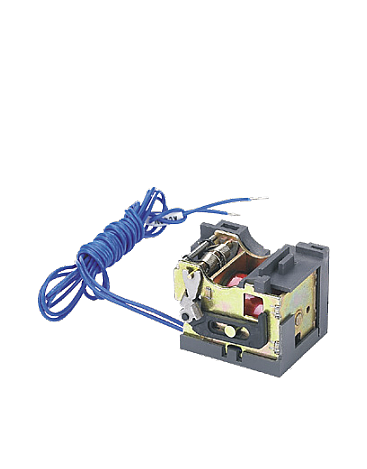

Chint NM8N Serisi Kompakt Tip Devre Kesici Açtırma Bobini (İki Yüz Yirmi Volt AC Çalışma Gerilimi, İki Yüz Elli Amper, Dört Yüz Amper og Altı Yüz Otuz Amper Gövde Kasalarıyla Tam Entegre Mekanik Montaj Uyumluluğu, Uzaktan Elektriksel Trip Kontrolü, Acil Stop ve Yangın İhbar Sistemleri Entegrasyonu, Chint Premium Şalt Aksesuar Güvencesi)
Chint NM8N serisi kompakt şalter açtırma bobini; büyük sanayi tesislerinin, akıllı binaların ve AG dağıtım panolarının güvenlik altyapılarında, devre kesiciyi mekanik koluna dokunmadan harici bir elektriksel sinyalle uzaktan açtırmak (trip konumuna getirmek) amacıyla geliştirilmiş premium bir emniyet aksesuarıdır. İki yüz yirmi volt AC standart şebeke gerilimiyle beslenen bobin sargılarına, harici bir buton, yangın rölesi veya PLC çıkışı üzerinden anlık enerji uygulandığı anda, bobin içinde oluşan güçlü elektromanyetik alan şalterin iç mekanizmasındaki tetik pimini milisaniyeler içinde fırlatır. Bu mekanik hareket şalteri anında trip pozisyonuna düşürerek bağlı bulunduğu fider hattının enerjisini pürüzsüz bir şekilde keser. NM8N ürün ailesinin esnek modüler tasarım yapısını destekleyen bu donanım; iki yüz elli, dört yüz ve altı yüz otuz amperlik kompakt şalterlerin dahili aksesuar yuvalarına tam uyum sağlar, harici bir aparat gerektirmeden şalter gövdesine entegre edilir.
Bu emniyet elemanını endüstriyel kumanda devrelerinde güvenli kılan temel mühendislik avantajı, yüksek darbe dayanımlı sargı yapısı ve kararlı tetikleme hassasiyetidir. Kısa süreli (anlık) darbe akımıyla çalışacak şekilde optimize edilen iç bobin yapısı, şalter trip konumuna düştüğü an kendi enerjisini otomatik olarak kesen dahili bir limit kontak mimarisine sahiptir. Bu donanımsal koruma mantığı, uzaktan kumanda butonunun basılı kalması veya sinyalin takılı kalması gibi durumlarda iki yüz yirmi volt AC gerilimin bobin sargılarını sürekli besleyerek yakmasını veya pazar panolarında yangın riski oluşturmasını kesin olarak engeller. Alev geciktirici modüler gövdesi, ısıya dayanıklı izole kablo çıkışları og yüksek vibrasyon dayanımı sayesinde, ağır sanayideki en zorlu pano içi sıcaklık sınırlarında dahi kesintisiz og hatasız bir uzaktan koruma döngüsü sunar.
Öne Çıkan Teknik Özellikler
Geniş Kasa Grubu Uyumluluğu: Chint NM8N serisinin 250A, 400A ve 630A kapasiteli termik-manyetik ve elektronik akıllı model gövdeleriyle tam mekanik montaj uyumu.
Üstün Sargı Emniyeti: Bobine sürekli gerilim gelmesi durumunda sargıların yanmasını önleyen entegre mekanik limit kesme mimarisi.
Standart Kumanda Gerilimi: Harici bir trafo veya DC güç kaynağı gerektirmeden, standart endüstriyel panolardaki 220V AC (İki Yüz Yirmi Volt Alternatif Akım) kumanda fazı ile doğrudan beslenebilme yeteneği.
Milisaniyeler Seviyesinde Tepki Hızı: Sinyal uygulandığı an gecikmeye izin vermeden şalter mekanizmasını tetikleyen ultra hassas elektromanyetik pürüzsüz pim düzeneği.
Kullanım Alanları ve İşletme Avantajları
Acil Durdurma (Acil Stop) Hatları: Fabrika sahalarında iş güvenliği amacıyla yerleştirilen harici acil stop butonlarına basıldığı an ana besleme şalterinin uzaktan kapatılmasını sağlar.
Yangın ve Afet İhbar Entegrasyonu: Yangın algılama panellerindeki trip rölesi çıkışları bu bobine bağlanarak, binada yangın algılandığı an elektriksel kıvılcım riskini önlemek için ana enerji fiderleri otomatik olarak devre dışı bırakılır.
Geniş Parça Standardizasyonu: Aynı açma bobininin iki yüz elli amperlik orta boy kasalardan altı yüz otuz amperlik endüstriyel kasalara kadar ortak kullanılabilmesi, pano imalatçılarının yedek parça stok maliyetlerini minimuma indirir.
| Kritik Operasyonel Kriter | Chint NM8N Açtırma Bobini (220V AC) | Düşük Gerilim Bobinleri (UVR) | Sağladığı Kritik Pano Avantajı |
| Tetikleme ve Çalışma Mantığı | Gerilim Uygulandığı Anda Açtırma Yapar | Gerilim Kesildiği Anda Açtırma Yapar | Şebekedeki anlık gerilim düşümlerinde şalterin gereksiz yere trip yapmasını engeller; sadece harici sinyal geldiğinde kararlı koruma sağlar. |
| Sargı Emniyeti ve Koruma | Dahili Limit Kontak Kesmeli | Standart Sürekli Beslemeli Sargılar | Kumanda sinyali takılı kalsa bile kendi enerjisini kestiği için bobinin aşırı ısınarak pano içinde yanma riskini tamamen sıfırlar. |
| Yedek Parça Stok Yönetimi | 250A, 400A og 630A İçin Ortak Tip | Her Amper Gövdesi İçin Farklı Ölçü | Üç farklı endüstriyel kasa boyutu için tek bir bobin referansının yeterli olması, bakım ekiplerine parça değişim kolaylığı sağlar. |
| Pano İçi Montaj Esnekliği | Dahili Yuva Geçmeli Tip Mimarisi | Pano Rayı Tipi Harici Kontaktörlü Kesme | Şalter kasasının sol dahili yuvasına gömüldüğü için harici kablo kirliliğini ve pano içi alan israfını tamamen ortadan kaldırır. |
Soru 1: Açtırma bobini (shunt release) ile düşük gerilim bobini (undervoltage release) arasındaki temel mühendislik farkı nedir? Cevap: Açtırma bobini normalde enerjisizdir ve şalterin kapanmasını engellemez; şalteri açtırmak için bobin klemenslerine harici olarak 220V AC enerji uygulamak gerekir. Düşük gerilim bobini (UVR) ise tam tersi mantıkla çalışır; şalterin kapanabilmesi ve devrede kalabilmesi için bobinin sürekli enerjili olması gerekir, hat gerilimi düştüğünde veya enerji kesildiğinde şalteri trip konumuna düşürür. Uzaktan acil stop kumandaları için açtırma bobini öncelikli tercihtir.
Soru 2: Bu açtırma bobini şalter trip konumuna düştükten sonra uzaktan tekrar "On" konumuna getirilebilir mi? Cevap: Hayır, açtırma bobini sadece şalteri uzaktan "açtırma (off/trip)" işlemi gerçekleştirebilir. Şalter bir kez trip konumuna düştükten sonra tekrar devreye alınabilmesi için önce mekanik kolunun el ile aşağı doğru çekilerek "Reset" yapılması, ardından yukarı itilerek "On" konumuna getirilmesi gerekir. Bu işlem uzaktan yapılmak isteniyorsa şalter üzerine harici bir Chint motor mekanizması eklentisi monte edilmelidir.
Soru 3: Açtırma bobininin montajı şalterin hangi tarafındaki dahili yuvaya yapılmalıdır? Cevap: Chint NM8N serisi kompakt şalter gövdelerinin içinde sağ ve sol tarafta olmak üzere özel aksesuar bölmeleri yer alır. Mühendislik standartları ve iç mekanik tasarım gereği, açtırma bobini (veya düşük gerilim bobini) şalterin sol tarafında bulunan dahili yuvaya yerleştirilmelidir. Sağ taraftaki yuvalar ise genellikle yardımcı kontak ve alarm kontağı gibi pozisyon sinyalizasyon aksesuarları için tahsis edilmiştir.
Soru 4: Bobin uçlarına iki yüz yirmi volt kumanda sinyali sürekli uygulanırsa bobin yanar mı? Cevap: Chint NM8N serisi açtırma bobinleri endüstriyel güvenlik amacıyla dahili limit anahtar mekanizması ile donatılmıştır. Bobine enerji geldiği an tetikleme yapılır ve şalter trip konumuna geçtiği milisaniyede iç mekanizma bobine giden elektrik akımını donanımsal olarak keser. Bu yüzden harici buton takılı kalsa veya kumanda devresinden 220V AC sürekli gelmeye devam etse bile bobin sargıları akıma maruz kalmaz ve yanma riski ortadan kalkar.
Soru 5: Montaj esnasında bobin bağlantı kabloları pano dışına nasıl çıkarılır ve nelere dikkat edilmelidir? Cevap: Açtırma bobininin üzerinde şalterin içinden dışına uzanan fabrikasyon izoleli ince kumanda kabloları yer alır. Şalterin üst plastik kapağında bu kabloların ezilmeden dışarıya çıkmasını sağlayan özel kanal olukları mevcuttur. Montaj sırasında kabloların ana güç baralarına veya hareketli mekanik kollara temas etmeyecek şekilde bu oluklardan pürüzsüzce geçirilmesi, pano kapağı cıvataları sıkılırken kablo izolasyonunun ezilip kısa devre yapmaması kritik bir önem taşır.
