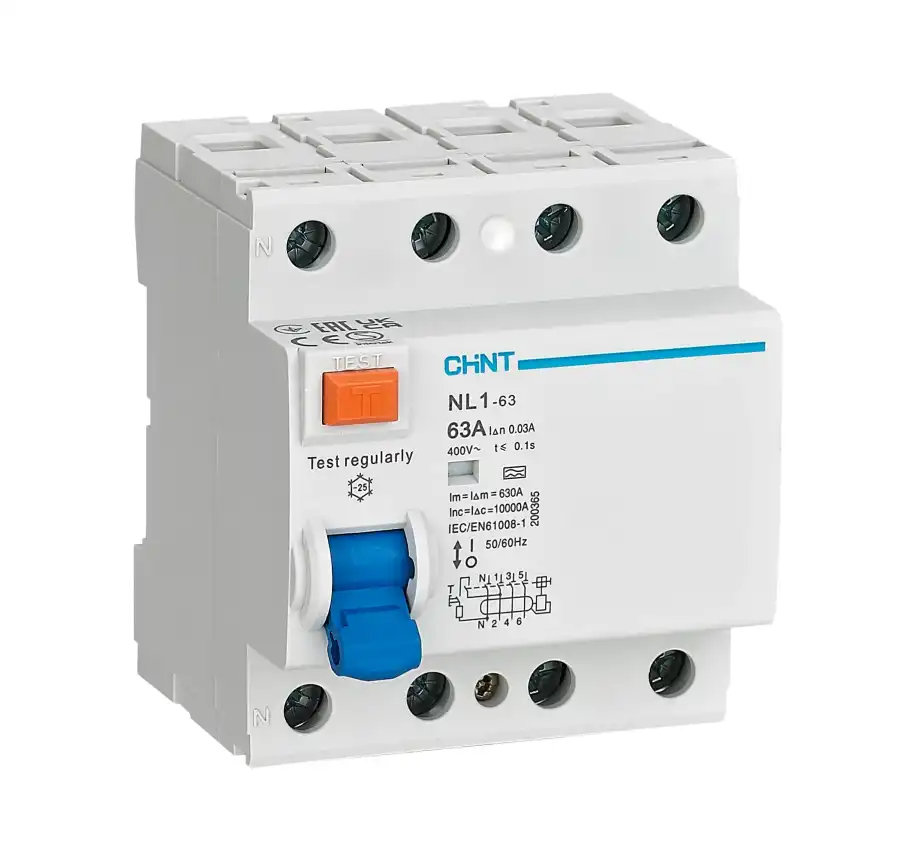

Chint NL1 Endüstriyel Can Güvenliği ve Kaçak Akım Ekosistemi (4x63 Amper Kesintisiz Nominal Akım Kapasitesi, 4 Kutuplu (4P) Endüstriyel Denetim Hattı, A Tipi Darbeli DC ve AC Hassasiyet, 30mA Hayat Koruma Lojiği, 10kA Ağır Hizmet Kesme Kapasitesi, Çiftli Bara Bağlantı Kolaylığı, Ürün Kodu: 200365, Tedarikçi Kodu: 46.08.200365, Chint Küresel AG Koruma Güvencesi)
Chint NL1 Serisi 4x63A 30mA kaçak akım koruma rölesi (RCCB); ticari binalarda, endüstriyel tesislerin ofis bölümlerinde, modern konut projelerinde, laboratuvarlarda ve enerji sürekliliği ile insan can güvenliğini birleştiren tüm AG sistemlerinde, elektriksel çarpılma risklerini yok eden profesyonel bir koruma çözümüdür. 4 Kutup (3 Faz + Nötr) üzerinden gelen tüm hat dengesini anlık olarak izleyen cihaz, 63 Amperlik nominal akım taşıma kapasitesiyle, endüstriyel fiderlerin ve pano dağıtım hatlarının güvenliğini tam koruma altına alır.
Modern tesislerin en büyük sorunu olan dijital yüklerden (bilgisayarlar, LED sürücüleri, frekans konvertörleri) kaynaklanan "darbeli DC" sızıntılarını, klasik AC tipi röleler asla göremez. Chint NL1 serisi ise A Tipi (Type A) teknolojisiyle bu karmaşık arıza akımlarını kusursuzca algılar. 30mA hayat koruma eşiği, insan vücudu üzerinden geçebilecek akımı kritik sınırın altında tutarak elektriksel çarpılmaları engeller. 10kA kısa devre kesme kapasitesi, cihazın zorlu elektriksel koşullarda bile rijitliğini korumasını sağlarken, çiftli bara terminali pano imalatçılarına hem çatal hem iğne tipi bara kullanımı ile muazzam bir işçilik konforu sunar.
Öne Çıkan Teknik Özellikler
Model ve Kod Bilgisi: Chint NL1 Serisi A Tipi Endüstriyel Kaçak Akım Koruma Rölesi (Ürün Kodu: 200365, Tedarikçi Kodu: 46.08.200365).
Akım ve Faz Yapısı: 400V çalışma geriliminde 4 Kutup (3P+N) üzerinden 63 Amper kesintisiz iletim ve izleme.
Algılama Karakteristiği: A Tipi (AC ve darbeli DC kaçak akımlarına karşı yüksek hassasiyet).
Hayat Koruma Hassasiyeti: 30mA eşik değeriyle, insan hayatının korunması için optimize edilmiştir.
Dayanıklılık: 10kA arıza akımı kesme kapasitesi ve pano içi uygulamalarda pratiklik sunan çiftli bara (bi-bus) terminal yapısı.
Kullanım Alanları ve İşletme Avantajları
A Tipi Teknolojisi: Sürücülü motorların, UPS'lerin ve modern elektronik ekipmanların olduğu tüm fiderlerde kaçak akımı güvenle yakalar.
Can Güvenliği: Doğrudan temas durumunda akımı keserek çarpılma risklerini minimize eder.
Maliyet ve İşçilik Tasarrufu: Çiftli terminal sayesinde bir yuvaya bara takılıyken diğer yuvadan besleme kablosu almak kolaylaşır, panoda kablo kirliliği biter.
| Kritik Operasyonel Kriter | Chint NL1 A Tipi 30mA 10kA (200365) | Standart AC Tipi 30mA Röleler | Sağladığı Kritik Pano Avantajı |
| Kaçak Akım Tipi | A Tipi (Darbeli DC + AC) | AC Tipi (Sadece Saf AC) | Modern elektronik yüklerin yarattığı kaçaklarda bile hatasız açma yapar. |
| Kesme Kapasitesi | 10kA (Yüksek Performans) | 4.5kA / 6kA (Standart) | Kısa devre anında gövde bütünlüğünü pürüzsüz korur. |
| Bağlantı Özelliği | Çiftli Bara (Bi-Bus Terminal) | Tekli Bağlantı | Pano içi köprüleme ve fider besleme işçiliğini %50 hızlandırır. |
Soru 1: A Tipi röle seçmek zorunda mıyım?
Cevap: Evet dostum. Modern yüklerin (bilgisayar, LED, sürücü) yarattığı darbeli DC sızıntılarında AC tipi röle "kör" kalır. Canını korumak için A Tipi bir zorunluluktur.
Soru 2: 30mA hassasiyeti neden "Hayat Koruma" olarak adlandırılıyor?
Cevap: Çünkü 30mA, insan kalbinin durma eşiği olan akım sınırının altındadır. Cihaz, akım insan vücudundan geçip toprağa akmaya başladığı an devreyi keserek hayat kurtarır.
Soru 3: Çiftli bara terminali ne anlama geliyor?
Cevap: Pano imalatında montaj kolaylığıdır. Bir yuvaya dağıtım barasını girersin, diğer yuvaya ise ana besleme kablosunu girersin. İkisini tek bir terminalde sıkıştırıp ark riski oluşturmak yerine, rölenin kendi üzerindeki iki ayrı yuvayı kullanarak bağlantıyı pürüzsüz ve mekanik olarak rijit yaparsın.
