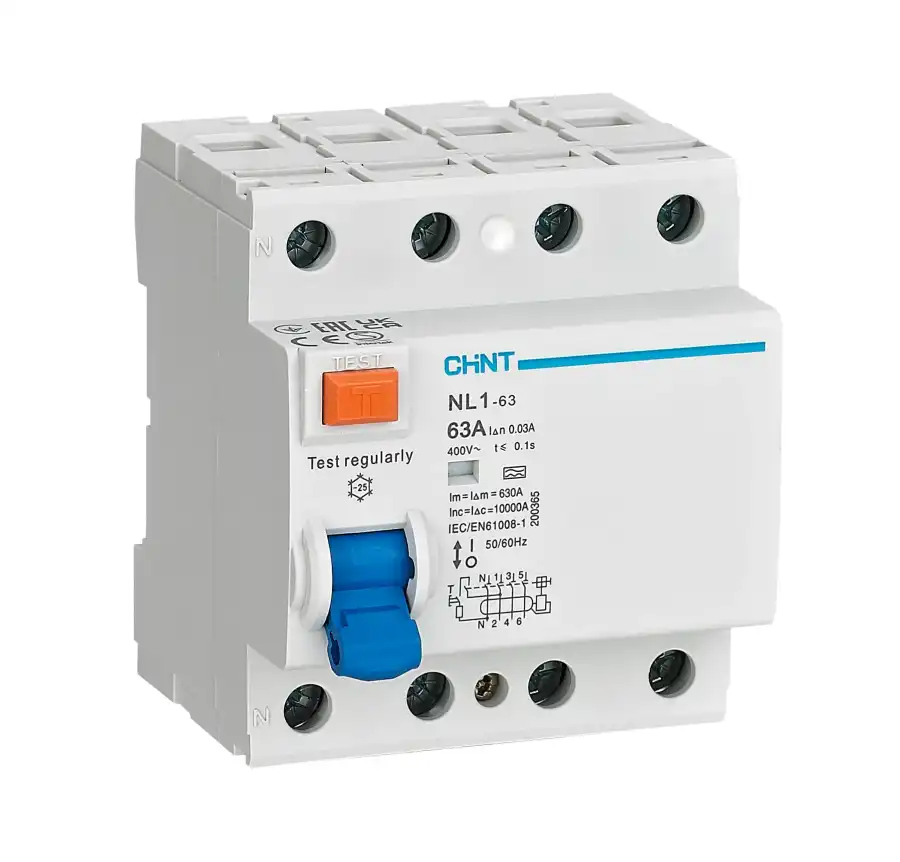

Chint NL1 Endüstriyel Can Güvenliği ve Kaçak Akım Ekosistemi (4x63 Amper Kesintisiz Güçlü Nominal Akım Kapasitesi, 4 Kutuplu (4P) Endüstriyel Dağıtım Hattı, AC Tipi Saf Sinüzoidal Kaçak Algılama Lojiği, 30mA Yüksek İnsan Hayatı Koruma Hassasiyeti, 10kA Yüksek Arıza Dayanımı, Tekli Bara Bağlantı Uyumluluğu, Ürün Kodu: 200518, Tedarikçi Kodu: 46.07.200518, Chint Küresel AG Koruma Güvencesi)
Chint NL1 Serisi 4x63A 30mA AC tipi kaçak akım koruma rölesi (RCCB); sanayi tesislerinde, fabrikaların konvansiyonel makine hatlarında, ticari binaların ofis ve kullanım alanlarında, doğrudan veya dolaylı temas sonucu oluşabilecek elektriksel çarpılma risklerini kökten engellemek üzere geliştirilmiş ağır hizmet tipi bir güvenlik şalt komponentidir. 4 Kutup (3 Faz + Nötr) hattının vektörel akım dengesini dahili hassas toroidal trafosu ile mikrosaniyeler içinde tarayan cihaz, 63 Amperlik güçlü nominal çalışma akımı sayesinde yoğun endüstriyel fiderlerin yükünü pürüzsüzce sırtlar.
Bu kaçak akım rölesini projelerde can güvenliği için optimum ve ekonomik bir tercih kılan temel üstünlüğü, saf sinüzoidal alternatif akım kaçaklarına odaklanan AC Tipi (Type AC) algılama mimarisidir. Şebekede yüksek frekanslı harmonik bozulmalara veya DC bileşenlere yol açmayan doğrusal endüstriyel yüklerin, standart motor hatlarının ve klasik aydınlatma/priz gruplarının korunmasında en kararlı çalışma performansını gösterir. 30mA yüksek hassasiyet eşiği, insan vücudu üzerinden akabilecek sızıntıları tehlikeli sınıra ulaşmadan yakalar ve devreyi saliseler içinde keserek hayat kurtarır. 10kA yüksek kesme kapasitesi ise olası büyük kısa devre şokları esnasında cihazın yapısal bütünlüğünü korumasını sağlar. Endüstriyel tork değerlerine uygun olarak tasarlanan güvenilir tekli bara bağlantı terminalleri, montaj esnasında tam temas yüzeyi sağlayarak geçiş direncini ve gevşeklik kaynaklı ark riskini minimuma indirir. Chint NL1 4x63A AC tipi, teknik döküman verileriyle, 200518 ürün kodu ve 46.07.200518 tedarikçi kodu standartlarıyla eksiksiz uyumludur.
Öne Çıkan Teknik Özellikler
Model ve Kod Bilgisi: Chint NL1 Serisi AC Tipi Endüstriyel Kaçak Akım Koruma Rölesi (Ürün Kodu: 200518, Tedarikçi Kodu: 46.07.200518).
Akım ve Kutup Yapısı: 400V çalışma geriliminde 4 Kutup (3P+N) üzerinden 63 Amper kesintisiz nominal akım geçişi ve tam faz-nötr dengesi denetimi.
Algılama Karakteristiği: AC Tipi (Sadece saf sinüzoidal alternatif akım kaçaklarına karşı tam kararlılık ve sahte açmasız optimize çalışma lojiği).
Can Güvenliği Hassasiyeti: 30mA yüksek kaçak akım algılama eşiği ile doğrudan temas ve elektrik çarpması risklerine karşı en üst düzey savunma hattı.
Montaj ve Kesme Gücü: 10kA yüksek arıza dayanımı ve pano içi ray montajlarında rijit sabitleme sunan endüstriyel tekli bara bağlantı klemensleri.
Kullanım Alanları ve İşletme Avantajları
Maksimum Can Güvenliği Standartı: Personelin yoğun olarak çalıştığı alanlarda, laboratuvarlarda ve ticari ofis bloklarında elektriksel çarpılma riskini tamamen filtreler.
Maksimum Fiyat/Performans Dengesi: Harmonik üretmeyen doğrusal yüklerin, standart motorların ve konvansiyonel şebekelerin korunmasında en ekonomik ve güvenilir çözümü sunar.
10kA Ağır Hizmet Yapısı: Güçlü ark odaları ve rijit gövde mimarisi sayesinde, yüksek kısa devre akım streslerinde bile formunu koruyarak kararlı yapısını sürdürür.
Kolay ve Hızlı Kurulum: Standart DIN rayı uyumluluğu ve endüstriyel vidalı klemens yapısı sayesinde pano içi montaj sürelerini pürüzsüzce optimize eder.
| Kritik Operasyonel Kriter | Chint NL1 AC Tipi 30mA 10kA (200518) | Standart 4.5kA / 6kA Kaçak Akım Röleleri | Sağladığı Kritik Pano Avantajı |
| Algılama Karakteristiği | AC Tipi (Saf Sinüzoidal AC Kaçakları) | Standart Yapı | Doğrusal yüklerde sahte açma yapmadan en kararlı ve ekonomik can güvenliği fiderini sağlar. |
| Kesme Kapasitesi (Dayanım) | 10kA (En Üst Ağır Hizmet Segmenti) | 4.5kA / 6kA (Hafif Segment) | Ana ve tali dağıtım panolarındaki yüksek kısa devre şoklarında gövdesi patlamaz, rijit kalır. |
| Terminal Tasarımı | Rijit Tekli Bara / Kablo Yuvası | Standart Klemens | Pano içi montajlarda yüksek sıkma torklarına izin vererek gevşeklik kaynaklı arkları önler. |
Soru 1: AC Tipi ile A Tipi kaçak akım rölesi arasındaki fark nedir? 30mA'de neden AC tipi seçmeliyiz?
Cevap: Dostum, AC tipi röleler sadece saf alternatif akım (sinüs dalgası) kaçaklarını algılamak üzere kalibre edilmiştir. A tipi röleler ise ekstra olarak elektronik cihazların (sürücüler, UPS'ler) ürettiği darbeli DC bileşenli kaçakları da yakalar. Eğer can güvenliği koruması kuracağın fider hattında motor sürücü (VFD) veya yoğun harmonik üreten dijital üniteler yoksa; hat sadece klasik elektrikli makineler, standart priz fiderleri veya konvansiyonel aydınlatmalardan oluşuyorsa AC tipi seçmek mühendislik açısından teknik olarak tam uyum sağlarken, proje bütçesinde de muazzam maliyet avantajı getiren pürüzsüz bir adımdır.
Soru 2: 30mA hassasiyeti neden "Hayat Koruma / Can Güvenliği" olarak adlandırılıyor?
Cevap: Harika bir tıp ve mühendislik koordinasyonu sorusu dostum! İnsan vücudu üzerinden geçen elektrik akımı 30mA seviyesine ulaştığı an kalpte pıhtılaşma (fibrilasyon) başlar, kaslar kilitlenir ve kişi tutulduğu kabloyu bırakamaz. Akım bu sınırı geçtiği anda saliseler içinde ölümcül sonuçlar doğar. 30mA kaçak akım rölesi, sızıntı akımı bu kritik seviyeye yaklaştığı an insan vücuduna zarar gelmesini engelleyecek bir hızla (yaklaşık 20-30 milisaniyede) devreyi keser. Bu yüzden uluslararası standartlarda insan hayatının korunması için tek sınır 30mA'dir.
Soru 3: 10kA kesme kapasitesi bu röleye pano içinde nasıl bir avantaj sağlıyor?
Cevap: Olası büyük bir kısa devre anında devreden binlerce amperlik devasa arıza akımları geçer dostum. Eğer kaçak akım rölesinin kesme kapasitesi (kısa devre dayanımı) düşük olursa, önündeki sigorta devreyi kesene kadar geçen o salisede rölenin içindeki ark odaları ve mekanizması yüksek basınçtan havaya uçabilir. Chint NL1'in 10kA olması, cihazın bu devasa kısa devre streslerine karşı tek bir parça halinde, rijit ve sapasağlam kalacağını tesciller.
Soru 4: Tekli bara bağlantısı klemens yapısında montaj güvenliğini nasıl sağlıyoruz?
Cevap: Cihazın terminal yapısı, endüstriyel iğne tipi veya çatal tipi bakır bara bağlantıları ile birlikte kalın kesitli fider kablolarını en yüksek yüzey temasıyla kavrayacak şekilde tasarlanmıştır dostum. Vidaları uygun torkla sıktığında terminal içinde hiçbir boşluk kalmaz, geçiş direnci sıfırlanır ve gevşek bağlantılardan kaynaklanan o sinsi ark riskleri tamamen ortadan kalkar.
Soru 5: Bu röle aşırı yük veya kısa devre durumunda tek başına açma yapar mı?
Cevap: Hayır dostum, bu çok yaygın yapılan bir mühendislik yanılgısıdır, doğrudan düzeltelim! Kaçak akım röleleri (RCCB) sadece faz ve nötr arasındaki akım dengesizliğini (toprak kaçağını) ölçer. Hatta oluşabilecek aşırı yük veya kısa devre durumlarına karşı koruma sağlamaz. Bu yüzden cihazın hasar görmemesi için, bu şalterin hemen önüne nominal akımına uygun (örneğin 63A) bir Chint otomatik sigorta (MCB) veya kompakt şalter (MCCB) takılması zorunludur.
