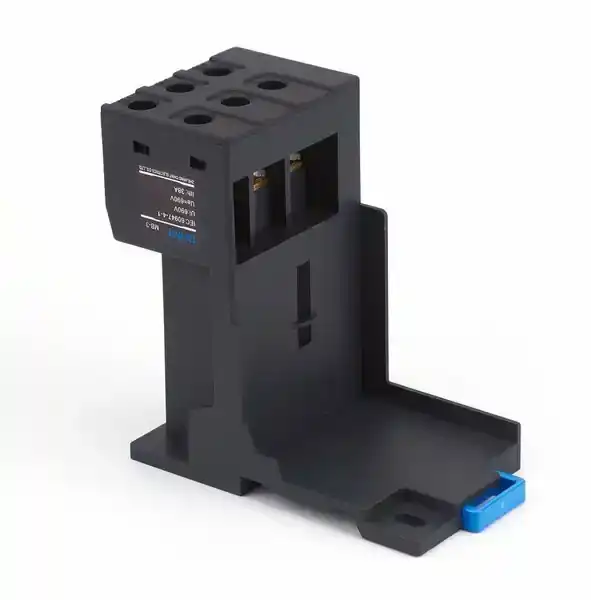

Chint MB-4 Bağımsız Ray Montaj Adaptörü (NXR-100 Serisi Termik Aşırı Akım Koruma Röleleri ile Kusursuz Mekanik ve Elektriksel Entegrasyon, Standart 35 Milimetre Din Rayına Geçmeli Kilit Sistemi, Kontaktörden Ayrı Pano İçi Esnek Konumlandırma Rijitliği, Chint Küresel Şalt Aksesuar Güvencesi)
Chint MB-4 Din raya montaj bloğu; endüstriyel şalt panolarında, motor kontrol merkezlerinde (MCC) ve otomasyon hücrelerinde, aşırı akım koruma elemanı olarak rol oynayan termik rölelerin pano yerleşim düzenini optimize etmek üzere özel olarak geliştirilmiş premium bir mekanik ve elektriksel adaptör modülüdür. Endüstriyel panolarda termik röleler geleneksel olarak doğrudan güç kontaktörünün çıkış terminallerine (klemenslerine) geçmeli olarak montajlanır. Ancak pano içi kablolama mimarisinin esnetilmesi, arıza anında hızlı müdahale edilebilmesi, kompakt panolarda derinlik ve yükseklik tasarrufu sağlanması veya termik rölenin kontaktörden tamamen farklı bir fider hattından beslenmesi gereken senaryolarda Chint MB-4 devreye girer. Bu modül, Chint kütüphanesinin yüksek güç şasi sınıfını oluşturan NXR-100 termik aşırı akım röleleri ile milimetrik olarak tam uyumludur.
Bu montaj bloğunu panolarda işlevsel kılan temel mühendislik üstünlüğü, arkasında barındırdığı yüksek rijitlikteki yaylı tırnak mekanizması sayesinde endüstri standardı olan 35 mm (Din) montaj raylarına harici bir vidalama gerektirmeden tek bir hareketle geçmeli olarak sabitlenebilmesidir. NXR-100 termik rölenin yüksek akım taşıyan güç giriş iğneleri, MB-4 bloğunun üst terminal odalarındaki izole edilmiş cıvatalı klemens yuvalarına tam oturur. Bu sayede termik röle, altından kablo girilip üstünden kablo çıkılabilen bağımsız bir ray tipi şalt komponentine dönüşür. Isıya, yüksek mekanik titreşimlere ve endüstriyel pano içi ısınma eğrilerine karşı yüksek yalıtkanlık performansına sahip polimer gövde mimarisiyle Chint MB-4, montaj işçilik maliyetlerini ve pano içi karmaşayı minimum düzeye indirger.
Öne Çıkan Teknik Özellikler
Model ve Aksesuar Karakteri: Chint MB Serisi Bağımsız Ray Montaj Bloğu (Model: MB-4).
Tam Mekanik Seri Uyumu: Chint NXR-100 serisi büyük şasi endüstriyel termik aşırı akım röleleri ile %100 ölçüsel ve elektriksel entegrasyon.
Ray Entegrasyon Standartı: Ekstra aparat veya vidalama maliyetini yok eden, doğrudan standart 35 mm Din rayına uyumlu yaylı kilit mimarisi.
Güçlü Klemens Yapısı: Yüksek akım kapasitesine uygun kalın kesitli motor besleme kablolarının gevşeme ve lokal ısınma yapmadan rijit bağlanmasını sağlayan korumalı terminal vidaları.
Kompakt ve Dayanıklı Gövde: Pano içerisinde minimum alan kaplayan, termal deformasyonlara ve ark akımlarına dayanıklı mühendislik plastiği gövde yapısı.
Kullanım Alanları ve İşletme Avantajları
Esnek Pano Mimarisi: Kontaktör ile termik rölenin yan yana veya tamamen farklı ray dizilimlerinde konumlandırılmasına izin vererek pano içi alan yönetimini kolaylaştırır.
Kolay Bakım ve Değişim: Termik rölede oluşabilecek bir arıza durumunda, kontaktör kablolarına veya güç baralarına dokunmadan sadece ilgili kademenin termik rölesini raydan ayırıp hızlıca yenileme imkanı sunar.
Güvenli Güç İletimi: İçerisindeki dahili iletken baralar ve izole hücre duvarları sayesinde, termik röleye gelen faz akımlarının kayıpsız ve fazlar arası kısa devre riski olmaksızın iletilmesini garanti eder.
| Kritik Operasyonel Kriter | Chint MB-4 Din Raya Montaj Bloğu | Doğrudan Kontaktöre Montaj Düzeni | Sağladığı Kritik Pano Avantajı |
| Montaj Özgürlüğü | Kontaktörden Tamamen Bağımsız Ray Yerleşimi | Kontaktör Çıkışına Mekanik Bağımlılık | Pano içi yükseklik ve derinlik kısıtı olan dar alanlarda esnek kablolama fiderleri kurulmasını sağlar. |
| Bakım ve Müdahale Hızı | Sadece Termik Röleyi Raydan Ayırma Kolaylığı | Tüm Kontaktör Grubu Bağlantılarını Sökme Zorunluluğu | Arıza anında duruş sürelerini minimuma indirir, kontaktör terminallerinin yorulmasını ve aşınmasını engeller. |
| Kablolama Giriş Yönü | Üst Terminal Giriş / Alt Terminal Çıkış Esnekliği | Doğrudan Kontaktör İç İğne Bağlantısı | Akım trafolu veya özel dağıtım bloklu devrelerde kablo büküm radüslerini rahatlatarak ısınmayı önler. |
| Mekanik Titreşim Direnci | Din Rayına Rijit Kilitli Akıllı Gövde | Kontaktörün Çekme Anındaki Ani Sarsıntı Yükü | Büyük güçlü kontaktörlerin ani çekme ve bırakma anlarında oluşturduğu mekanik şokların termik röleye ulaşmasını engeller. |
Soru 1: MB-4 montaj bloğu Chint markasının tüm termik röle modelleri ile kullanılabilir mi? Cevap: Hayır, MB-4 montaj bloğu spesifik olarak Chint NXR-100 serisi büyük şasi termik aşırı akım rölelerinin fiziksel şasi ölçülerine, vida eksenlerine ve giriş iğne aralıklarına göre tasarlanmıştır. Küçük şasili NXR-12 serisi için MB-1, NXR-25 serisi için MB-2 ve NXR-38 serisi için MB-3 montaj blokları tercih edilmelidir. Montaj öncesi termik röle etiketindeki şasi kodu mutlaka doğrulanmalıdır.
Soru 2: Kontaktör çıkışına doğrudan takılabilecek bir termik röleyi neden MB-4 bloğu ile raya monte etmeliyiz? Cevap: Bunun en temel sebebi pano içi yerleşim kısıtları ve elektriksel lojiktir. Yüksek akımların taşındığı NXR-100 serisi fiderlerde kontaktörün hemen altında kablo kanalları, kalın kesitli iletkenler veya ana baralar yer alabilir; termik rölenin kontaktör altına direkt takılması durumunda pano derinliği yetmeyebilir ya da kablo büküm mesafesi kalmayabilir. Ayrıca softstarter (yumuşak yolverici) veya invertör (VFD) çıkışlarında kontaktör kullanılmadığı halde motoru termik röle ile korumak istediğiniz senaryolarda, termik röleyi raya sabitleyebilmek için MB-4 montaj bloğu kullanımı zorunludur.
Soru 3: MB-4 klemens vidalarının montaj sıkılığı endüstriyel açıdan neden büyük önem taşır? Cevap: MB-4 montaj bloğu, 100 Ampere kadar çıkabilen yüksek güçteki motor akımını üzerinde taşıyan iletken baralar barındırır. Termik rölenin iğnelerinin montaj bloğuna girdiği üst vidaların ve ana besleme kablolarının bağlandığı klemens vidalarının gevşek bırakılması, yüksek geçiş direncine yol açar. Bu geçiş direnci, akım geçtikçe lokal olarak devasa bir termal ısı üretir ve montaj bloğunun plastik gövdesinin erimesine, termik rölenin iç mekanizmasının bozularak hatalı açma (trip) yapmasına sebebiyet verir. Tüm vidalar uygun torkla sıkılmalıdır.
Soru 4: MB-4 bloğu üzerine takılan termik röle, akım ayar kararlılığını veya koruma fonksiyonunu kaybeder mi? Cevap: Kesinlikle hayır. MB-4 montaj bloğu tamamen pasif, elektriksel iletkenliği yüksek iç baralardan oluşan mekanik bir adaptördür. Termik rölenin bimetal yapısına, akım algılama hassasiyetine veya üzerindeki test/stop butonlarının lojik çalışmasına hiçbir olumsuz etkisi yoktur. Aksine, kontaktörün bobin çekme anında oluşturduğu mekanik sarsıntıları ray üzerinde absorbe ederek termik rölenin ömrüne katkı sağlar.
Soru 5: Pano periyodik bakımlarında MB-4 montaj bloğunda özellikle hangi teknik kontroller gerçekleştirilmelidir? Cevap: Periyodik bakım dönemlerinde (sistem enerjisi tamamen kesilmişken) montaj bloğunun plastik gövdesinde herhangi bir renk değişimi, sararma, kuruma veya çatlama olup olmadığı gözle kontrol edilmelidir. Yüksek akım çekilen bu fiderlerde bu belirtiler aşırı ısınmanın işaretidir. Ardından klemens vidalarının tork sıkılıkları kontrol edilmeli, ray üzerindeki yaylı tırnağın rayı sıkıca kavrayıp kavramadığı test edilmelidir. Tozlu ortamlarda klemens aralarında biriken iletken tozlar kuru hava ile temizlenmelidir.
