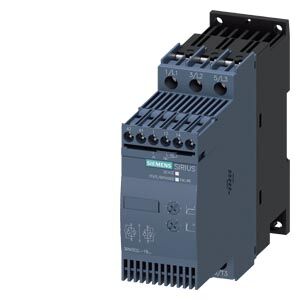

Siemens Sirius 3RW30 Serisi Endüstriyel Motor Yumuşak Yol Verici / Soft Starter (15 kW - 20 HP Standart Motor Gücü / 32 Amper Kesintisiz Akım Kapasitesi / Boy S0 Ultra Kompakt Şasi / Entegre Dahili Bypass Kontaklı / 24V AC ve DC Hibrit Kumanda Gerilimi / Ürün Kodu: 3RW3027-1BB04)
Siemens 3RW3027-1BB04, makine imalatçılarının (OEM), endüstriyel üretim hatlarının, havalandırma ve iklimlendirme (HVAC) fan sistemlerinin, küçük ölçekli santrifüj pompaların ve paketleme makinelerindeki konveyör bantlarının kalbini oluşturan 3 fazlı asenkron motorların darbesiz, sarsıntısız ve tam kontrollü bir şekilde kalkış yapması için tasarlanmış mikro boyutlu bir yumuşak yol verici (soft starter) donanımıdır. Kompakt Sirius S0 gövde yapısında 32 Amperlik kesintisiz akım yönetim kapasitesi ve 15 kW (20 Beygir) motor tahrik gücü sunan bu akıllı cihaz; motorların ilk kalkış anında şebekeden çektiği o yıkıcı demeraj akım şoklarını ve mekanik sistemleri hırpalayan ani tork vuruşlarını tamamen ortadan kaldırarak hem elektrik şebekenizi hem de motor mekanik aksamlarınızı koruma altına alır.
Cihazı endüstriyel pano imalatında ve seri makine projelerinde mutlak bir fiyat-performans şampiyonu kılan en büyük teknik üstünlüğü, fabrikasyon olarak entegre edilmiş dahili bypass kontak altyapısıdır. Motor pürüzsüzce kalkış rampasını tamamlayıp tam hıza ulaştığı an, cihaz içindeki akıllı bypass mekanik kontakları otomatik olarak kapanır ve akımı güç yarı iletkenlerinin (tristörlerin) üzerinden alarak kendi üzerine kilitler. Bu sayede cihaz sürekli çalışma esnasında kesinlikle ısınmaz, pano içi termal yükü minimuma verir ve panonun içine harici büyük bypass kontaktörleri koyma zorunluluğunu ve kablolama maliyetlerini tamamen ortadan kaldırır. İki faz kontrollü patentli balanslama algoritması sayesinde, üç fazda da pürüzsüz bir akım geçişi sağlayarak şebeke faz dengesizliklerinin önüne geçer.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens Sirius 3RW30 Standart ve Yüksek Akış Güvenlikli Ekonomik Soft Starter Ekosistemi
Fiziksel Gövde Boyutu: Boy S0 (15 kW gücündeki bir motor tahrik ünitesini standart bir kontaktör genişliğinde sunan ultra kompakt ve alan tasarruflu şasi mimarisi)
Nominal Motor Gücü: 15 kW / 20 HP (Standart 400 Volt endüstriyel asenkron motor kuplajları ve pompa fiderleri için tam kalibreli tork yönetimi)
Nominal Akım Kapasitesi: 32 Amper (Sürekli çalışma rejimlerine ve kalkış anındaki termal akım yüklerine yüksek dayanımlı güç yarı iletken altyapısı)
Kumanda Çalışma Gerilimi: 24V AC / DC (Geniş gerilim toleranslı akıllı sargı yapısı sayesinde PLC dijital çıkışlarından veya emniyetli alçak gerilim kumanda hatlarından harici ara rölesiz doğrudan tetiklenebilme konforu)
Yol Verme Metodu: İki Faz Kontrollü Gerilim Rampası Yönetimi (Tristör maliyetlerini ve cihaz boyutlarını optimize ederken motorun sarsıntısız hızlanmasını garanti eder)
Entegre Donanımlar: Fabrikasyon Dahili Bypass Kontak Seti + Durum ve Çalışma Bildirim LED Sinyalizasyon Göstergeleri + Entegre Kumanda Klemens Grubu
Kullanım Alanları ve İşletme Avantajları
Yıldız-Üçgen Hantallığına Son: Panonun içinde 3 adet kontaktör, zaman rölesi, termik ve onlarca karmaşık kablo işçiliği yerine sadece bu tek cihazı ray üstüne koyarak saniyeler içinde montajı tamamlamanızı sağlar.
Mekanik Aşınma ve Bakım Masraflarında Radikal Düşüş: Küçük fanlarda, kompresörlerde ve pompalarda ani kalkıştan kaynaklanan kayış kopmalarını, kaplin kırılmalarını ve rulman dağılmalarını sıfırlayarak tesisin periyodik bakım maliyetlerini minimuma indirir.
Şebeke Voltaj Çökmelerini Engeller: Motorun kalkış akımını sınırlandırarak, aynı panoya bağlı hassas elektronik kartların, PLC sistemlerinin ve sürücülerin motor kalkarken anlık voltaj düşümüyle kilitlenmesini veya reset atmasını önler.
Kompakt S0 Boyutu İle Maksimum Hücre Tasarrufu: Sınırlı ve dar pano hücrelerinde standart bir kontaktör kadar az yer kaplayarak, panolarınızın genel boyutlarını ve sac imalat maliyetlerini aşağı çeker.
Teknik Karşılaştırma Tablosu: Sirius 3RW30 S0 Soft Starter vs Klasik Yıldız-Üçgen (Y/U) Mini Pano Çözümleri
| Critical Operasyonel Kriter | Siemens 3RW3027-1BB04 (Bu Ürün) | Geleneksel Yıldız-Üçgen Mini Kontaktörlü Panolar | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Pano İçi Alan ve Kablolama | Mükemmel (Sadece 3 kablo girişi ve 3 kablo çıkışı ile saniyeler içinde montajlanır) | Çok Karmaşık (3 adet kontaktör, 1 adet zaman rölesi, 1 adet termik ve onlarca kablo) | Pano imalat atölyesindeki kablolama işçilik saatlerini ve pano içi hacim maliyetlerini minimuma indirir. |
| Kalkış Anındaki Akım Şoku | Düşük (Zaman ayarlı gerilim rampası ile motor akımı kontrol altında yükselir) | Yüksek (Yıldızdan üçgene geçiş anında şebekeye çok şiddetli ikinci bir akım darbesi vurur) | Fabrika ana giriş sigortalarının gereksiz yere atmasını önler, trafo kapasitesini zorlamaz ve ceza yeme riskini sıfırlar. |
| Mekanik Sistem ve Tork Darbesi | Sıfır (Motor adeta bir bulut gibi sarsıntısız ve yumuşak bir kalkış yapar) | Sert ve Darbeli (Üçgene geçtiği an motora ani voltaj biner, mekanik aksamları küt diye hırpalar) | Motor millerinin burulmasını, kaplinlerin kırılmasını ve pompa fanlarının aşınmasını engelleyerek mekanik ömrü 3 kat uzatır. |
| Devreye Alma ve Ayar Hızı | Saniyeler İçinde (Ön paneldeki iki basit düğme ile tornavida vasıtasıyla ayarlanır) | Zaman Alıcı (Zaman rölesinin geçiş sürelerini sahada deneme yanılma ile tutturmak gerekir) | Devreye alma mühendislerinin sahada harcadığı zamanı sıfıra indirir, montaj hatası ihtimalini kökten bitirir. |
Sıkça Sorulan Sorular
Bu cihazın üzerinde motor devrini veya hızını ayarlayabilir miyiz?
Endüstriyel sahada en çok karıştırılan usta detaylarından biri budur! Soft Starter cihazları bir frekans konvertörü (Sürücü veya İnvertör) değildir. Bu cihaz motorun hızını sürekli değiştiremez veya motoru düşük devirde sürekli çalıştıramaz. Bu cihazın tek bir görevi vardır: Motoru kalkışta pürüzsüzce rampalamak, motor tam hıza ulaştığında ise ana şebeke frekansıyla (50 Hertz) baş başa bırakmaktır. Eğer projenizde motorun hızını sürekli kısmak veya arttırmak istiyorsanız Soft Starter değil, bir Siemens Sinamics Hız Kontrol Cihazı satın almanız gerekir.
Bu S0 modelinin üzerinde motor akım ayarı bulunmuyor, motoru aşırı yüke karşı nasıl koruyacağız?
Harika bir usta mühendislik detaydır! 3RW30 serisi, cihaz boyutlarını ve maliyetini minimumda tutmak adına dahili bir elektronik motor termik rölesi barındırmaz. Bu cihazı panonuzun rayına monte ederken, cihazın giriş hattına mutlaka bir adet Siemens Sirius Motor Koruma Şalteri (Örn: 3RV2021 serisi) yerleştirmeniz gerekir. Böylece motor koruma şalteri kısa devre ve aşırı yük korumasını üstlenirken, 3RW30 soft starter cihazınız da motorun yumuşak kalkışını yürüterek kusursuz bir takım oluştururlar.
Cihaz üzerindeki iki adet potansiyometre ayar düğmesi tam olarak neyi kontrol eder?
Ön paneldeki iki akıllı düğme sahadaki montaj ekiplerinin motor kalkış karakteristiğini saniyeler içinde kalibre etmesini sağlar:
Potansiyometre (Ramp-Up Time): Motorun sıfırdan tam hıza kaç saniyede çıkacağını ayarlar (0 ile 20 saniye arası).
Potansiyometre (Starting Voltage): Motorun ilk tetiği alacağı başlangıç voltaj yüzdesini belirler (Yüzde 40 ile Yüzde 100 arası). Pompalar için genelde yüzde 40-50, konveyörler için yüzde 50-60 aralığı idealdir.
