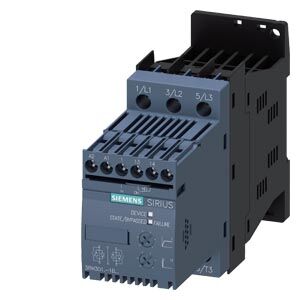

Siemens Sirius 3RW30 Serisi Endüstriyel Motor Yumuşak Yol Verici / Soft Starter (3 kW - 4 HP Standart Motor Gücü / 6.5 Amper Kesintisiz Akım Kapasitesi / Boy S00 Ultra Mikro Kompakt Şasi / Entegre Dahili Bypass Kontaklı / 110V - 230V AC ve DC Hibrit Kumanda Gerilimi / Ürün Kodu: 3RW3014-1BB14)
Siemens 3RW3014-1BB14, seri makine imalatçılarının (OEM), endüstriyel üretim hatlarının, havalandırma ve iklimlendirme (HVAC) mini fan sistemlerinin, paketleme makinelerindeki hafif konveyör bantlarının ve küçük ölçekli sirkülasyon pompalarının kalbini oluşturan 3 fazlı asenkron motorların darbesiz, sarsıntısız ve tam kontrollü bir şekilde kalkış yapması için tasarlanmış ultra mikro boyutlu bir yumuşak yol verici (soft starter) donanımıdır. Kompakt Sirius S00 gövde yapısında 6.5 Amperlik kesintisiz akım yönetim kapasitesi ve 3 kW (4 Beygir) motor tahrik gücü sunan bu akıllı cihaz; motorların ilk kalkış anında şebekeden çektiği o yıkıcı demeraj akım şoklarını ve mekanik sistemleri hırpalayan ani tork vuruşlarını tamamen ortadan kaldırarak hem elektrik şebekenizi hem de motor mekanik aksamlarınızı koruma altına alır.
Cihazı endüstriyel pano imalatında ve seri makine projelerinde mutlak bir fiyat-performans şampiyonu kılan en büyük teknik üstünlüğü, fabrikasyon olarak entegre edilmiş dahili bypass kontak altyapısıdır. Motor pürüzsüzce kalkış rampasını tamamlayıp tam hıza ulaştığı an, cihaz içindeki akıllı bypass mekanik kontakları otomatik olarak kapanır ve akımı güç yarı iletkenlerinin (tristörlerin) üzerinden alarak kendi üzerine kilitler. Bu sayede cihaz sürekli çalışma esnasında kesinlikle ısınmaz, pano içi termal yükü minimuma indirir ve panonun içine harici büyük bypass kontaktörleri koyma zorunluluğunu ve kablolama maliyetlerini tamamen ortadan kaldırır. İki faz kontrollü patentli balanslama algoritması sayesinde, üç fazda da pürüzsüz bir akım geçişi sağlayarak şebeke faz dengesizliklerinin önüne geçer.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens Sirius 3RW30 Standart ve Yüksek Akış Güvenlikli Ekonomik Soft Starter Ekosistemi
Fiziksel Gövde Boyutu: Boy S00 (45 mm standardında, 3 kW gücündeki bir motor tahrik ünitesini pano içinde minimum genişlik kaplayacak şekilde sunan ultra kompakt şasi mimarisi)
Nominal Motor Gücü: 3 kW / 4 HP (Standart 400 Volt endüstriyel asenkron motor kuplajları ve mini pompa fiderleri için tam kalibreli tork yönetimi)
Nominal Akım Kapasitesi: 6.5 Amper (Sürekli çalışma rejimlerine ve kalkış anındaki termal akım yüklerine yüksek dayanımlı güç yarı iletken altyapısı)
Kumanda Çalışma Gerilimi: 110V - 230V AC / DC (Geniş gerilim toleranslı akıllı sargı yapısı sayesinde harici dönüştürücü trafolara veya güç kaynaklarına gerek kalmadan hem şebeke alternatif akımından hem de kesintisiz doğru akım kontrol hatlarından doğrudan tetiklenebilme konforu)
Yol Verme Metodu: İki Faz Kontrollü Gerilim Rampası Yönetimi (Tristör maliyetlerini ve cihaz boyutlarını optimize ederken motorun sarsıntısız hızlanmasını garanti eder)
Entegre Donanımlar: Fabrikasyon Dahili Bypass Kontak Seti + Durum ve Çalışma Bildirim LED Sinyalizasyon Göstergeleri + Entegre Kumanda Klemens Grubu
Kullanım Alanları ve İşletme Avantajları
Direkt Kalkış Darbelerine ve Şerit Aşınmalarına Son: Panonun içinde kontaktörler ve onlarca karmaşık kablo işçiliği yerine sadece bu tek cihazı ray üstüne koyarak saniyeler içinde montajı tamamlamanızı sağlar.
Mekanik Aşınma ve Bakım Masraflarında Radikal Düşüş: Küçük fanlarda, hafif kompresörlerde ve pompalarda ani kalkıştan kaynaklanan kayış kopmalarını, kaplin kırılmalarını ve rulman dağılmalarını sıfırlayarak tesisin periyodik bakım maliyetlerini minimuma indirir.
Şebeke Voltaj Çökmelerini Engeller: Motorun kalkış akımını sınırlandırarak, aynı panoya bağlı hassas elektronik kartların, PLC sistemlerinin ve sürücülerin motor kalkarken anlık voltaj düşümüyle kilitlenmesini veya reset atmasını önler.
Kompakt S00 Boyutu İle Maksimum Hücre Tasarrufu: Sınırlı ve dar pano hücrelerinde standart bir otomat sigorta grubu kadar az yer kaplayarak, panolarınızın genel boyutlarını ve sac imalat maliyetlerini aşağı çeker.
Teknik Karşılaştırma Tablosu: Sirius 3RW30 S00 Soft Starter vs Klasik Direkt/Kontaktörlü Yol Verme Çözümleri
| Kritik Operasyonel Kriter | Siemens 3RW3014-1BB14 (Bu Ürün) | Geleneksel Kontaktör İle Direkt Yol Verme | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Kalkış Rampası ve Tork Kontrolü | Mükemmel (Gerilim ve zaman rampası ayarı ile motor sarsıntısız hızlanır) | Yoktur (Motora direkt tam voltaj biner, mekanik aksamları küt diye hırpalar) | Motor millerinin burulmasını, konveyörlerdeki ürünlerin devrilmesini ve fan kayışlarının kopmasını kesin olarak önler. |
| Kalkış Anındaki Akım Şoku | Düşük (Akım tepe noktası rampalama sayesinde törpülenir) | Çok Yüksek (Motor ilk tetiği aldığında nominal akımının 6-8 katı akım çeker) | Tesis ana giriş sigortalarının gereksiz yere atmasını önler, kablo kesitlerinin aşırı ısınmasını engeller. |
| Pano İçi Alan ve Kablolama | Mükemmel (Sadece 45 mm genişliktedir, kablolama saniyeler sürer) | Orta (Kontaktör, ek klemens grubu ve kablo karmaşası alan kaplar) | Pano imalat atölyesindeki kablolama işçilik saatlerini ve pano içi hacim maliyetlerini minimuma indirir. |
| Devreye Alma ve Ayar Hızı | Saniyeler İçinde (Ön paneldeki iki basit düğme ile tornavida vasıtasıyla ayarlanır) | Ayar Gerekmez (Ancak mekanik darbelere müdahale etme şansı da tanımaz) | Devreye alma mühendislerinin sahada harcadığı zamanı sıfıra indirir, montaj hatası ihtimalini kökten bitirir. |
Sıkça Sorulan Sorular
Bu cihazın üzerinde motor devrini veya hızını ayarlayabilir miyiz?
Endüstriyel sahada en çok karıştırılan usta detaylarından biri budur! Soft Starter cihazları bir frekans konvertörü (Sürücü veya İnvertör) değildir. Bu cihaz motorun hızını sürekli değiştiremez veya motoru düşük devirde sürekli çalıştıramaz. Bu cihazın tek bir görevi vardır: Motoru kalkışta pürüzsüzce rampalamak, motor tam hıza ulaştığında ise ana şebeke frekansıyla (50 Hertz) baş başa bırakmaktır. Eğer projenizde motorun hızını sürekli kısmak veya arttırmak istiyorsanız Soft Starter değil, bir Siemens Sinamics Hız Kontrol Cihazı satın almanız gerekir.
Bu S00 modelinin üzerinde motor akım ayarı bulunmuyor, motoru aşırı yüke karşı nasıl koruyacağız?
Harika bir usta mühendislik detaydır! 3RW30 serisi, cihaz boyutlarını ve maliyetini minimumda tutmak adına dahili bir elektronik motor termik rölesi barındırmaz. Bu cihazı panonuzun rayına monte ederken, cihazın giriş hattına mutlaka bir adet Siemens Sirius Motor Koruma Şalteri (Örn: 3RV2011 serisi) yerleştirmeniz gerekir. Böylece motor koruma şalteri kısa devre ve aşırı yük korumasını üstlenirken, 3RW30 soft starter cihazınız da motorun yumuşak kalkışını yürüterek kusursuz bir takım oluştururlar.
Cihaz üzerindeki iki adet potansiyometre ayar düğmesi tam olarak neyi kontrol eder?
Ön paneldeki iki akıllı düğme sahadaki montaj ekiplerinin motor kalkış karakteristiğini saniyeler içinde kalibre etmesini sağlar:
Potansiyometre (Ramp-Up Time): Motorun sıfırdan tam hıza kaç saniyede çıkacağını ayarlar (0 ile 20 saniye arası).
Potansiyometre (Starting Voltage): Motorun ilk tetiği alacağı başlangıç voltaj yüzdesini belirler (Yüzde 40 ile Yüzde 100 arası). Pompalar için genelde yüzde 40-50, konveyörler için yüzde 50-60 aralığı idealdir.
