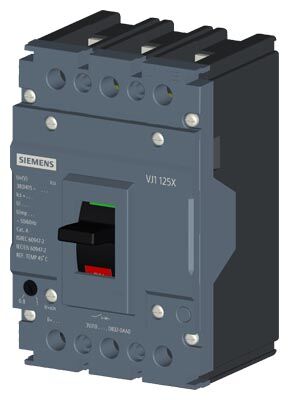

Siemens Sinoplus 3VJ1004‑3DB32‑0AA0 Endüstriyel Tip Kompakt Devre Kesici (40 A / 3 Kutuplu / 25 kA Kısa Devre Kesme / Ayarlı Termik - Sabit Manyetik MCCB)
Siemens Sinoplus 3VJ1004‑3DB32‑0AA0, endüstriyel kontrol kabinlerinde, imalat atölyelerinin küçük dağıtım kutularında, ticari binaların tali panolarında ve lokal makine fider hatlarında enerji akışını emniyetle yönetmek, kontrol etmek ve izole etmek üzere tasarlanmış 3 kutuplu termik-manyetik bir kompakt şalterdir (MCCB). Siemens’in küresel mühendislik standartlarıyla fiyat/performans ve maksimum alan tasarrufu odaklı projeler için özel olarak optimize ettiği Sinoplus 3VJ serisinin bu 40 Amperlik modeli, şebekelerde meydana gelebilecek aşırı yük ve ani kısa devre risklerine karşı sisteminizi tam koruma altına alır.
Cihazın kalbinde yer alan Ayarlanabilir Termik – Sabit Manyetik (ATFM) trip ünitesi, saha montaj ekiplerine ve tesis bakım şeflerine üstün bir operasyonel esneklik sağlar. Ön panelde yer alan hassas termik kalibrasyon döner vidası sayesinde, şalterin aşırı yük koruma eşiği 32 Amper ile 40 Amper arasında tesisin anlık gücüne ve hat kablolarının nominal taşıma kapasitesine göre el ile kolayca set edilebilir. Sabit ayarlı güçlü manyetik koruma mekanizması ise hat üzerinde oluşabilecek ani kısa devre akımlarını 415V şebeke altında 25 kA sönümleme eşiğinde başarıyla keserek sistem bileşenlerinin ve panodaki hassas elektronik cihazların zarar görmesini kesin olarak önler.
Öne Çıkan Teknik Özellikler
Model Kodu: 3VJ1004‑3DB32‑0AA0 (Siemens Sinoplus 3VJ10 Kompakt Seri)
Ürün Kodu: 39.3VJ1004‑3DB32
Ürün Tipi: Termik - Manyetik Kompakt Devre Kesici (Molded Case Circuit Breaker - MCCB)
Kutup Sayısı: 3 Kutuplu (3P - Trifaze Endüstriyel Şebeke Uyumlu)
Nominal Akım (In): 40 Amper (Tali panolar, standart makine fiderleri ve motor hatları için en çok tercih edilen akım eşiği)
Termik Aşırı Yük Ayar Aralığı: ~32 Amper – 40 Amper (Ön panelden kademesiz olarak kalibre edilebilir)
Kısa Devre Kesme Kapasitesi (Icu): 415V AC altında 25 kA (Tali dağıtım hatları için optimize edilmiş endüstriyel güvenlik)
Trip Ünitesi Karakteristiği: Ayarlanabilir Termik (Aşırı yük koruması set edilebilir) / Sabit Manyetik (Kısa devre anında fabrikasyon kararlılıkta sabit hızlı kesme)
Bağlantı Yapısı: Rijit bara montajına ve pabuçlu/yüksüklü kablo bağlantılarına uygun vidalı terminaller
Kullanım Alanları ve Avantajları
15 kW ve 18.5 kW Yükler İçin Kusursuz Uyum: 400V trifaze şebekede çalışan endüstriyel kompresörlerin, konveyör motorlarının ve pompa hatlarının kalkış ve tam yük akım karakteristiklerine termik ayar sahası (~32-40A) sayesinde tam uyum gösterir.
Sinoplus ile Akıllı Bütçe Yönetimi: Yüksek bütçeli premium serilere alternatif olarak, Siemens kalitesini ve uluslararası standart güvencesini çok daha rekabetçi ve ekonomik maliyetlerle projelerinize entegre etmenizi sağlar.
3VJ10 Kasa ile Maksimum Alan Tasarrufu: 40 Amper akım taşıma kapasitesine rağmen serinin en minimize edilmiş fiziksel boyutlarına (Frame) sahiptir. Bu sayede panonun içindeki montaj alanını optimize eder, daha küçük pano kabini seçimine olanak tanır.
Kablo Isınmalarına Karşı Hassas Koruma: Ön paneldeki ayar tekerleği sayesinde, zamanla değişen yük durumlarına göre akım eşiğini değiştirerek hat kablolarının aşırı ısınmasını ve deforme olmasını engelleyebilirsiniz.
Karşılaştırma Tablosu: Sinoplus 40A Kompakt Şalter vs Standart 40A Ray Tipi Otomat
| Teknik ve Operasyonel Kriter | Siemens Sinoplus 3VJ1004‑3DB32‑0AA0 (Bu Ürün) | Standart Ray Tipi 40A Otomat (MCB) | Sağladığı Kritik Pano Tasarım Avantajı |
| Kısa Devre Kesme Kapasitesi | 25 kA (Ultra yüksek ark sönümleme odası) | Genellikle 6 kA veya 10 kA (Sınırda koruma) | Kısa devre anında oluşan yıkıcı enerjiyi panodaki PLC ve elektronik kartlara zarar vermeden kendi gövdesinde yok eder. |
| Aşırı Yük Termik Ayarı | ~32A – 40A arası el ile ayarlanabilir | Sabit Ayarlı (Değiştirilemez) | Tesis yüküne veya kablo kesit emniyetine göre hassas kalibrasyon imkanı sunar, gereksiz tolerans boşluklarını eler. |
| Gövde Mukavemeti ve Ömür | Ağır hizmet tipi, ark yalıtımlı rijit endüstriyel MCCB gövde | Standart plastik modüler otomat gövdesi | Yüksek demerajlı (kalkış akımlı) yüklerde şalterin iç bimetal yapısının deforme olmasını engeller, uzun ömürlüdür. |
| Aksesuar Entegrasyon İzni | Yardımcı kontak, arıza ihbar kontağı ve açtırma bobini takılabilir | Aksesuar seçeneği son derece kısıtlıdır | Şalterin trip/arıza bilgisini veya açık/kapalı durumunu ana otomasyon (PLC) merkezine kabloyla gönderme esnekliği tanır. |
Sıkça Sorulan Sorular
Şalterin üzerindeki "Ayarlanabilir Termik" tam olarak ne işe yarar ve nasıl ayarlanmalıdır?
Bu özellik, şalterin aşırı yüklere (uzun süreli küçük akım artışlarına) karşı koruma yapacağı akım sınırını el ile değiştirebilmenizi sağlar. Örneğin sisteminiz şu an maksimum 35A çekiyorsa ve ana besleme hattınızı daha güvenli sınırda tutmak istiyorsanız, şalterin önündeki döner kadranı el ile ayarlayarak akım koruma eşiğini 40A'den aşağıya, tam 35A değerine set edebilirsiniz. Bu ayar, projenizdeki kablo kesitinin akım taşıma limitlerine göre bir elektrik uzmanı gözetiminde yapılmalıdır.
25 kA kısa devre kesme kapasitesi fider hatları için yeterli midir?
Evet, endüstriyel tesislerin tali dağıtım panolarında, atölye besleme hatlarında ve makine fiderlerinde 25 kA (Icu @ 415V AC) son derece güvenli ve yeterli bir eşiktir. Ana trafonun hemen çıkışındaki ilk ana pazar panoları hariç; tesis içi dağıtım hatlarında ve kontrol kabinlerinde bu kapasite kısa devre akımlarının yıkıcı enerjisini sönümlemek için tamamen uygundur.
40A gücündeki bu şaltere kablo bağlantısı yapılırken nelere dikkat edilmelidir?
40 Amper hatlarda genellikle 4x6 mm² veya 4x10 mm² NYAF/NYY kablolar tercih edilir. Bu şalterin klemens yapısı rijit vidalı terminal altyapısına sahiptir. Güvenli montaj için kablo uçlarına mutlaka uygun iğne uçlu yüksük veya kablo pabucu sıkılmalı ve şalterin vidalı terminallerine uygun tork değerinde, gevşemezlik garantisiyle monte edilmelidir. Gevşek bağlantılar yüksek akımda hızlı lokal ısınmaya ve pano yangını riskine yol açar.
