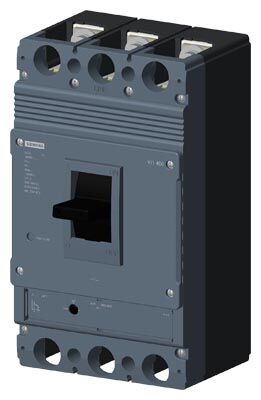

Siemens Sinoplus 3VJ1332‑5DB32‑0AA0 Endüstriyel Tip Kompakt Devre Kesici (320 A / 3 Kutuplu / 36 kA Kısa Devre Kesme / Ayarlı Termik - Sabit Manyetik MCCB)
Siemens Sinoplus 3VJ1332‑5DB32‑0AA0, endüstriyel tesislerde, ticari binalarda, altyapı projelerinde ve imalat atölyelerinde tali dağıtım panolarının (TDP) ve güçlü fider hatlarının enerji akışını güvenle yönetmek üzere tasarlanmış 3 kutuplu bir kompakt şalterdir (MCCB). Siemens’in küresel mühendislik tecrübesiyle fiyat/performans odaklı projeler için özel olarak optimize ettiği Sinoplus 3VJ serisinin bu 320 Amperlik modeli, elektrik şebekelerinde meydana gelebilecek aşırı yük ve kısa devre akımlarına karşı sisteminizi tam koruma altına alır.
Cihazın kalbinde yer alan Ayarlanabilir Termik – Sabit Manyetik (ATFM) trip ünitesi, pano montaj ekiplerine ve tesis bakım şeflerine operasyonel esneklik sunar. Ön panelde yer alan hassas termik kalibrasyon vidası sayesinde, şalterin aşırı yük koruma akımı tesisin anlık çektiği güce ve hat kablolarının akım taşıma kapasitesine göre el ile hassas bir şekilde set edilebilir. Sabit ayarlı güçlü manyetik mekanizma ise hat üzerinde oluşabilecek ani faz-faz veya faz-toprak kısa devre akımlarını 415V şebeke altında 36 kA gibi yüksek bir sönümleme eşiğinde başarıyla keserek sistem yangınlarını ve ekipman hasarlarını kesin olarak önler.
Öne Çıkan Teknik Özellikler
Model Kodu: 3VJ1332‑5DB32‑0AA0 (Siemens Sinoplus 3VJ13 Serisi)
Ürün Kodu: 39.3VJ1332‑5DB32‑0AA0
Ürün Tipi: Termik - Manyetik Kompakt Devre Kesici (Molded Case Circuit Breaker - MCCB)
Kutup Sayısı: 3 Kutuplu (3P - Trifaze Endüstriyel Şebeke Uyumlu)
Nominal Akım (In): 320 Amper (Tali dağıtım hatları ve güçlü makine fiderleri için ideal kapasite)
Kısa Devre Kesme Kapasitesi (Icu): 415V AC altında 36 kA (Standart endüstriyel şebekelerle tam uyumlu koruma)
Trip Ünitesi Karakteristiği: Ayarlanabilir Termik (Aşırı yük akımı kadran üzerinden set edilebilir) / Sabit Manyetik (Kısa devre anında fabrikasyon kararlılıkta sabit hızlı kesme)
Bağlantı Altyapısı: Rijit bara montajına ve pabuçlu kalın kablo bağlantılarına uygun vidalı terminaller
Kullanım Alanları ve Avantajları
Tali Dağıtım ve Sürücü Panolarının Koruyucusu: Fabrika içindeki tali panolarda veya yüksek güçlü motor sürücü kabinlerinin (Soft Starter / Sürücü) girişlerinde güvenilir bir koruma fideri olarak görev yapar.
Sinoplus Ekonomi ve Kalite Dengesi: Yüksek bütçeli Sentron serilerine bütçe ayıramayan projelerde, Siemens kalitesini ve uluslararası sertifikasyon güvencesini çok daha rekabetçi maliyetlerle panolarınıza entegre etmenizi sağlar.
Hassas Isıl Ayar Kabiliyeti: Zamanla değişen tesis yüklerine göre şalteri komple yenilemek yerine, üzerindeki termik ayar vidasıyla akım eşiğini değiştirerek hat kablolarının ısınmasını ve deforme olmasını engelleyebilirsiniz.
Kompakt Kasa ile Pano Alanı Optimizasyonu: 320 Amper kapasitesine rağmen optimize edilmiş gövde boyutları sayesinde pano içinde harcanan hacmi minimumda tutar, panonun mekanik işçilik maliyetlerini düşürür.
Karşılaştırma Tablosu: Tali Dağıtım (3VJ13) vs Ana Giriş Şalteri (3VJ14)
| Operasyonel ve Teknik Kriter | Siemens Sinoplus 3VJ1332‑5DB32‑0AA0 (Bu Ürün) | Siemens Sinoplus 3VJ1463‑5DB32‑0AA0 Şalter | Sağladığı Kritik Pano Tasarım Avantajı |
| Nominal Akım Kapasitesi | 320 Amper (Orta/Büyük Güç Sınıfı) | 630 Amper (Ağır Sıklet Güç Sınıfı) | 3VJ1332 Modeli: Tali panolar ve lokal makine fiderleri için elektriksel olarak tam odaklı ve ekonomiktir. |
| Fiziksel Kasa Boyutu (Frame) | Kompakt Gövde (3VJ13 Kasa Ölçüsü) | Geniş Gövde (3VJ14 Kasa Ölçüsü) | Pano içinde dikey ve yatay eksende çok daha az yer kaplayarak daha küçük pano kabini seçmenize izin verir. |
| Kullanım Amacı (Pano Konumu) | Tali Dağıtım Girişi, Sürücü Hatları, Güçlü Fiderler | Ana Dağıtım Panosu (ADP) Girişi, Trafo Çıkış Ana Şalteri | Enerji hiyerarşisinde seçicilik (selektivite) kurulmasını sağlar, arıza durumunda sadece ilgili hattı keser. |
| Bağlantı ve Kablolama | Orta kesit pabuçlu kablo ve bara uyumu | Çoklu paralel hat kablolama ve geniş bara yapısı | Montaj esnasında daha az büküm yarıçapı gerektirir, pano işçiliğini hızlandırır. |
Sıkça Sorulan Sorular
Şalterin üzerindeki "Ayarlanabilir Termik" tam olarak ne işe yarar ve nasıl ayarlanmalıdır?
Bu özellik, şalterin aşırı yüklere karşı koruma yapacağı akım sınırını değiştirebilmenizi sağlar. Örneğin tesisiniz şu an maksimum 280A çekiyorsa ve ana besleme kablonuzun ömrünü uzatmak istiyorsanız, şalterin önündeki döner kadranı el ile ayarlayarak akım koruma eşiğini 320A'den aşağıya çekebilirsiniz. Ayar işlemi, projenizdeki ana kablo kesitinin akım taşıma limitlerine göre uzman bir elektrik personeli gözetiminde yapılmalıdır.
36 kA kısa devre kesme kapasitesi tali panolar için yeterli midir?
Evet, endüstriyel uygulamaların çok büyük bir bölümünde standart tali dağıtım panoları ve fider hatları için 36 kA (Icu @ 415V AC) son derece güvenli ve yeterli bir eşiktir. Trafonun hemen dibindeki ilk ana baralar hariç; fabrika içi dağıtım panolarında, makine dairesi beslemelerinde ve MCC panolarında bu kapasite tam koruma sağlar.
320A gücündeki bu şaltere kablo bağlantısı nasıl yapılmalıdır?
320 Amper akım taşıyan kablolar yüksek kesitlidir (Örn: 3x185+95 mm² veya 3x240+120 mm² NYY gibi hatlar). Bu şalterin klemens yapısı rijit vidalı terminal altyapısına sahiptir. Güvenli montaj için kablo uçlarına mutlaka uygun hidrolik pabuç sıkılmalı ve pabuçlar şalterin baralarına uygun tork anahtarı ile gevşemezlik garantisi altında sıkıca vidalanmalıdır. Temas gevşekliği 320 Amperde çok hızlı lokal ısınmaya ve yangın riskine yol açar.
