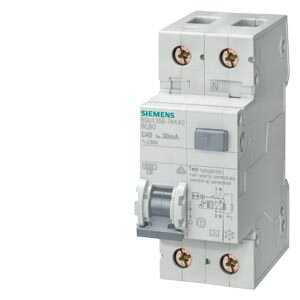

Siemens 5SU1 Serisi Monofaze Yangın Koruma Kombine Sigortası (25 A / C Eğrisi Karakteristiği / 300 mA Yangın Koruma / 4.5 kA Kesme Gücü / Monofaze RCBO / Model: 5SU1653‑1KK32 modelinin 25A Kardeşi / Model Kodu: 5SU1653‑1KK25)
Siemens 5SU1653‑1KK25, endüstriyel tesislerin tali dağıtım panolarında, dış ortam saha kontrol kutularında, yüksek kapasiteli tek fazlı fider hatlarında ve müstakil makine şebekelerinde hem hat kablolarını aşırı yük/kısa devrelere karşı korumak hem de elektrik kaçaklarının neden olabileceği yangın risklerini önlemek üzere tasarlanmış profesyonel bir kombine sigortadır (RCBO). Geleneksel sistemlerde panoda ayrı ayrı yer kaplayan otomatik sigorta (MCB) ve kaçak akım rölesi (RCCB) işlevlerini tek bir kompakt modüler şaside kusursuzca birleştirerek pano içi işçilik sürelerini ve alan ihtiyacını radikal şekilde düşürür.
Cihazın kalbinde yer alan 300 mA (Yangın Koruma) algılama mekanizması, yalıtım hatalarından, eskiyen kablo izolasyonlarından veya nemden dolayı meydana gelebilecek sinsi mikro arkları saniyeler içinde tespit etmek üzere kalibre edilmiştir. Gelişmiş akım trafosu altyapısı sayesinde, hem standart alternatif akım (AC) kaçaklarını hem de modern elektronik güç kaynaklarının şebekeye bıraktığı doğrultulmuş darbeli doğru akım (DC) bileşenli sızıntıları hassas bir şekilde analiz eder. Güçlü tek fazlı hatlarda, standart 30mA rölelerin kümülatif zemin sızıntılarından dolayı yapabileceği gereksiz ve hatalı açmaların (false trip) önüne geçerek işletme sürekliliğini maksimumda tutar.
Öne Çıkan Teknik Özellikler
Model Kodu: 5SU1653‑1KK25 (Siemens 5SU1 Sentron Premium Seri)
Ürün Kodu: 39.5SU1653‑1KK25
Ürün Tipi: RCBO - Kaçak Akım Korumalı Otomatik Sigorta (Kombine Şalt)
Kutup Yapısı: 2 Kutuplu (Faz + Nötr Bağlantılı Monofaze Şebeke Mimarisi)
Nominal Anma Akımı (In): 25 Amper (GSM kabinleri, fider hatları ve endüstriyel tek fazlı motor yükleri için ideal güç sınıfı)
Açma Karakteristiği: C Eğrisi (Endüstriyel yüklerin ve motorlu cihazların kalkış akımlarına uyumlu gecikmeli eğri)
Kaçak Akım Hassasiyeti (IΔn): 300 mA (Uluslararası standartlarda tescilli Yangın Koruma Sınıfı)
Kısa Devre Kesme Kapasitesi (Icn): 4.5 kA (Tali panolar ve lokal makine hatları için optimize edilmiş güvenli kesme gücü)
Çalışma Gerilimi: 240 V AC - 50/60 Hz
Kullanım Alanları ve Avantajları
Lokal Yangın Emniyeti ve Kesintisiz Hizmet: Ortak bir ana giriş kaçak akım rölesi kullanmak yerine her kritik fiderin başına bağımsız olarak takıldığında, sadece arızanın yaşandığı hattı devre dışı bırakır. Tesisin geri kalan sistemleri çalışmaya kesintisiz devam eder.
C25A ile Endüstriyel Yük Alanlarına Tam Uyum: Küçük kompresörlerin, pompaların, havalandırma fanlarının veya endüstriyel güç bloklarının ilk devreye giriş anında şebekeden çektiği mikro demeraj piklerini harika tolere eder, sebepsiz yere sigorta düşürmez.
Pano İçi Alan ve Kablolama Tasarrufu: İki bağımsız şalt cihazı yerine tek bir modüler gövde monte edildiği için panoda ray hacminden kazanç sağlar, kablo köprüleme işçiliğini ve karmaşasını tamamen bitirir.
Rijit Alman Mühendisliği Yapısı: Zamanla gevreme ve sararma yapmayan yüksek kaliteli polimer gövdeye sahiptir. Ön yüzündeki mekanik Test (T) butonu sayesinde, işletme bakım personeli cihazın iç mekanik mekanizmasının sıhhatini her an test edebilir.
Teknik Karşılaştırma Tablosu: Siemens Entegre RCBO vs Bağımsız Sigorta + Röle Montajı
| Kritik Operasyonel Kriter | Siemens 5SU1653‑1KK25 Entegre RCBO (Bu Ürün) | Ayrı Ayrı Otomatik Sigorta + Kaçak Akım Rölesi | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Pano İçi Hacim ve Alan | Kompakt Modüler Tasarım (Tek Şasi) | En az 3-4 otomat boyunda geniş yer kaplar | Dar dağıtım kutularında ve kompakt makine kabinlerinde muazzam bir yer tasarrufu sağlar. |
| Kablolama ve İşçilik Maliyeti | Sıfır Köprüleme (Giriş ve çıkışı bağlamak yeterlidir) | Cihazlar arası kablo köprüleri ve bara işçiliği gerekir | Pano atölyesindeki montaj işçilik sürelerini yarı yarıya düşürür, gevşek bağlantı risklerini eler. |
| Koruma Karakteristiği | C25A ve 300mA yangın zırhı tek bir bimetal dehasında birleşiktir | İki ayrı cihazın bimetal kalibrasyon uyumu aranır | Aşırı yük, kısa devre ve yangın kaçaklarına karşı tek merkezden milisaniyeler içinde kusursuz tepki hızı sunar. |
| Arıza Teşhis Hızı | Anında (Hangi kombine şalter düştüyse arıza o tekil fiderdedir) | Karmaşık (Röle düştüğünde arkasındaki hangi sigortanın kaçak yaptığı tek tek aranır) | Bakım personelinin saatlerce arıza arama çilesini bitirir, işletme duruş maliyetlerini minimuma indirir. |
Sıkça Sorulan Sorular
300mA hassasiyet insanı elektrik çarpmasına karşı korur mu? Neden 30mA değil?
Hayır, 300mA hassasiyet doğrudan insan hayatını korumak (insan çarpılmasını önlemek) için tasarlanmamıştır. İnsan kalbinin elektriksel şoka dayanma sınırı uluslararası normlarda 30mA olarak kabul edilir. Bu incelediğiniz 300mA cihaz bir "Yangın Koruma" kombine sigortasıdır; görevi kablo yollarında veya cihaz içlerinde oluşan kaçak akımların ark yaparak binayı veya tesisi yakmasını önlemektir. Eğer amacınız insanı doğrudan çarpmaya karşı korumak ise priz hatlarında şalterin 30mA olan modellerini seçmelisiniz.
C25A ne anlama gelir? Bu şalter hangi tip yükler için uygundur?
"25A" cihazın sürekli olarak taşıyabileceği maksimum nominal yük akımını ifade eder. "C" harfi ise sigortanın açma eğrisini (karakteristiğini) gösterir. C tipi sigortalar gecikmeli sigortalardır; yani ilk açılışta anlık yüksek akım çeken endüstriyel klimalar, motorlar, trafolar veya rezistans hatları gibi endüstriyel yükler için tasarlanmıştır.
4.5 kA kısa devre kesme kapasitesi endüstriyel fiderler için yeterli midir?
Evet, endüstriyel tesislerin ana panolarından uzakta konumlanan tali dağıtım panolarında, şantiye şebeke kutularında ve lokal makine fider hatlarında 4.5 kA (Icn) kısa devre kesme gücü elektriksel normlara göre tamamen yeterlidir. Kabloların uzunluğundan kaynaklanan hat empedansı kısa devre akımını bu tali noktalarda doğal olarak sınırladığı için 4.5 kA kapasite, sistemi emniyetle korumak adına optimize edilmiş mükemmel bir mühendislik standardıdır.
