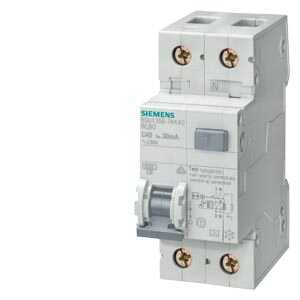

Siemens 5SU13 Serisi Monofaze Hassas Otomasyon Yangın Koruma Kombine Sigortası (6 A / C Eğrisi Karakteristiği / 300 mA Yangın Koruma / 4.5 kA Kesme Gücü / Monofaze RCBO)
Siemens 5SU13 Serisi C6A kombine otomat, endüstriyel otomasyon ana kabinlerinde, PLC CPU ve genişleme modülü beslemelerinde, hassas endüstriyel telemetri ve sensör ağlarında, saha haberleşme switch panolarında hem kablo altyapısını aşırı yük/kısa devrelere karşı korumak hem de elektrik kaçaklarının neden olabileceği yangın risklerini önlemek üzere tasarlanmış profesyonel bir kombine sigortadır (RCBO). Geleneksel sistemlerde panoda ayrı ayrı yer kaplayan otomatik sigorta (MCB) ve kaçak akım rölesi (RCCB) işlevlerini tek bir kompakt modüler şaside kusursuzca birleştirerek pano içi işçilik sürelerini ve alan ihtiyacını radikal şekilde düşürür.
Cihazın kalbinde yer alan 300 mA (Yangın Koruma) algılama mekanizması, yalıtım hatalarından, eskiyen sinyal kablosu izolasyonlarından veya dış saha neminden dolayı meydana gelebilecek sinsi mikro arkları saniyeler içinde tespit etmek üzere kalibre edilmiştir. Gelişmiş akım trafosu altyapısı sayesinde, hem standart alternatif akım (AC) kaçaklarını hem de modern anahtarlamalı güç kaynaklarının (SMPS) şebekeye bıraktığı doğrultulmuş darbeli doğru akım (DC) bileşenli sızıntıları hassas bir şekilde analiz eder. Hassas sinyal ve besleme hatlarında, standart 30mA rölelerin kümülatif zemin sızıntılarından dolayı yapabileceği gereksiz ve hatalı açmaların (false trip) önüne geçerek otomasyon sistemlerinin hizmet sürekliliğini kesintisiz kılar.
Öne Çıkan Teknik Özellikler
Seri / Model: Siemens 5SU13 Sentron Serisi (Kompakt Kombine Şalt)
Ürün Tipi: RCBO - Kaçak Akım Korumalı Otomatik Sigorta (Kombine Şalt)
Kutup Yapısı: 2 Kutuplu (Faz + Nötr Bağlantılı Monofaze Şebeke Mimarisi)
Nominal Anma Akımı (In): 6 Amper (PLC CPU'ları, endüstriyel switchler, RTU üniteleri ve hassas sinyal devreleri için tam odaklı mikro güç sınıfı)
Açma Karakteristiği: C Eğrisi (Elektronik donanımların ve güç kaynaklarının ilk açılış akımlarına uyumlu gecikmeli endüstriyel eğri)
Kaçak Akım Hassasiyeti (IΔn): 300 mA (Uluslararası standartlarda tescilli Yangın Koruma Sınıfı)
Kısa Devre Kesme Kapasitesi (Icn): 4.5 kA (Tali panolar, otomasyon kabinleri ve lokal fider hatları için optimize edilmiş güvenli kesme gücü)
Çalışma Gerilimi: 240 V AC - 50/60 Hz
Kullanım Alanları ve Advantages (Avantajları)
Noktasal İzolasyon ve Kesintisiz Otomasyon: Ortak bir ana giriş kaçak akım rölesi kullanmak yerine her kritik 6A'lik mikro fiderin başına bağımsız olarak takıldığında, sadece arızanın yaşandığı ilgili sensör veya CPU hattını devre dışı bırakır. Panonun ve fabrikanın geri kalan tüm izleme, SCADA ve otomasyon sistemleri çalışmaya kesintisiz devam eder.
C6A ile Hassas Kart ve Kablo Emniyeti: İlk devreye giriş anında şebekeden yüksek demeraj çeken elektronik güç kaynaklarının (SMPS) yarattığı akım piklerini harika tolere eder, sebepsiz yere sigorta düşürmez. Buna karşın mikro kablo kesitlerini aşırı yüklerde mükemmel korur.
Pano İçi Alan ve Kablolama Tasarrufu: İki bağımsız şalt cihazı yerine tek bir modüler gövde monte edildiği için panoda ray hacminden kazanç sağlar, kablo köprüleme işçiliğini ve klemens karmaşasını tamamen bitirir.
Rijit Alman Mühendisliği Yapısı: Zamanla gevreme ve sararma yapmayan yüksek kaliteli polimer gövdeye sahiptir. Ön yüzündeki mekanik Test (T) butonu sayesinde, işletme bakım personeli cihazın iç mekanik mekanizmasının sıhhatini her an test edebilir.
Teknik Karşılaştırma Tablosu: Siemens Entegre 6A RCBO vs Bağımsız Sigorta + Röle Montajı
| Kritik Operasyonel Kriter | Siemens 5SU13 C6A 300mA RCBO (Bu Ürün) | Ayrı Ayrı 6A Otomatik Sigorta + Kaçak Akım Rölesi | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Pano İçi Hacim ve Alan | Kompakt Modüler Tasarım (Tek Şasi) | En az 3-4 otomat boyunda geniş yer kaplar | Dar otomasyon panolarında ve kompakt makine gövdelerinde muazzam bir yer tasarrufu sağlar. |
| Kablolama ve İşçilik Maliyeti | Sıfır Köprüleme (Giriş ve çıkışı bağlamak yeterlidir) | Cihazlar arası kablo köprüleri ve bara işçiliği gerekir | Pano atölyesindeki montaj işçilik sürelerini yarı yarıya düşürür, gevşek bağlantı kaynaklı ark risklerini eler. |
| Koruma Karakteristiği | C6A ve 300mA yangın zırhı tek bir mekanizmada birleşiktir | İki ayrı cihazın bimetal kalibrasyon uyumu aranır | Aşırı yük, kısa devre ve yangın kaçaklarına karşı tek merkezden milisaniyeler içinde kusursuz tepki hızı sunar. |
| Arıza Teşhis Hızı | Anında (Hangi kombine şalter düştüyse arıza net o tekil fiderdedir) | Karmaşık (Röle düştüğünde arkasındaki hangi hattın kaçak yaptığı tek tek aranır) | Otomasyon personelinin saatlerce arıza arama çilesini bitirir, fabrikanın duruş maliyetlerini minimuma indirir. |
Sıkça Sorulan Sorular
300mA hassasiyet insanı elektrik çarpmasına karşı korur mu? Neden 30mA değil?
Hayır, 300mA hassasiyet doğrudan insan hayatını korumak (insan çarpılmasını önlemek) için tasarlanmamıştır. İnsan kalbinin elektriksel şoka dayanma sınırı uluslararası normlarda 30mA olarak kabul edilir. Bu incelediğiniz 300mA cihaz bir "Yangın Koruma" kombine sigortasıdır; görevi sinyal/güç kablo yollarında veya cihaz içlerinde oluşan kaçak akımların ark yaparak panoyu yakmasını önlemektir. 6A gibi hassas otomasyon hatlarının dış sahaya, telemetri noktalarına gittiği durumlarda nemden dolayı hatalı açma yaşanmaması ve fabrikanın durmaması adına 300mA modeller mühendislik gereği tescilli bir tercihtir.
C6A ne anlama gelir? Bu şalter hangi tip yükler için uygundur?
"6A" cihazın sürekli olarak taşıyabileceği maksimum nominal yük akımını ifade eder. "C" harfi ise sigortanın açma eğrisini (karakteristiğini) gösterir. C tipi sigortalar gecikmeli endüstriyel sigortalardır; yani ilk açılışta anlık yüksek akım çeken endüstriyel PLC güç kaynakları, haberleşme switchleri, elektronik kartlar veya endüstriyel sensörler için tasarlanmıştır.
4.5 kA kısa devre kesme kapasitesi otomasyon fiderleri için yeterli midir?
Evet, endüstriyel tesislerin ana panolarından uzakta konumlanan tali dağıtım panolarında, otomasyon kabinlerinde ve lokal fider hatlarında 4.5 kA (Icn) kısa devre kesme gücü elektriksel normlara göre tamamen yeterlidir. Ana trafolardan uzaktaki bu tali noktalarda kabloların uzunluğundan kaynaklanan hat empedansı kısa devre akımını doğal olarak sınırladığı için 4.5 kA kapasite, sistemi emniyetle korumak adına optimize edilmiş harika bir standarttır.
