Chint SPD-CT Monofaze Hibrit Yıldırım ve Aşırı Gerilim Koruma Ekosistemi (Tip 1 + Tip 2 / Sınıf B+C Kombine Koruma Karakteristiği, 1P+N Tek Fazlı Dağıtım Hattı, 385V Yüksek Maksimum Sürekli Çalışma Gerilimi, Yıldırım ve Transient Şok Sönümleme Lojiği, Kompakt Ana Giriş Pano Tasarımı, Ürün Kodu: 500958, Tedarikçi Kodu: 46.10.500958, Chint Küresel AG Tam Koruma Güvencesi)
Chint SPD-CT Serisi Tip 1+Tip 2 385V 1P+N alçak gerilim parafudru (SPD); endüstriyel tesislerin idari binalarında, ticari komplekslerde, paratoner barındıran yapılarda ve hassas elektronik altyapıların beslendiği tek fazlı hatlarda, doğrudan yıldırım darbelerini, şebeke kaynaklı ani aşırı gerilim piklerini (transient surge) ve endüstriyel anahtarlama şoklarını tek bir gövdede sönümlemek üzere geliştirilmiş ağır hizmet tipi kombine bir aşırı gerilim koruma komponentidir. 1 Faz ve 1 Nötr (1P+N) hattını sürekli denetleyen cihaz, mikrosaniyelerin bile altında devreye girerek yıkıcı enerji dalgalarını pürüzsüzce toprak hattına deşarj eder.
Bu parafudru projelerde hem dış yıldırım hem iç şebeke koruması için mükemmel bir tercih kılan temel üstünlüğü, Tip 1 + Tip 2 (Sınıf B+C) hibrit koruma mimarisidir. Yapıların ana giriş panolarına takılarak, dışarıdan gelen kaba dalgaları (10/350 µs) durdururken aynı zamanda içerideki hassas kartların hissedeceği gerilim seviyesini koruma seviyesi (Up) sınırları içinde tutarak filtreler. 385V yüksek maksimum sürekli çalışma gerilimi (Uc), agresif şebeke dalgalanmalarında ve kararsız voltaj koşullarında cihazın gövde rijitliğini korumasını sağlar. İç yapısındaki yüksek deşarj kapasiteli teknoloji sayesinde bilgisayarlar, veri merkezleri, telekomünikasyon üniteleri ve akıllı otomasyon sistemleri gibi bileşenlerin zarar görmesini engeller. Chint SPD-CT 1P+N, teknik döküman verileriyle, 500958 ürün kodu ve 46.10.500958 tedarikçi kodu standartlarıyla eksiksiz uyumludur.
Öne Çıkan Teknik Özellikler
Model ve Kod Bilgisi: Chint SPD-CT Serisi Tip 1+Tip 2 Alçak Gerilim Parafudru (Ürün Kodu: 500958, Tedarikçi Kodu: 46.10.500958).
Faz ve Kutup Yapısı: 1 Faz + Nötr (1P+N) şebekeler için tam uyumlu, kompakt iki modüllü ray tipi kombine gövde tasarımı.
Koruma Sınıfı ve Gerilim: Tip 1 + Tip 2 (Sınıf B+C) entegre fider koruması, 385V yüksek sürekli işletme gerilimi (Uc) ile aşırı şebeke salınımlarına karşı tam dayanım bandı.
Deşarj Yeteneği: Doğrudan yıldırım darbelerine (10/350 µs) ve endüstriyel kaynaklı transient aşırı gerilim şoklarına (8/20 µs) karşı eşzamanlı yüksek deşarj performansı.

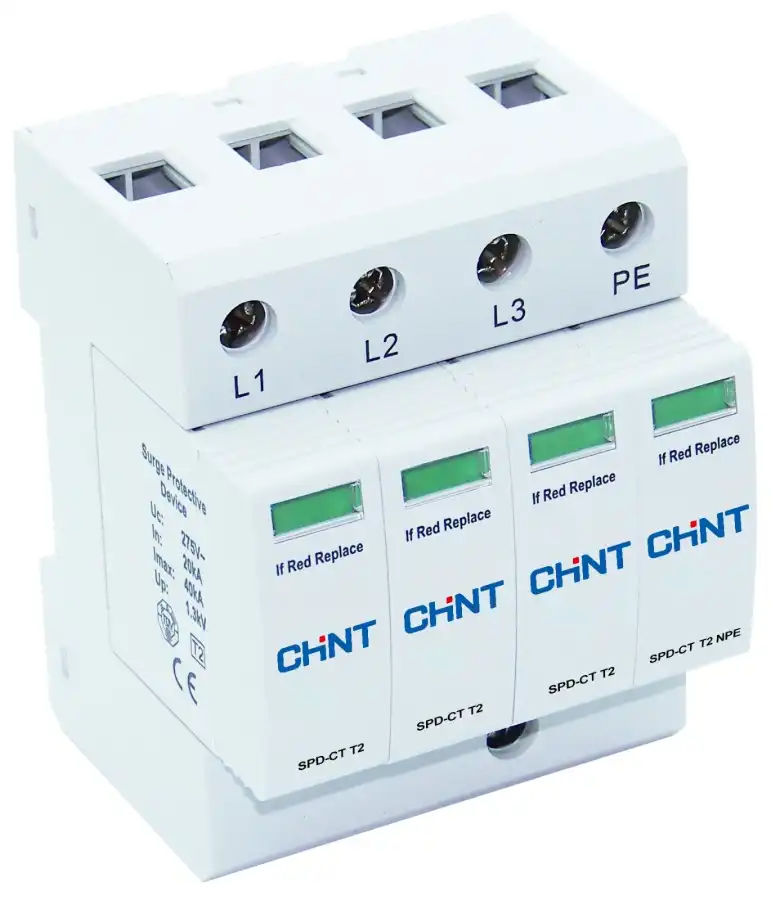

Görsel Durum Göstergesi: Kartuş üzerindeki dahili renkli indikatör sayesinde cihazın aktif koruma durumunu (Sağlam/Arızalı) pano kapağını açmadan net izleme imkanı.
Kullanım Alanları ve İşletme Avantajları
Çift Katmanlı Entegre Savunma: Ayrı ayrı Tip 1 ve Tip 2 parafudr alma bütçesini teke indirir, pano içinde yapılması gereken koordinasyon bobini veya kablo mesafesi işçiliğini sıfırlar.
Yüksek Voltaj Dayanımı: 385V seviyesindeki Uc sınırı, özellikle nötr dengesizliği yaşanan şantiyelerde veya endüstriyel bölgelerde cihazın patlama riskini minimize eder.
Modüler Kartuş Tasarımı: Koruma ömrü bittiğinde veya devasa bir yıldırım darbesini sönümleyip görevini tamamladığında, kabloları sökmeden sadece modüler kartuşu yenileyerek hızlı servis imkanı sunar.
| Kritik Operasyonel Kriter | Chint SPD-CT Tip 1+Tip 2 (500958) | Standart Tip 2 Parafudrlar | Sağladığı Kritik Pano Avantajı |
| Yıldırım Akımı Dayanımı | Mevcut (10/350 µs Doğrudan Darbe) | Yoktur (Sadece Dolaylı Etki) | Doğrudan binaya veya paratonere düşen yıldırımın devasa akım şokunu panoda güvenle eritir. |
| Sürekli Çalışma Voltajı | 385V (Yüksek Dayanım Gücü) | 275V (Standart Sınır) | Şebekedeki ani ve aşırı nötr-faz oynamalarında cihazın sahte açma ve erken yıpranmasını önler. |
| Pano Alanı ve İşçilik | Tek Gövdede Çift Koruma (2 Modül) | İki Ayrı Cihaz ve Mesafe Şartı | Pano içinde hem maliyetten hem de alandan %50 tasarruf sağlar, montajı inanılmaz hızlandırır. |
Soru 1: Tip 1+Tip 2 (Kombine) parafudr ne demektir? Ayrı ayrı almaya göre avantajı nedir?
Cevap: Dostum, normal şartlarda standart mühendislik kuralları gereği, binanın ana girişine paratoner ve dış darbeler için Tip 1 (Sınıf B) takılır, ardından hassas cihazları korumak için en az 5-10 metre kablo mesafesi sonrasına (tali panoya) Tip 2 (Sınıf C) takılır. Eğer mesafe yoksa araya hat kuplaj bobini eklenmelidir. Chint’in bu Tip 1+Tip 2 hibrit modeli ise bu iki teknolojiyi tek bir kompakt kartuşta birleştirir. Hem yıldırımın kaba gücünü toprağa atar hem de nanosaniyeler içinde gerilimi hassas elektronik kartların (PLC, kombi, sunucu) dayanacağı seviyeye indirir. Tek cihazla işi bitirirsin.
Soru 2: Neden 275V değil de 385V nominal çalışma sınırı seçilmiş?
Cevap: Bu harika bir mühendislik tercihidir dostum. Ana giriş panoları şebekenin tüm kararsızlığına ilk göğüs geren yerlerdir. Özellikle trafo dengesizliklerinde veya nötr hattında kopma/gevşeme yaşandığında gerilim anlık olarak 300V üzerine fırlayabilir. Eğer burada 275V bir parafudr olursa kendini hemen kısa devreye geçirip patlatır. 385V Uc değeri, cihazın bu tarz şebeke kararsızlıklarında ayakta kalmasını ve sadece gerçek tehlikeli transient piklerde ve yıldırım anında devreye girmesini sağlar.
Soru 3: Cihazın üzerindeki gösterge Kırmızıya döndüğünde sistemdeki elektrik kesilir mi?
Cevap: Hayır dostum, elektrik kesilmez ama sisteminiz o andan itibaren dışarıdan gelecek şoklara karşı tamamen zırhsız, korumasız kalır! Gösterge Yeşil ise koruma aktiftir. Kırmızı olduysa, cihaz devasa bir yıldırım darbesini veya şebeke şokunu göğüsleyerek kendini feda etmiş ve arkasındaki cihazları kurtarmış demektir. Kırmızıyı gördüğün an en kısa sürede enerjiyi kesip sadece üstteki modüler kartuşu yenisiyle pürüzsüzce değiştirmelisin.
Soru 4: Bu cihaz panodaki kaçak akım rölesinin önüne mi takılır arkasına mı?
Cevap: Kesinlikle önüne takılır dostum! Parafudrlar ani bir darbe aldığında o devasa akımı toprağa akıttığı için, eğer kaçak akım rölesinin arkasına takılırsa röle bunu büyük bir toprak kaçağı olarak görür ve anında sahte açma yaparak tesisi enerjisiz bırakır. En doğru mühendislik sırası: Ana Giriş Şalteri -> Parafudr (Kendi Koruma Sigortasıyla) -> Kaçak Akım Rölesi -> Tali Dağıtım Sigortaları şeklindedir.
Soru 5: Bu hibrit parafudrun önüne neden ekstra bir otomatik sigorta takmalıyız?
Cevap: Parafudrlar görevlerini tamamlayıp ömürleri bittiğinde iç mekanizmaları gereği kısa devre moduna geçebilirler dostum. Eğer önünde bir koruma sigortası (üretici dökümanına uygun, yüksek kesme kapasiteli bir Chint MCB) olmazsa, parafudrun kısa devresi ana panoda büyük bir patlamaya veya ana şalterin gereksiz yere açmasına sebep olur. Önündeki sigorta, ömrü biten parafudru hattan saliseler içinde izole eder, tesis kesintisiz çalışmaya devam ederken sen kartuşu güvenle değiştirirsin.
