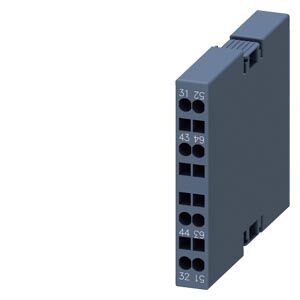

Siemens SIRIUS 3RH29 Serisi Kontaktör Ön Yüz Modüler Yardımcı Kontak Bloğu (2 NO + 2 NC Kontak Yapısı / Titreşime Dayanıklı Yaylı Klemens / Modüler Geçmeli Şasi / Ürün Kodu: 3RH2921-2DA11)
Siemens 3RH2921-2DA11, endüstriyel otomasyon sistemlerinde, motor sürücü (VFD) bypass panolarında, PLC kontrol kabinlerinde ve karmaşık elektriksel kilitleme (interlock) devrelerinde ana kontaktörlerin işlevselliğini ve sinyalizasyon kapasitesini genişletmek amacıyla tasarlanmış yüksek mühendislik ürünü bir kontrol bileşenidir. SIRIUS modüler ekosisteminin en pratik parçalarından biri olan bu cihaz, S00, S0, S2 ve S3 boy ana kontaktörlerin veya yardımcı kontrol rölelerinin ön yüzeyine (göbeğine) harici hiçbir alet, vida veya aparat gerektirmeden "tık" diye doğrudan geçmeli (snap-on) mimariyle monte edilir. Ana cihazın üzerine entegre olduğu için elektrik panolarında ekstra DIN rayı alanı işgal etmez, sığ otomasyon kutularında derinlik ve hacim maliyetlerini optimize eder.
Cihazın endüstri standardını belirleyen en kritik donanımı, geleneksel vidalı terminalleri tarihe gömen "Yaylı Klemens" (Cage Clamp / Spring-Loaded) bağlantı altyapısıdır. Bu akıllı kilit mekanizması, içine girilen kumanda kablosunu fabrikasyon ayarlı çelik yaylar vasıtasıyla sürekli ve kesintisiz bir baskıyla sıkıştırır. Bu sayede ağır sanayi tesislerinde, kompresörlerde, konveyörlerde veya taş kırma makinelerinde meydana gelen yoğun vibrasyon ve şoklar karşısında elektriksel bağlantının gevşeme, ark yapma ve sinsi sinyal kayıpları oluşturma riskini kökten eler. Sahada periyodik klemens sıkma bakımlarını tamamen sıfırlarken, pano imalat hatlarında tornavidasız hızlı kablo montajı sağlayarak işçilik sürelerini dramatik şekilde düşürür.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SIRIUS 3RH29 (Yeni Nesil Modüler Kumanda Ekosistemi)
Kontak Yapısı: 2 NO (Normalde Açık) + 2 NC (Normalde Kapalı) olmak üzere toplam 4 bağımsız, izole yardımcı kontak.
Bağlantı Tipi: Yaylı Klemens (Cage Clamp) - Titreşime, sarsıntıya ve şoka tam dayanıklı vidasız bağlantı teknolojisi.
Montaj Konumu: Ana cihazın (Kontaktör veya Yardımcı Röle) ön yüzeyine merkezi geçmeli montaj.
Uyumlu Gövde Boyları: Siemens SIRIUS 3RT20 serisi S00, S0, S2 ve S3 boy güç kontaktörleri ile 3RH21 serisi yardımcı röleler.
Anahtarlama Frekansı: Endüstriyel otomasyon döngülerinde, çok yüksek açma-kapama frekanslarında bile kararlı milisaniyelik tepki hızı.
Kullanım Alanları ve Otomasyon Avantajları
Gelişmiş Elektriksel Kilitleme (Interlock): Entegre 2 NC kontağı sayesinde, sağ-sol (ileri-geri) dönen motor panolarında veya Yıldız-Üçgen yolvericilerde iki yön kontaktörünün aynı anda çekmesini donanımsal olarak kesin bir şekilde engeller.
PLC ve SCADA Sistemlerine Kusursuz Entegrasyon: Entegre 2 NO kontağı vasıtasıyla motorun panodaki o anki "Çalışıyor / Duruyor" pozisyon bilgisini dijital sinyal (24VDC veya 220VAC) olarak PLC giriş kartlarına eksiksiz iletir.
Gevşek Klemens Kaynaklı Arızalara Son: Bakım ekiplerinin panolarda en çok karşılaştığı "vidası gevşediği için iletmeyen kumanda arızalarını" yay baskılı mekanizması ile tamamen ortadan kaldırır.
Modüler Pano Tasarımı Esnekliği: Fabrikasyon olarak sadece temel kontaklarla gelen sabit kontaktörleri, sonradan değişen müşteri projelerine göre panoda saniyeler içinde zenginleştirme şansı tanır.
Teknik Karşılaştırma Tablosu: Modüler Yaylı Yardımcı Kontak Blok vs Sabit Fabrikasyon Dahili Kontaklar
| Kritik Operasyonel Kriter | Siemens 3RH2921-2DA11 (Modüler Yaylı - Bu Ürün) | Standart Sabit Dahili Kontaklar | Sağladığı Kritik Endüstriyel Otomasyon Avantajı |
| Montaj ve Proje Esnekliği | Sonradan panoda ihtiyaca göre takılır, sökülür, değiştirilir | Sabit yapıda gelir, fabrikasyon kısıta tabidir, değiştirilemez | Proje revizyonlarında kontaktörü komple sökmeden sadece saniyeler içinde ek sinyal kanalları yaratır. |
| Bağlantı ve Titreşim Direnci | Yaylı Klemens teknolojisiyle sarsıntıda asla gevşeme yapmaz | Standart vidalı klemens yapısına sahiptir | Tekstil, mermer, maden gibi yoğun titreşimli panolarda ark ve gevşeme kaynaklı duruşları sıfırlar. |
| Kontak Çeşitliliği ve Hacim | Tek bir mikro gövdede 2NO + 2NC ekstra kombinasyon sunar | Genelde sadece 1NO veya 1NC ile sınırlıdır | Pano içinde yan yana ek kontak blokları dizip ray alanı işgal etmek yerine dikeyde mühürleme ve kilitlemeyi çözer. |
| Kablolama ve Montaj Hızı | Tornavidasız, kabloyu iterek doğrudan takma kolaylığı (İşçilik tasarrufu) | Her kablo için vida sıkma işçiliği gerektirir | Büyük otomasyon panoları imal eden atölyelerde üretim hızını muazzam derecede artırır. |
Sıkça Sorulan Sorular
Bu cihazın üzerindeki "Yaylı Klemens" sistemine kabloyu tam olarak nasıl bağlamalıyım?
Yaylı klemens sistemine kablo bağlantısı oldukça basittir. İnce uçlu bir kontrol tornavidasını klemens yuvasının hemen yanındaki dikdörtgen slota hafifçe bastırarak içteki çelik yayı boşa çıkarırsınız. Ardından soyulmuş kablo ucunu (tercihen yüksüklü veya çok telli) dairesel kablo yuvasına itip tornavidayı çekersiniz. Yay kabloyu kilitler. Yüksüklü ince kumanda kablolarında tornavida dahi kullanmadan kabloyu doğrudan yuvaya iterek de kilitleme sağlayabilirsiniz.
Bu kontak bloğunu panodaki eski tip Siemens 3TF serisi kontaktörlerin üzerine takabilir miyim?
Hayır. Siemens 3RH2921-2DA11 modeli, tamamen Siemens'in yeni nesil dünya standardı olan SIRIUS Innovation (3RT2 ve 3RH2 serisi) ekosistemi için tasarlanmıştır. Eski tip bimetal tırnaklı veya sürgülü 3TF serisi kontaktörlerin mekanik yuva tasarımları bu blokla uyumlu değildir. Cihazı S00, S0, S2 ve S3 kasa boyutundaki yeni nesil 3RT2 serisi güç kontaktörleriyle güvenle kullanabilirsiniz.
Bu yardımcı kontak bloğunun üzerinden motorun ana güç akımını (Akan akımı) geçirebilir miyim?
Kesinlikle hayır! Bu cihaz bir "Güç Kontağı" değil, "Yardımcı Kumanda Kontağıdır" (Auxiliary Contact). İçindeki gümüş kaplı platinler sadece PLC sinyalleri, röle/kontaktör bobin beslemeleri, sinyal lambaları ve mühürleme akımları gibi küçük akımları (genelde AC-15 sınıfında 6 Amper ila 10 Amper limit sınırlarında) taşımak üzere üretilmiştir. Bu kontakların üzerinden doğrudan bir motor fazı geçirmek, cihazın iç mekanizmasının saniyeler içinde patlamasına ve erimesine sebep olur.
