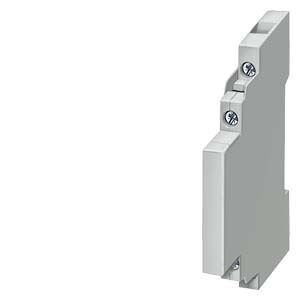

Siemens 3RV1901-1A Sirius Motor Koruma Şalterleri Uyumlu Üstten / Enine Montaj Yardımcı Kontak Bloğu (1NO + 1NC / Vidalı Bağlantı)
Siemens 3RV1901-1A, endüstriyel elektrik panolarında ve motor kontrol merkezlerinde (MCC) alan optimizasyonu sağlamak üzere tasarlanmış enine (üstten geçmeli) bir yardımcı kontak bloğudur. Siemens 3RV serisi motor koruma şalterlerinin ön/üst yuvasına doğrudan entegre olan bu kompakt blok, ana şalterin On/Off ve Trip konumlarıyla tam senkronize çalışarak otomasyon sistemlerine elektriksel durum geri bildirimi sağlar.
Bu yardımcı bloğun en büyük mühendislik avantajı transverse (enine) montaj mimarisidir. Şalterlerin yan tarafına takılan geleneksel blokların aksine, cihazın tam üst yüzeyine oturduğu için panodaki yan yana montaj genişliğinden sıfır milimetre kayıpla çalışmanıza olanak tanır. Sıkışık ve dar panolarda ek kontak ihtiyacını çözmek için alternatifsiz bir mühendislik jokeridir. Klasik ve güvenilir vidalı klemens yapısı sayesinde montaj ekiplerinin alışık olduğu hızlı torklama konforunu sunar.
Öne Çıkan Teknik Özellikler
Model Kodu: 3RV1901-1A (Sirius Yardımcı Eleman Serisi)
Ürün Kodu: 39.3RV1901-1A
Ürün Tipi: Üstten / Enine Geçmeli Yardımcı Kontak Bloğu (Transverse Auxiliary Switch)
Seri Uyumluluğu: Siemens 3RV serisi motor koruma şalterleri (Boy S00 ve Boy S0 şasilerle tam uyum)
Kontak Konfigürasyonu: 1NO + 1NC (1 Normalde Açık + 1 Normalde Kapalı Bağımsız Kontak)
Bağlantı Tipi: Güçlendirilmiş vidalı terminal bağlantıları (Screw Terminals)
Montaj Biçimi: Şalterin üst ön yüzeyine aletsiz, geçmeli tırnak entegrasyonu
Kullanım Alanları ve Avantajları
Panoda Maksimum Genişlik Tasarrufu: Yan yana çok sayıda motor koruma şalterinin dizildiği kompakt panolarda, harici bir genişlik payı bırakmanıza gerek kalmaz. Tüm kontak işlevselliği şalterin kendi dikey hacmi içinde çözülür.
Çift Yönlü Sinyal Yönetimi (1NO + 1NC): Üzerinde yer alan 1NO açık kontak ile PLC veya SCADA sistemine "Şalter Devrede" bilgisi aktarılırken; 1NC kapalı kontak sayesinde şalter açtığında (arızaya geçtiğinde) pano kapağındaki kırmızı ikaz lambası veya harici bir alarm sireni doğrudan tetiklenebilir.
Aletsiz Kolay Klik Montajı: Montaj esnasında vidalama veya sabitleme aparatı gerektirmez. Şalterin ön üst kısmındaki koruyucu kapak sökülerek, bu blok yuvasına hafifçe bastırılır ve tırnaklar vasıtasıyla saniyeler içinde kilitlenir.
Usta Dostu Vidalı Terminal: Sahadaki bakım teknisyenlerinin standart el aletleriyle rahatça müdahale edebileceği, yüksek sıkma torkuna dayanıklı ve elektriksel geçiş direnci optimize edilmiş klemens yapısına sahiptir.
Karşılaştırma Tablosu: Üstten Montaj (-1A) vs Yandan Montaj (-2B) Kontak Blokları
| Kritik Operasyonel Kriter | Siemens 3RV1901-1A (Bu Ürün) | Yandan Montajlı Yardımcı Kontak Blokları | Sağladığı Kritik Pano Tasarım Avantajı |
| Pano Genişlik Sarfiyatı | 0 mm (Sıfır Yer Kaplar) | Yaklaşık 9 mm - 18 mm arası genişlik ister | 3RV1901-1A Modeli: Yan yana dizilen şalt gruplarında panonun toplam genişlik maliyetini ve boyutunu düşürür. |
| Kontak Varyasyonu | 1NO + 1NC Kombine Seçenek | 2NO veya 2NC tek yönlü / çift yönlü yapılar | Tek bir blok ile hem açık (sinyal) hem kapalı (arıza/kilit) senaryolarını aynı anda çözebilir. |
| Bağlantı Teknolojisi | Güvenilir Vidalı Klemens | Yaylı (Cage Clamp) veya Vidalı Seçenekler | Klasik pano işçilik standartlarına tam uyum sağlayarak sahada hızlı kablolama imkanı tanır. |
| Montaj Lokasyonu | Şalterin Ön / Üst Gövde Yuvası | Şalterin Sol Yan Duvarı | Şalterin yan tarafında harici aksesuarlar (Örn: Düşük gerilim bobini) varsa, onlarla çakışmadan üstten bağımsız çalışır. |
Sıkça Sorulan Sorular
Bu yardımcı kontak bloğu motorun ana akımını taşımak için kullanılabilir mi?
Kesinlikle hayır. Bu ürün safkan bir yardımcı kumanda sinyal elemanıdır. Kontakların akım taşıma kapasiteleri miliamper ve düşük amper seviyelerindedir (AC-15 kumanda sınıfı). Sadece PLC'ye konum bilgisi göndermek, sinyal lambalarını sürmek veya kontaktör bobin hatlarını kilitlemek gibi yardımcı devrelerde emniyetle kullanılmalıdır.
Şalterin üstüne monte edildiğinde şalterin kendi kurma mandalının çalışmasını engeller mi?
Hayır. Siemens Sirius modüler tasarım mimarisi gereği, bu enine blok şalterin ön üst kısmındaki özel bir cebe gömülür. Cihazın ana On/Off/Trip mandalının hareket alanına asla dokunmaz ve şalterin manuel mekanik işleyişine engel teşkil etmez.
Montajını yaparken şalteri panodan sökmek gerekir mi?
Hayır. Şalter ray üzerinde sabit dururken, ön panelindeki üst aksesuar yuvasının kapağını düz tornavida ile hafifçe kaldırıp bu bloğu yukarıdan aşağıya doğru yuvaya itmeniz yeterlidir. "Klik" sesini duyduğunuz an elektriksel ve mekanik bağlantı tamamlanmış olur.
