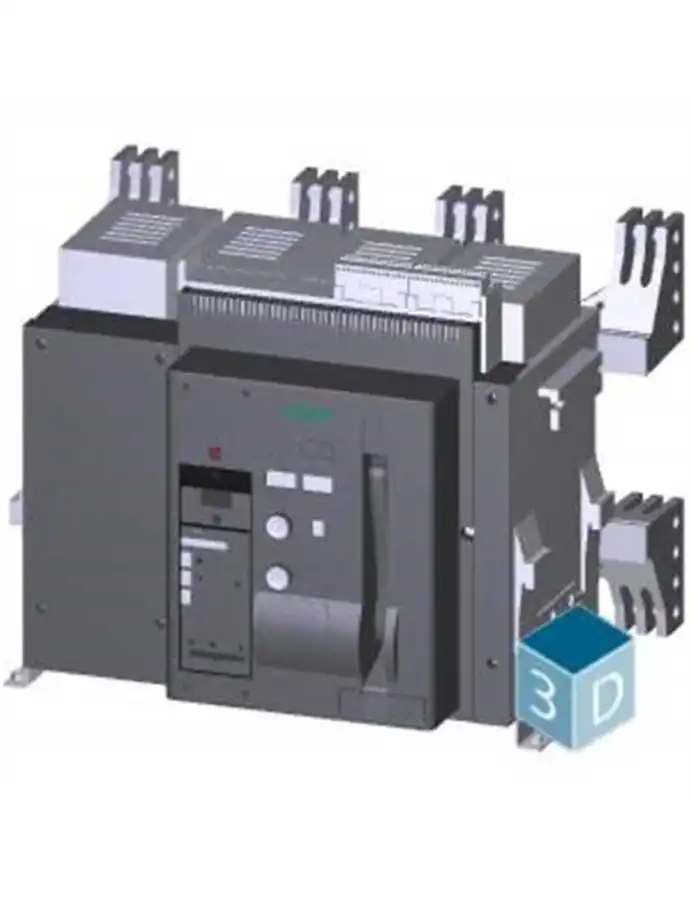

Siemens Sentron Serisi 3WT Açık Tip Güç Şalteri (ACB) (4000A Nominal Akım / 4 Kutup / 66kA Kesme Kapasitesi / LCD Ekranlı Elektronik Açma Ünitesi / Ürün Kodu: 3WT8406-5UA71-0AA2)
Siemens 3WT8406-5UA71-0AA2, büyük endüstriyel tesislerin ana giriş panolarında, trafo çıkış fiderlerinde, yüksek kapasiteli enerji dağıtım sistemlerinde ve ağır sanayi makine parkurlarında elektriksel korumanın en üst seviyesini temsil eder. 4000 Amperlik devasa akım taşıma kapasitesi ve 66 kA'lık ultra yüksek kısa devre kesme performansıyla, sistemde yaşanabilecek en şiddetli elektriksel arızaları saniyeler içinde sönümleyerek tesisin yangın ve ağır hasar almasını engeller. 4 kutuplu (3P+N) yapısı sayesinde, nötr hattının da yüksek akımla denetlendiği endüstriyel şebekelerde tam güvenli bir enerji yönetimi sağlar.
Cihazın sahadaki en büyük operasyonel avantajı, üzerine entegre edilmiş "LCD Ekranlı Elektronik Açma Ünitesi" (ETU) donanımıdır. Bakım teknisyenleri veya pano odası operatörleri, şalterin üzerine bir multimetre bağlamaya gerek kalmadan; şalterin üzerinden geçen anlık akımı, voltajı ve koruma parametrelerini ekrandan canlı izleyebilir. Üzerindeki 2NO+2NC yardımcı kontak setleri ise şalterin durumunu PLC, otomasyon yazılımları veya pano önündeki sesli/ışıklı ikaz sistemlerine anlık olarak raporlar. Yüksek kaliteli kontak alaşımı ve ark sönümleme hücre mimarisi, zorlu endüstriyel koşullarda bile uzun süreli operasyonel mükemmellik sağlar.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens Sentron 3WT Ağır Hizmet Açık Tip Güç Şalteri
Nominal Akım ($I_n$): 4000A (Kesintisiz ana giriş akımı kapasitesi)
Kesme Kapasitesi ($I_{cu}$): 66kA (Ana trafo çıkışlarında tam koruma için yüksek performans)
Kutup Sayısı: 4 Kutup (3 Faz + Nötr denetimli tam trifaze koruma)
Ekran/Koruma: LCD Ekranlı Elektronik Açma Ünitesi (Akım ayarlı, hata log kaydı özellikli, parametre izlenebilir)
Yardımcı Kontaklar: 2NO + 2NC (Otomasyon ve uzaktan izleme için esnek sinyal çıkışı)
Kullanım Alanı: Ana dağıtım panoları, trafo çıkış panoları, ATS (Otomatik Transfer) sistemleri.
Kullanım Alanları ve İşletme Avantajları
Yüksek Güç Yönetimi: Fabrika veya bina içindeki devasa motorların, sürücülerin ve kompanzasyon sistemlerinin ihtiyaç duyduğu 4000A'lık gücü, ısınmadan ve ark yapmadan yönetir.
Dijital İzlenebilirlik (LCD): Arıza durumunda şalterin neden açtığını (Aşırı yük mü, kısa devre mi?) LCD ekrandan okuyarak, bakım süresini (down-time) dakikalara indirir.
Gelişmiş Koruma Koordinasyonu: Elektronik ünite üzerinden ayarlanabilir koruma eğrileri sayesinde, tesisin diğer şalterleriyle (selektiflik) tam uyumlu bir koruma koordinasyonu kurgulanabilir.
Ağır Hizmet Dayanımı: Elektrik arkına karşı güçlendirilmiş gövde, mekanik ömrü uzatan iç dişli mekanizması ve ağır sanayi şartlarına uygun korozyon dirençli malzemeler.
Teknik Karşılaştırma Tablosu: 3WT 4000A/66kA Şalter vs Standart Kompakt Şalterler (MCCB)
| Kritik Operasyonel Kriter | Siemens 3WT (Bu Ürün - Açık Tip ACB) | Standart Kompakt Şalterler (MCCB) | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Akım Taşıma Kapasitesi | 4000A (Devasa ana giriş gücü) | Genelde 1600A'ya kadar sınırlıdır | Büyük trafo çıkışlarının tüm gücünü tek noktadan güvenle yönetir. |
| Kısa Devre Kesme | 66kA (Yüksek endüstriyel dayanım) | Genelde 35kA-50kA arasıdır | Trafo girişinde oluşabilecek en şiddetli arızalarda bile panonun patlamasını engeller. |
| İzlenebilirlik (LCD) | LCD Ekranlı Elektronik Ünite ile canlı veriler | Genelde termik-manyetik sabit ayarlıdır | Elektrikçi çağırmadan yükü ekrandan anlık takip edebilmeyi sağlar. |
| Bakım ve Revizyon | Kontaklar, bobinler ve mekanik aksam değiştirilebilir | Genelde "tak-at" (kullan-at) yapıdadır | Şalteri çöpe atmak yerine bakımını yaparak tesis ömrü boyunca hizmet eder. |
Sıkça Sorulan Sorular
Şalterin üzerindeki 4000A değerini, tesisimin yüküne göre elektronik ekrandan düşürebilir miyiz?
Evet! Bu şalterdeki ETU (Elektronik Açma Ünitesi), nominal akımın belli bir yüzdesine kadar (yükünüze göre) ayarlanabilir. Yani şalterin fiziksel gövdesi 4000A'yı kaldırsa da, siz elektronik ünite üzerinden akım ayar değerini (Ir) tesisinizin mevcut trafo gücüne göre 3200A veya 3600A gibi seviyelere çekerek daha hassas bir koruma sağlayabilirsiniz.
LCD ekranın çalışması için panoda harici bir besleme gerekir mi?
Evet, LCD ekranın ve elektronik ünitenin arka plan aydınlatması ile hata log kayıtlarının enerjisi için panodan besleme alması gerekir. Bu üniteler genellikle akım trafolarından aldığı enerjiyle veya harici düşük gerilim (24VDC veya 230VAC) beslemeleriyle çalışır. Şalteri devreye alırken ETU ünitesinin enerji bağlantılarını kılavuza göre mutlaka yapmalısınız.
Bu şalteri PLC veya SCADA ile uzaktan yönetebilir miyiz?
Bu şalterin üzerinde yer alan 2NO+2NC kontaklar, durum bilgisini göndermek için vardır. Eğer şalteri uzaktan elektriksel olarak "Açmak" (Trip) veya "Kapamak" (ON/OFF yapmak) isterseniz; şalterin içine ayrıca "Şönt Açtırma Bobini" ve "Motor Mekanizması" aksesuarlarını eklemeniz gerekecektir. Bu şalteri otomasyona tam entegre bir "robot şalter" haline getiren aksesuarlar bunlardır.
