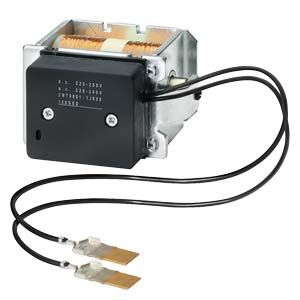

Siemens Sentron Serisi 3WT Açık Tip Güç Şalterleri İçin Dahili Hibret Şönt Açtırma Bobini (220-240 VAC / 220-250 VDC Kumanda Beslemeli / Uzaktan Elektriksel Trip Aksesuarı / Ürün Kodu: 3WT9851-1JK00)
Siemens 3WT9851-1JK00, mega endüstriyel fabrikaların ana dağıtım merkezlerinde, enerji nakil hatlarında, PLC/SCADA kontrol kabinlerinde ve akıllı bina otomasyon şebekelerinde görev yapan Siemens 3WT açık tip güç şalterlerinin (ACB) iç mekanizmasına entegre edilmek üzere tasarlanmış, uzaktan elektriksel komutla çalışan ultra hızlı bir açtırma (trip) aksesuarıdır. Bu profesyonel şönt bobin, koruma rölelerinden (selektif aşırı akım, ters güç veya diferansiyel röleler), PLC dijital çıkış kartlarından veya acil durum senaryo lojiklerinden gelen anlık bir elektriksel sinyali doğrudan mekanik bir darbe gücüne dönüştürür. Devasa şalterin ana kontaklarını milisaniyeler mertebesinde hızla ayırarak uzaktan kumandayı ve sistem güvenliğini en üst düzeye taşır.
Cihazı endüstriyel projelerde benzersiz kılan en büyük mühendislik avantajı, 220-240VAC alternatif akım kumanda devreleri ile endüstriyel trafo merkezlerinde ve OG/AG şalt sahalarında kesintisiz emniyet için kullanılan 220-250VDC doğru akım (akü/redresör) besleme gruplarının her ikisiyle de fabrikasyon olarak tamamen uyumlu olan hibrit sargı altyapısıdır. Bobin, normal işletme şartlarında kesinlikle akım çekmez ve panoda ısınma yapmaz; sadece açtırma komutu geldiğinde milisaniyelik bir darbe akımıyla (pulse) tetiklenir. Yüksek ısıl kararlılığa sahip özel dış polimer gövdesi ve soketli geçmeli tırnak mimarisi sayesinde, şalterin iç yuvasına harici bir vida veya aparat gerektirmeden saniyeler içinde kolayca adapte edilir.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens Sentron 3WT Açık Tip Şalter Dahili Aksesuar Ekosistemi
Aksesuar Tipi: Şönt Açtırma Bobini / Uzaktan Açma Bobini (Shunt Trip Release)
Çalışma Gerilim Aralığı: 220 V - 240 V AC ($50/60 Hz$) ve 220 V - 250 V DC (Redresör/Akü şebekelerine tam uyumlu hibrit yapı)
Tetikleme Karakteri: Klemenslerine nominal gerilim uygulandığı an milisaniyeler içinde gecikmesiz, anlık mekanik tetikleme.
Uyumlu Cihazlar: Tüm Siemens Sentron 3WT serisi açık tip (hava üflemeli) ana güç şalterleri.
Montaj Yapısı: Şalterin ön kapağı sökülerek iç sağ aksesuar yuvasına "tık" diye oturan soketli pratik entegrasyon.
Kullanım Alanları ve Otomasyon Avantajları
PLC ve SCADA ile Uzaktan Tam Kontrol: Fabrika kontrol odasındaki operatörün, bilgisayar ekranından tek bir tıklamayla veya otomatik yazılım senaryolarıyla ana şalteri uzaktan güvenle kapatabilmesini sağlar.
Akıllı Koruma Röleleri İle Tam Entegrasyon: Şebekede sinsi bir toprak kaçağı, faz dengesizliği veya ters güç akımı oluştuğunda harici selektif rölelerin şalteri milisaniyeler içinde düşürmesini sağlar.
Sıfır Panik, Minimum Enerji Tüketimi: Düşük gerilim bobinlerinin aksine sürekli enerji altında kalması gerekmediği için bobin sargılarının yaşlanması, ısınması veya panoda sebepsiz yere aşırı sıcaklık yaratması söz konusu değildir.
Hibrit Besleme Esnekliği: Pano tasarım aşamasında AC veya DC kumanda seçimine göre farklı ürün arama karmaşasını bitirir, tek kodla tüm şantiye altyapılarına doğrudan uyum sağlar.
Teknik Karşılaştırma Tablosu: Şönt Açtırma Bobini (Açma) vs Standart Düşük Gerilim Bobini (Koruma)
| Kritik Operasyonel Kriter | Siemens 3WT9851-1JK00 (Şönt Açtırma - Bu Ürün) | Siemens 3WT9853-1JK00 (Düşük Gerilim Bobini) | Sağladığı Kritik Endüstriyel Otomasyon Avantajı |
| Tetiklenme Mantığı | Klemenslerine elektrik "geldiğinde" şalteri açtırır | Klemenslerindeki elektrik "kesildiğinde" şalteri açtırır | Otomasyon sistemlerinden, PLC rölelerinden veya uzaktan kumanda butonlarından gelen aktif sinyallerle tam senkronize çalışır. |
| Sürekli Akım Çekimi ve Isı | Sıfır (Sadece açma anında mikro saniyelerce akım çeker) | Sürekli enerji altındadır, hafif ısınma eğilimi gösterir | Bobinin iç sargı ömrünü maksimuma çıkarır ve panonun standby enerji tüketim maliyetini tamamen sıfırlar. |
| Elektrik Kesildiğinde Davranış | Elektrik kesilirse durumunu korur (Açtırma yapmaz) | Elektrik kesildiği an şalteri anında trip konumuna düşürür | Şebeke tamamen bittiğinde şalterin kendi kendine mekanik olarak düşmesini istemeyen, kontrolü tamamen operatörde tutan sistemler için idealdir. |
| Kumanda Şebekesi Uyumu | AC ve DC gerilimlerin ikisini de tek gövdede destekler (Hibrit) | Sadece sipariş edilen spesifik şebeke tipini (AC veya DC) destekler | Şalt sahasındaki 220VDC akü panoları veya standart 220VAC kumanda trafoları ile ek dönüştürücü olmadan doğrudan çalışır. |
Sıkça Sorulan Sorular
Bu şönt açtırma bobini şalterin içine takılıyken, şebekede veya panoda elektrik yokken şalter manuel kurulup açılabilir mi?
Evet, kesinlikle kurulabilir ve açılabilir! Bu ürünün düşük gerilim bobinlerinden en büyük operasyonel farkı budur. Şönt açtırma bobini normalde enerjisiz beklediği için şalter mekanizmasına hiçbir fiziksel engel çıkarmaz. Panoda elektrik tamamen kesilse dahi şalterin önündeki manuel kurma kolunu pompalayarak şalteri mekanik olarak yayını kurabilir, ardından "I" (Açma) butonuna basarak şalteri tamamen manuel olarak devreye alabilirsiniz. Cihaz sadece elektrik sinyali aldığında müdahale eder.
Açtırma bobinine sürekli olarak 220V enerji versek (Sinyal takılı kalsa) bobin yanar mı?
Siemens mühendisliğinin en muazzam detaylarından biri buradadır. Şönt açtırma bobinleri anlık sinyalle çalışacak şekilde tasarlandığından, sargılarına sürekli 220V uygulanması normalde bobini yakabilir. Ancak Siemens 3WT şalter mekanizması, şalter açıldığı (Trip attığı) an bobinin besleme hattını içten mekanik olarak kesen entegre bir yardımcı kontak yapısına (Dahili kesici siviç) sahiptir. Yani uzaktan açma butonuna parmağınız basılı kalsa veya PLC rölesi takılı kalsa bile, şalter düştüğü an bobinin elektriği içten otomatik kesilir ve bobinin sargılarının kavrulması kesin olarak engellenir.
Bu bobin tek başına bir kısa devre veya aşırı akım algılayıp şalteri koruyabilir mi?
Kesinlikle hayır. Bu cihaz bir ölçüm veya koruma organı değil, sadece bir mekanik icra elemanıdır (Aktatör). Kendi kendine şebekedeki akımı ölçemez veya kısa devreyi fark edemez. Şalterin aşırı yüklerde veya kısa devrelerde açmasını sağlayan şey şalterin üzerindeki ana ETU (Elektronik Açma Ünitesi) kartıdır. Bu şönt bobin, sadece dışarıdan (PLC, uzaktan buton veya harici koruma röleleri) gönderilecek elektriksel bir emirle şalteri açtırmak için kullanılır.
