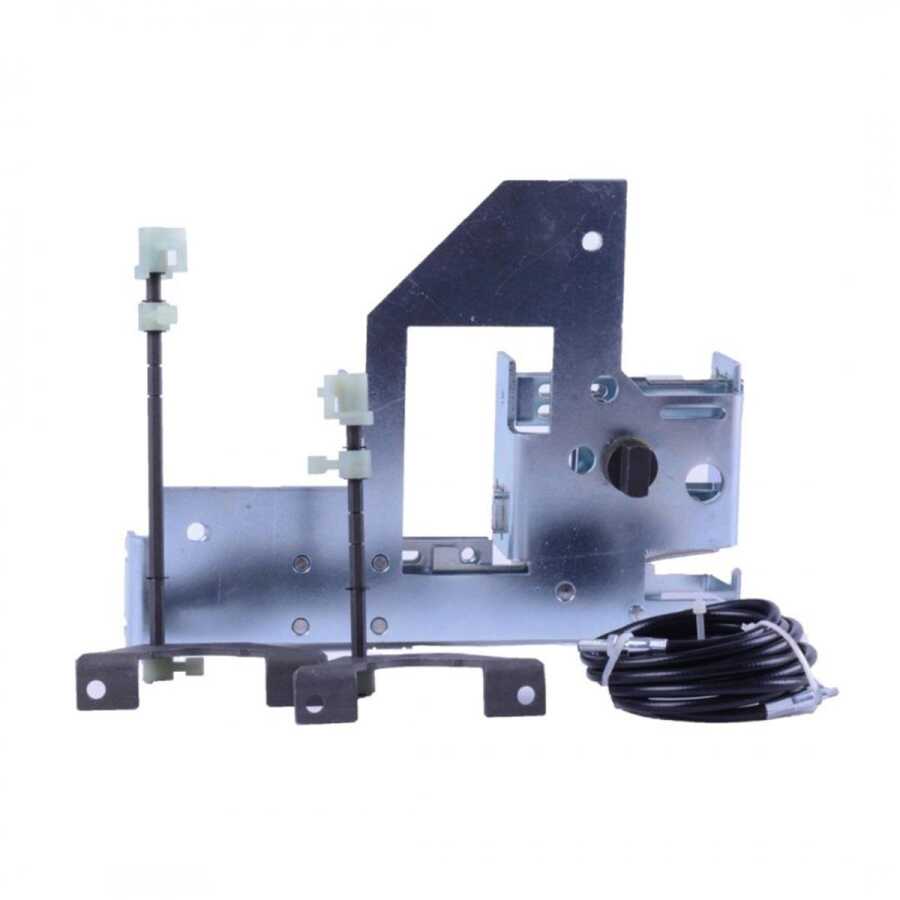

Siemens Sentron Serisi 3WT Çekmeceli Tip Açık Güç Şalterleri İçin Karşılıklı Mekanik Kilitleme Adaptör Modülü (Kasa Şasisi Üzerine Montaj / Ağır Hizmet Tipi Karşılıklı Interlock Aksamı / Ürün Kodu: 3WT9866-4JA00)
Siemens 3WT9866-4JA00, mega endüstriyel tesislerin ana enerji girişlerinde, kritik veri merkezlerinde (data center) ve trafo-jeneratör otomatik transfer (ATS) panolarında görev yapan çekmeceli tip (withdrawable) Siemens 3WT açık tip güç şalterlerinin (ACB) birbirleriyle karşılıklı mekanik kilit altında çalışmasını sağlayan ana donanım modülüdür. Bu akıllı modül, şebeke-jeneratör veya trafo-kuplaj kombinasyonlarında, iki dev gücün aynı anda kapatılarak baraların kısa devreyle patlamasını kesin olarak engeller. Cihaz, şalterin panoda sabit kalan harici kılavuz kasasına (şasine) monte edilerek, elektriksel tüm otomasyon yazılımlarından bağımsız, %100 fiziksel ve donanımsal bir güvenlik duvarı örer.
Modülün en üstün mühendislik avantajı, çekmeceli şalterlerin operasyonel esnekliğiyle tam uyumlu çalışmasıdır. Ağır sanayi tesislerinde periyodik şalter bakımları esnasında, şalter gövdesi kızaklar üzerinden panonun dışına (bakım konumuna) çekildiğinde, bu mekanik kilit modülü ve ona bağlı olan Bowden çelik kabloları panonun gövdesinde sabit kalır. Kabloların gerginlik ayarı, sök-tak işçilikleri yüzünden asla bozulmaz. Şalter bakımı bitip yerine geri sürüldüğünde, modülün mekanik kam mili şalterin ana kapama mekanizmasıyla kusursuz bir şekilde yeniden birbirine kilitlenir. Tamamen ağır hizmet tipi metalik alaşımdan üretilmiş olan iç mekanizması, binlerce kez kurma ve tetikleme şokuna karşı fabrikasyon hassasiyetini ömür boyu korur.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens Sentron 3WT Açık Tip Şalter Aksesuar Grubu
Aksesuar Tipi: Çekmeceli Tip Şalter Kılavuz Kasası İçin Mekanik Kilitleme Modülü (Mechanical Interlocking Block for Withdrawable Breakers)
Montaj Konumu: Şalterin panoya sabitlenen dış kasa/şasi gövdesi üzerine direkt entegrasyon.
Malzeme Altyapısı: Aşınmaya, sarsıntıya ve yüksek mekanik darbelere dayanıklı endüstriyel sertleştirilmiş çelik ve metal alaşım mimari.
Uyumlu Cihazlar: Tüm Siemens Sentron 3WT serisi çekmeceli (withdrawable) açık tip güç şalterleri.
Bağlantı Altyapısı: Esnek çelik Bowden kablolarının (Örn: 2M - 3WT9866-8JA00) uç başlıklarını kilitleyecek çift yönlü yuva yapısı.
Kullanım Alanları ve Sahadaki Avantajları
Bakımda Sıfır Ayar Kaybı: Şalter panodan test veya bakım için tamamen sökülse bile kablolar yerinde kalır; her bakım sonrası panoda saatlerce "mekanik kilit ayarı yapma" çilesini tamamen bitirir.
Sıfır Enerji ile Maksimum İSG: Panonun kumanda gerilimi (UPS hattı veya akü grubu) çökse dahi, modül içindeki mekanik çelik diller fiziksel olarak kilitli kalmaya devam eder; insan hatasıyla jeneratör ile trafonun çakışmasını engeller.
ATS Panolarında Kusursuz Senkronizasyon: Çelik kablolardan gelen çekme/itme gücünü milimetrik olarak şalterin ana miline ileterek, gecikmesiz ve hatasız bir kilit koridoru sağlar.
Ağır Sanayi Dayanımı: Tozlu, nemli ve yüksek sarsıntılı çimento, demir-çelik veya maden panolarında plastik muadilleri gibi kırılmaz, esnemez ve gevşeme yapmaz.
Teknik Karşılaştırma Tablosu: Çekmeceli Tip Kasa Modülü vs Sabit Tip Şalter Mekanik Modülü
| Kritik Operasyonel Kriter | Siemens 3WT9866-4JA00 (Çekmeceli Tip Modül - Bu Ürün) | Sabit Tip Şalter Mekanik Kilit Modülleri | Sağladığı Kritik Endüstriyel Bakım Avantajı |
| Montaj Yeri | Şalterin panoda kalan sabit kılavuz kasasına (şasine) takılır | Doğrudan şalterin kendi yan gövde sacına vidalanır | Şalter panodan dışarı çekildiğinde kablolara dokunulmaz, sistem bütünlüğü ve gerginlik kalibrasyonu bozulmaz. |
| Şalter Bakım Esnekliği | Mükemmel (Şalter dışarıdayken kilit sistemi panoda aktif kalır) | Şalter söküldüğünde tüm kablo ve kilit seti dağılır | Tesis duruşlarında şalter revizyon süresini saatlerden dakikalara indirerek muazzam bir zaman tasarrufu sağlar. |
| Mekanik Güç İletimi | Kasadan şalter iç şaftına geçmeli akıllı mil bağlantısı | Şalter gövdesine doğrudan sabit vidalı mekanizma | Titreşimli panolarda vidaların gevşeyerek kilitleme fonksiyonunu kaybetme riskini sıfıra indirir. |
| Sistem Güvenilirliği | Elektriksel veya yazılımsal hatalardan izole, %100 mekanik donanım | Elektriksel veya yazılımsal hatalardan izole, %100 mekanik donanım | Enerjinin tamamen bittiği acil durum senaryolarında dahi sahadaki operatörün can ve mal emniyetini en üst düzeyde korur. |
Sıkça Sorulan Sorular
Bu mekanik modülü satın aldığımda şebeke-jeneratör kilitlemesini kurmak için tek başına yeterli midir?
Hayır, yeterli değildir. Karşılıklı mekanik kilitleme (interlock) sistemi en az 3 ana bileşenden oluşan bir settir:
Birinci şalterin kasasına takılacak olan bu mekanik modül (3WT9866-4JA00).
İkinci şalterin kasasına takılacak olan aynı modül.
Bu iki modül arasında mekanik hareketi taşıyacak olan çelik tel kiti, yani Bowden Kablosu (Örn: 2 Metrelik 3WT9866-8JA00). Sistem bu parçaların birleşmesiyle çalışır.
Bu modülü panomdaki sabit tip (kasasız) Siemens 3WT şalterlerin üzerine takabilir miyim?
Kesinlikle hayır. Bu ürünün arkasındaki tırnaklar, mekanik diller ve montaj delikleri tamamen çekmeceli tip şalterlerin kılavuz kasalarına göre tasarlanmıştır. Eğer elinizdeki 3WT şalter sabit tip ise (panoya arkadan doğrudan baralarla vidalanıyorsa), bu ürün yerine sabit tip şalter gövdesine uygun olarak üretilen 3WT9866-3JA00 kodlu mekanik kilitleme modülünü sipariş etmeniz gerekir.
Şalter çekmeceden dışarı çıkarıldığında bu kilit modülü yandaki diğer şalteri nasıl etkiler?
Mühendisliğin en güzel detaylarından biri budur. Şalter kasasından dışarı çekildiğinde, bu modül üzerindeki güvenlik mekanizması yandaki şaltere bağlı olan Bowden kablosunu serbest (emniyetli) konuma getirir. Yani panodaki şalterlerden biri tamamen dışarıda ve bakımdaysa, yandaki şalter (Örn: Jeneratör şalteri) herhangi bir mekanik engele takılmadan güvenle kapatılabilir ve tesise enerji vermeye devam edebilir.
