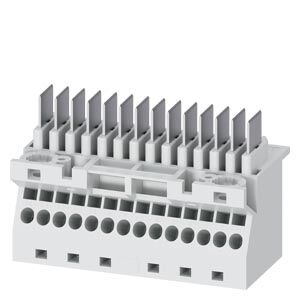

Siemens Sentron Serisi 3WL / 3WA Açık Tip Güç Şalterleri Kılavuz Kasası Üstü Yardımcı Kumanda Devresi Prizi (Şasi Sabit Sinyalizasyon Dişi Terminal Bloğu / Çoklu Pin Akıllı Pano Arabirim Aksamı / Ürün Kodu: 3WL9111-0AB01-0AA0 veya 3WA9111-0AB01)
Siemens 3WL9111-0AB01-0AA0 (Yeni nesil koduyla 3WA9111-0AB01), global enerji dağıtım şebekelerinde güvenliğin ve kesintisiz otomasyonun standardı olan Siemens 3WL ve 3WA segmenti açık tip güç şalterlerinin (ACB) kılavuz kasaları (şasileri) üzerine monte edilen orijinal dişi sinyalizasyon terminalidir. Panodaki PLC giriş-çıkış kartlarından, jeneratör senkronizasyon kontrolörlerinden, acil stop emniyet zincirlerinden ve kumanda trafolarından gelen tüm harici kabloların panodaki kalıcı toplama istasyonudur. Ağır şalt sahası manevralarında, yüksek akımlı vibrasyon ortamlarında ve periyodik şalter sök-tak işlemlerinde kablo kopmalarını, sinsi sinyal kesintilerini ve klemens gevşekliklerini kökten engellemek üzere tasarlanmış ağır hizmet tipi bir sabit bağlantı limanıdır.
Cihazın endüstriyel pano imalat hatlarında ve saha bakım operasyonlarında sunduğu en büyük mühendislik avantajı, Siemens'in global şalt ekosisteminde sunduğu "Geriye Dönük Tam Nesil Uyumluluğu" (Cross-Generation Integration) özelliğidir. Ürün; hem sahadaki efsaneleşmiş 3WL serisi çekmeceli şalter kılavuz şasileriyle hem de en son teknoloji akıllı akım trafolarına sahip yeni nesil 3WA serisi şalter kasalarıyla %100 fabrikasyon uyumludur. Şalter kasa içinde "Bakım/Test" konumundan "Çalışma" konumuna doğru sürüldüğü an, şalter gövdesinin üstündeki erkek bıçak pini bu dişi prizin içindeki yay baskılı alaşımlı yuvalara milimetrik bir eksen doğruluğuyla kenetlenir. Bu sayede mikro amper seviyesindeki hassas PLC dijital giriş sinyallerinden, motor kurma akımlarına kadar tüm lojik trafiği pürüzsüz ve sıfır gecikmeyle uzaktan izleme merkezine aktarır.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens Sentron Premium 3WL & Yeni Nesil 3WA Sabit Şasi Aksesuar Ekosistemi
Aksesuar Tipi: Kılavuz Kasa Üstü Kumanda Devresi Prizi (Control Circuit Female Socket Connector)
Montaj Konumu: Çekmeceli şalterlerin panoda sabit kalan harici kılavuz kasasının (şasisinin) iç üst tavan sacı üzerindeki aksesuar yuvası.
Malzeme Altyapısı: Yüksek dielektrik direncine sahip, korozyon ve ark yürütmeyen, pano içi ekstrem ısınmalarda veya kısa devre şoklarında esnemeyen orijinal yanmaz endüstriyel polimer gövde.
Uyumlu Cihazlar: Tüm Siemens Sentron 3WL ve 3WA serisi (Frame Size I, II, III fark etmeksizin) açık tip güç şalterlerinin kılavuz kasaları.
İletken Karakteri: Yoğun sök-tak işlemlerinde esnemeyen, iç yay gücünü kaybetmeyen ve oksitlenme yapmayan yüksek iletkenlik kalibrasyonlu özel kaplama iç dişi yuva yapısı.
Kullanım Alanları ve Pano Avantajları
İSG Standartlarında Üst Düzey Parmak Koruması: Şalter çekmeceden tamamen dışarı çıkarıldığında, panodan gelen kumanda kablolarında 220V enerji bulunsa bile, derin ve dar yuva mimarisi (IP20) sayesinde bakım teknisyeninin canlı uçlara fiziksel olarak temas etmesini donanımsal düzeyde engeller.
Pano İmalat Atölyelerinde Süreç Optimizasyonu: Pano montaj ekiplerinin dış dünyadan gelen harici kumanda kablolarını, şalter henüz sahaya veya atölyeye gelmeden önce kasa tavanına rahatça kablolamasına izin vererek üretim hızını maksimuma çıkarır.
Sarsıntıya Karşı Yay Baskılı İç Platin Kararlılığı: İç dişi yuvalar, şalter üstündeki erkek bıçak pini her iki yandan yay gücüyle kavrar. Panodaki devasa motorların kalkış anlarında panoda oluşan devasa sarsıntılarda bile temassızlık ve sahte durum sinyali üretme riskini sıfırlar.
Hatalı Montaj ve Pin Yamulma Koruması: Üzerinde yer alan mekanik yönlendirme tırnakları ve yuva kanalları sayesinde, şalter içeri sürülürken ters yönde zorlanmayı veya pinlerin birbirine çarpıp yamulmasını fiziksel olarak bloke eder.
Teknik Karşılaştırma Tablosu: Orijinal Siemens Şalter Prizi vs Standart Ray Tipi Pano Klemensleri
| Kritik Operasyonel Kriter | Siemens 3WL9111-0AB01-0AA0 / 3WA9111-0AB01 | Standart DIN Rayı Pano Klemens Grupları | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Entegrasyon Yeteneği | Kasa iç tavan sacına fabrikasyon sıfır toleransla vidalanır | Panonun yanındaki harici bir raya (DIN Rail) dizilmesi gerekir | Şalter şasi sınır hattını aşmaz, sıkışık ve dar şalt panolarında harici klemens rayı alanından ve kablo mesafesinden muazzam tasarruf sağlar. |
| Otomatik Ayrılma Karakteri | Şalter kızakta hareket ettikçe kumanda bağlantılarını otomatik ayırır | Şalter sökülürken onlarca kablonun tek tek tornavida ile sökülmesi gerekir | Acil şalter değişim veya servis senaryolarında fabrikanın duruş süresini (down-time) saatlerden dakikalara indirir. |
| İş Güvenliği (İSG) Seviyesi | Mükemmel (Şalter dışarıdayken canlı kumanda uçları IP20 izole kalır) | Riskli (Sökülen canlı kablo uçları pano şasisine değip kısa devre yapabilir) | Enversör kilit devrelerinde veya harici hatlarda enerji unutulmuş olsa bile bakım teknisyeninin hayatını mutlak korur. |
| Kablo ve Wiring Takibi | Şalter projesindeki pin numaralarıyla ($X5, X6, X7$ vb.) birebir eşleşir | Etiketleme ve numaratör takibi için yoğun usta işçiliği gerektirir | Arıza anında sahaya müdahale eden bakım teknisyeninin elektriksel projeyi ve harici sinyal yollarını saniyeler içinde okumasını sağlar. |
Sıkça Sorulan Sorular
Bu dişi prizi satın aldığımda panonun dışından gelen kabloları doğrudan buna mı vidalıyoruz?
Evet, tam olarak öyle! PLC panonuzdan, kumanda sigortalarınızdan veya jeneratör kontrol modülünüzden gelen tüm harici kumanda kablolarını bu prizin arkasındaki numaralandırılmış terminallere vidalıyorsunuz. Bu ürün panonun içindeki sabit taraftır. Şalterin kendi içinden (motor ve bobinlerden) gelen kablolar ise bunun tam karşılığı olan ve şalter üstünde duran "Erkek Kumanda Fişi" (3WL9111-0AB03-0AA0) donanımına bağlıdır.
Ürün açıklamasında geçen 3WL9111-0AB01-0AA0 kodu ile 3WA9111-0AB01 kodu arasında boyut farkı var mıdır?
Fiziksel, boyutsal ve elektriksel olarak hiçbir fark yoktur. Siemens, amiral gemisi açık tip şalter serisini 3WL'den yeni nesil akıllı 3WA serisine geçirirken, montaj kolaylığı ve sahadaki eski panoların revizyon süreçlerini aksatmamak adına yardımcı kumanda priz tasarımlarını tamamen geriye dönük uyumlu tutmuştur. İki kod da aynı hatasız kalıptan çıkar ve birbirinin yerine %100 güvenle kullanılabilir.
Şalter kasadan dışarı çıkarıldığında bu prizde elektrik kalması tehlikeli midir?
Kesinlikle tehlikeli değildir ve Siemens güvenliğinin en üst seviyesidir. Prizi oluşturan polimer gövdenin iç kanalları, endüstriyel standartlarda IP20 parmak koruma indeksine uygun olarak derin ve dar tırnaklarla tasarlanmıştır. Şalter tamamen dışarıda ve bakımdaysa, panodan gelen kumanda kablolarında 220V enerji bulunsa bile, bakım teknisyeninin parmağı veya elindeki tornavida gibi aletler canlı dişi pin uçlarına fiziksel olarak temas edemez.
