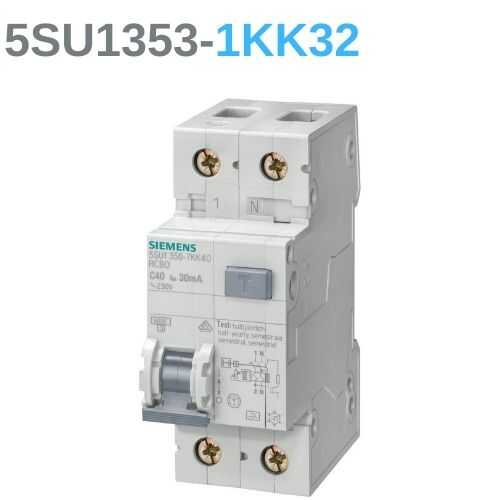

Siemens 5SU13 Serisi Ultra Kompakt Monofaze Kombine Otomatik Sigorta ve Kaçak Akım Rölesi (32 A / C Eğrisi Karakteristiği / 30 mA İnsan Hayatı Koruma / 4.5 kA Kesme Gücü / Slim Compact RCBO / Model Kodu: 5SU1353‑1KK32)
Siemens 5SU1353‑1KK32, modern konutların, akıllı binaların ve endüstriyel tesislerin tali dağıtım panolarında, özellikle 7.4 kW elektrikli araç (EV) şarj istasyonu hatlarında, yüksek kapasiteli tek fazlı ısı pompalarında ve iklimlendirme (HVAC) fiderlerinde kullanılmak üzere tasarlanmış premium sınıf bir kompakt kombine sigortadır (RCBO). Alman şalt mühendisliğinin ulaştığı son noktayı temsil eden bu özel cihaz; hat kablolarını aşırı yüke ve kısa devrelere karşı koruyan otomatik sigorta (MCB) mekanizması ile insanı elektrik çarpılmalarına karşı koruyan 30mA kaçak akım rölesi (RCCB) işlevlerini tek bir ultra kompakt Low Profile (LP) gövdede birleştirir.
Son yıllarda konutlar ve ticari binalardaki elektrik tüketicilerinin sayısı kayda değer oranda yükseldi. Şu anda kullandığımız elektrikli cihazların enerji tüketimi eski cihazlara göre oldukça farklıdır. Frekans konvertörlü çamaşır makineleri, yüksek frekansta anahtarlama yapan güç kaynakları bulunan TV'ler, bilgisayarlar ve LED lambalar hayatımızın merkezindedir. Ayrıca, elektrikli araçlar için şarj cihazları veya fotovoltaik sistemler gibi enerji üretim sistemleri de yaygınlaşmaktadır. Bunların hepsi, elektrik tesisatları için yeni koruma stratejileri gerektirir. Devrede kaçak akım oluşması durumunda enerjiyi anında ve güvenli bir şekilde kesen Siemens 5SU1353‑1KK32, modern elektronik yüklerin şebekeye bıraktığı doğrultulmuş darbeli doğru akım (DC) bileşenli karmaşık sızıntıları ve harmonik gürültüleri sıfır kör noktayla analiz ederek sinsi kaçakları milisaniyeler içinde yakalar.
Öne Çıkan Teknik Özellikler
Model Kodu: 5SU1353‑1KK32 (Siemens Sentron Premium Compact Jenerasyon)
Tedarikçi / Ürün Kodu: 39.5SU1353‑1KK32
Ürün Dökümantasyonu: 5SU13531KK32.pdf (Tam uyumlu teknik veri föyü tescili)
Ürün Tipi: Compact RCBO - Kaçak Akım Korumalı Otomatik Sigorta (Kombine Şalt)
Gövde Mimarisi: Low Profile (LP) / Yer tasarrufu sağlayan ultra dar kompakt kasa tasarımı
Nominal Anma Akımı (In): 32 Amper (7.4 kW Wallbox şarj cihazları ve güçlü tek fazlı motor fiderleri için tam odaklı güç sınıfı)
Açma Karakteristiği: C Eğrisi (Elektronik donanımların ve güç kaynaklarının ilk açılış akımlarına uyumlu endüstriyel eğri)
Kaçak Akım Hassasiyeti (IΔn): 30 mA (Uluslararası standartlarda tescilli doğrudan İnsan Hayatı / Can Koruma Sınıfı)
Kısa Devre Kesme Kapasitesi (Icn): 4.5 kA (Tali panolar ve lokal güç fiderleri için optimize edilmiş güvenli kesme gücü)
Çalışma Gerilimi: 240 V AC - 50/60 Hz (Monofaze Faz + Nötr Şebeke Mimarisi)
Kullanım Alanları ve Avantajları
7.4 kW (32A) EV Şarj İstasyonlarına Kusursuz Uyum: Elektrikli araç şarj cihazlarının (Wallbox) kesintisiz çekiş gücünü gövdesinde hiçbir ısınma veya bimetal yorgunluğu yaratmadan kararlılıkla taşır. Araç şarj kablosundan veya gövde sızıntısından kaynaklanabilecek insan çarpılma risklerini anında sönümler.
Pano İçi Muazzam Alan Tasarrufu (LP): Geleneksel sistemlerde ayrı ayrı yer kaplayan sigorta ve röle köprülemelerini ortadan kaldırarak panodaki ray hacminden maksimum kazanç sağlar. Alanı dar olan mevcut sigorta kutularını büyütmeden kaçak akım koruması eklemek için kusursuz bir jokerdir.
Noktasal İzolasyon ve Maksimum Kesintisiz Hizmet: Tek bir ortak kaçak akım rölesi kullanmak yerine bu 32A fider cihazı doğrudan ilgili hatta bağlandığında, sadece arızanın yaşandığı araç şarj veya ısı pompası hattı devre dışı kalır. Evin veya binanın geri kalan tüm sistemleri kesintisiz çalışmaya devam eder.
Rijit Alman Mühendisliği Yapısı: Zamanla gevreme ve sararma yapmayan yüksek kaliteli polimer gövdeye sahiptir. Ön yüzündeki mekanik Test (T) butonu sayesinde, işletme bakım personeli cihazın iç mekanik mekanizmasının sıhhatini her an test edebilir.
Teknik Karşılaştırma Tablosu: Siemens Compact RCBO vs Bağımsız Sigorta + Röle Kombinasyonu
| Kritik Operasyonel Kriter | Siemens 5SU1353‑1KK32 Compact RCBO | Ayrı Ayrı Otomatik Sigorta + Kaçak Akım Rölesi | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Pano İçi Hacim ve Alan | Ultra Kompakt Tasarım (Tek Şasi) | En az 3 otomat boyunda geniş yer kaplar | Dar dağıtım kutularında ve kompakt EV şarj panolarında muazzam bir yer tasarrufu sağlar. |
| Kablolama ve İşçilik Maliyeti | Sıfır Köprüleme (Giriş ve çıkışı bağlamak yeterlidir) | Cihazlar arası kablo köprüleri ve bara işçiliği gerekir | Pano atölyesindeki montaj işçilik sürelerini yarı yarıya düşürür, gevşek bağlantı kaynaklı ark ve ısınma risklerini eler. |
| Koruma Karakteristiği | C32 ve 30mA can emniyeti tek bir bimetal dehasında birleşiktir | İki ayrı cihazın bimetal kalibrasyon uyumu aranır | Aşırı yük, kısa devre ve insan çarpılmalarına karşı tek merkezden milisaniyeler içinde kusursuz reaksiyon hızı sunar. |
| Arıza Teşhis Hızı | Anında (Hangi kombine şalter düştüyse arıza net o tekil fiderdedir) | Karmaşık (Ortak röle düştüğünde arkasındaki hangi hattın kaçak yaptığı tek tek aranır) | Bakım ve servis personelinin saatlerce arıza arama çilesini bitirir, işletme duruş maliyetlerini minimuma indirir. |
Sıkça Sorulan Sorular
32 Amper nominal güce sahip bu şalter için 30mA hassasiyet neden önemlidir?
"32A" hat kablolarının güvenle taşıyabileceği maksimum yük akımı kapasitesini (sigorta özelliğini) ifade eder. "30mA" ise insan kalbinin ölümcül elektriksel şoka girmesini engelleyen uluslararası can emniyeti eşiğidir. Bu cihaz, 32 Ampere kadar güç çeken (örneğin 7.4 kW gücündeki elektrikli araç şarj cihazları veya orta ölçekli ısı pompaları) hatlarda doğrudan insanların fiziksel temas riski bulunması nedeniyle, yüksek gücü milimetrik bir insan hayatı koruma hassasiyetiyle güvenceye almak için özel olarak üretilmiştir.
Modern elektronik cihazlar (LED lambalar, inverter cihazlar, şarj üniteleri) bu şalteri nasıl etkiler?
Eski nesil cihazlar temiz alternatif akım dalgaları kullanırken, modern elektronik yükler (LED sürücüler, bilgisayarlar, EV şarj üniteleri) bu akımı doğrultarak darbeli doğru akım (DC) bileşenlerine dönüştürür. Ekonomik sınıf klasik kaçak akım röleleri bu DC bileşenleri algılayamaz, içindeki toroidal trafo kilitlenir (körleşir) ve hat üzerinde gerçek bir çarpılma olsa dahi açma yapmaz. İncelediğiniz bu Siemens kompakt serisi, akıllı filtre yapısı sayesinde bu tarz modern yüklerde asla körleşme yaşamadan kararlılıkla çalışır.
Bu cihaz aynı zamanda otomatik sigorta gibi kısa devrelere karşı da tek başına koruma sağlar mı?
Evet, cihazın en büyük mühendislik dehası burasıdır. Bu cihaz tek başına 3 yönlü tam zırh sağlar: Hattınızı aşırı yüke karşı korur, faz-nötr kısa devrelerine karşı 4.5 kA kapasiteyle korur ve can emniyeti için 30mA kaçak akım koruması yapar. Önüne veya arkasına ekstra bir sigorta ya da röle takmanıza gerek yoktur, tek başına tam çözümdür.
