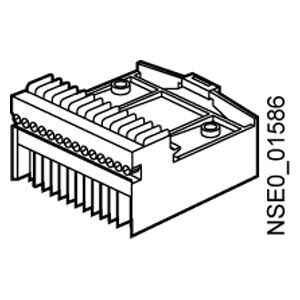

Siemens Sentron Serisi 3WL Çekmeceli Güç Şalterleri İçin Yardımcı Sinyal ve Kumanda Devresi Otomatik Geçmeli Fiş-Soket Bağlantı Kiti (Kılavuz Kasa ve Şalter Üst Terminal Arabirimi / Çoklu Pin Sinyalizasyon Arayüzü / Ürün Kodu: 3WL9111-0AB18-0AA0)
Siemens 3WL9111-0AB18-0AA0, dünya standartlarında enerji güvenliği sunan Siemens Sentron 3WL serisi çekmeceli (withdrawable) açık tip güç şalterlerinin (ACB) elektriksel sinyalizasyon altyapısını oluşturan orijinal ve kritik bir bağlantı kitidir. Şalter gövdesi üzerinde yer alan yay kurma motorunun, uzaktan açma/kapama bobinlerinin ve durum geri bildirim yardımcı kontaklarının tüm kablo yollarını, şalterin içine yerleştiği sabit kılavuz kasası (şasisi) üzerinden panodaki PLC, SCADA ve otomatik transfer (ATS) sistemlerine bağlar. Ağır şalt sahası manevralarında ve yüksek akımlı vibrasyon ortamlarında gevşek klemens arklarını ve sinsi sinyal kesintilerini kökten engellemek üzere tasarlanmış endüstriyel bir bağlantı limanıdır.
Soket kitinin endüstriyel pano imalat hatlarında ve periyodik saha bakım operasyonlarında sunduğu en büyük avantaj, "Otomatik Hizalamalı Bıçak Geçme" (Self-Aligning Blade Connector) mimarisidir. Kit; şalter gövdesinin üstüne takılan erkek fiş ünitesi ile kılavuz kasasının tavanına sabitlenen dişi ara soket bloğunu içerir. Şalter kasa içinde "Çalışma" konumuna doğru sürüldüğü an, bu iki ünite tam bir eksen doğruluğuyla otomatik olarak birbirine kenetlenir. Bu akıllı donanım sayesinde, şalter revizyonlarında veya acil şalter değişim senaryolarında onlarca ince kumanda kablosunu tek tek klemenslerden söküp etiketleme çilesi tamamen ortadan kalkar; işletmenin arıza duruş sürelerini (down-time) dakikalar mertebesine indirir.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens Sentron 3WL Premium Açık Tip Şalter Aksesuar Grubu
Aksesuar Tipi: Çekmeceli Şalter Kumanda Fişi ve Ara Soket Kompakt Kiti (Control Circuit Plug and Socket Base)
Montaj Konumu: Şalter kılavuz kasasının (kasanın) üst iç tavan sacı ile şalter gövdesinin üst terminal bölgesi arası.
Malzeme Altyapısı: Yüksek dielektrik direncine sahip, korozyon ve ark yürütmeyen, pano içi ekstrem ısınmalarda esnemeyen orijinal yanmaz endüstriyel polimer gövde.
Uyumlu Cihazlar: Tüm Siemens Sentron 3WL serisi çekmeceli (withdrawable / kasalı) açık tip güç şalterleri.
Bağlantı Karakteri: Çoklu altın/gümüş kaplama iç pin yapısı ile hassas PLC dijital giriş akımlarına ve bobin akımlarına tam pürüzsüz iletim kanalları.
Kullanım Alanları ve Pano Avantajları
Bakım ve Revizyonlarda Maksimum Hız: Şalter gövdesi test veya bakım için dışarı çekildiğinde elektriksel bağlantı otomatik olarak kesilir; kablolara el sürmeden %100 iş güvenliği (İSG) standartlarına uygun bir servis imkanı sunar.
Sarsıntıya Karşı Yay Baskılı Sabitleme: Ara soket gövdesi, fişin yuvaya oturmasının ardından oluşan sarsıntıları mekanik olarak absorbe eder. Panodaki devasa motor kalkışlarında veya kısa devre şoklarında pinlerin yerinden oynamasını ve sahte durum sinyali üretmesini kesinlikle engeller.
Pano İmalat Atölyelerinde Süreç Optimizasyonu: Pano montaj ekiplerinin dış dünyadan gelen harici kumanda kablolarını, şalter sahaya gelmeden önce kasa tavanına rahatça kablolamasına izin vererek üretim hızını maksimuma çıkarır.
Hatalı Eksenleşme ve Ters Takılma Koruması: Üzerinde yer alan mekanik kılavuz tırnakları sayesinde, şalter içeri sürülürken pinlerin yamulması, kırılması veya ters yönde zorlanması gibi montaj hatalarını fiziksel olarak engeller.
Teknik Karşılaştırma Tablosu: Orijinal 3WL Çekmeceli Soket Kiti vs Standart Sabit Tip Bağlantılar
| Kritik Operasyonel Kriter | Siemens 3WL9111-0AB18-0AA0 (Bu Ürün) | Sabit Tip Şalter Terminal Blokları | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Bağlantı / Ayrılma Metodu | Şalter kızakta hareket ettikçe bıçaklı pinler otomatik ayrılır veya birleşir | Şalter sökülürken kumanda kablolarının el ile tek tek sökülmesi gerekir | Şalteri kasasından dışarı alırken elektriksel bağlantıyı koparmak için insan müdahalesi ihtiyacını tamamen ortadan kaldırır. |
| Mekanik Stabilizasyon | Dahili ara soket kilidi ile fişi şasiye sarsıntısız kilitler | Sadece vidalı klemens sıkıştırmasına dayanır | Demir-çelik, çimento veya maden işletmeleri gibi ağır titreşimli panolarda sinsi temassızlık arızalarını sıfıra indirir. |
| İş Güvenliği (İSG) Seviyesi | Mükemmel (Şalter dışarıdayken canlı kumanda uçları kasada IP20 izole kalır) | Riskli (Sökülen canlı kablo uçları pano içine düşebilir) | Enversör kilit devrelerinde veya harici hatlarda enerji unutulmuş olsa bile bakım teknisyeninin canlı uçlara temas etmesini engeller. |
| İç Kontak İletkenlik Kalitesi | Özel kaplamalı endüstriyel bıçak pinler (Sıfır Oksitlenme) | Standart metal platin (Zamanla nem ve tozdan ark yapabilir) | Mikro amper seviyesindeki hassas PLC dijital giriş sinyallerinin bile hatasız ve kayıpsız iletilmesini garantiler. |
Sıkça Sorulan Sorular
Bu kiti satın aldığımda şalterin içindeki tüm motor ve bobinleri dışarıya bağlamak için tek başına yeterli midir?
Evet, yeterlidir. Bu kompakt kit, Siemens 3WL serisi çekmeceli şalterlerin içerisindeki yay kurma motoru, şönt açtırma bobini, düşük gerilim bobini, kapama bobini ve durum geri bildirim yardımcı kontaklarının tüm pin ihtiyaçlarını tek bir merkezi şaside karşılayacak genişlikte çoklu sinyal kanalına sahiptir. Şalterinizde ne kadar elektriksel opsiyon yüklü ise, hepsinin ortak geçiş kapısı burasıdır.
Bu çekmeceli tip soket kitini panomdaki sabit tip (kasasız) Siemens 3WL şalterlerin üzerine takabilir miyim?
Kesinlikle hayır. Bu ürünün iki parçalı bıçak mekanizması, montaj tırnakları ve kilitli ara soket yapısı tamamen çekmeceli tip şalterlerin harici kılavuz kasalarına ve hareketli gövdelerine göre kalibre edilmiştir. Eğer elinizdeki 3WL şalter sabit tip ise (panoya arkadan doğrudan baralarla vidalanıyorsa), bu ürün yerine sabit tip şalterlerin tepe noktasına uygun olan sabit tip kumanda soket bloğunu sipariş etmeniz gerekir.
Şalter çekmeceden tamamen dışarı çıkarıldığında kasanın üstünde kalan dişi pinlerde elektrik çarpma riski var mıdır?
Siemens şalt güvenliğinin en üst seviyesidir. Kılavuz kasasının üstünde kalan dişi soket bloğunun iç kanalları, endüstriyel standartlarda IP20 parmak koruma indeksine uygun olarak derin ve dar tırnaklarla tasarlanmıştır. Şalter tamamen dışarıda ve bakımdaysa, panodan gelen kumanda kablolarında 220V enerji bulunsa bile, bakım teknisyeninin parmağı veya el aletleri canlı dişi pin uçlarına fiziksel olarak temas edemez.
