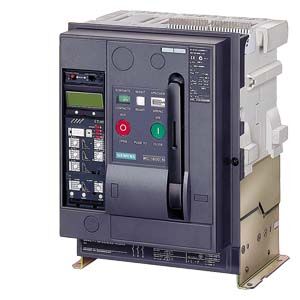

Siemens Sentron Serisi 3WL Sabit Tip Ağır Hizmet Açık Güç Şalteri (ACB) (2000A Maksimum Akım Gövdesi / Frame Size 1 / 4 Kutup / 55kA Kısa Devre Kesme Kapasitesi / ETU15B Elektronik Açma Üniteli / Ürün Kodu: 3WL1120-2BB42-1AA2)
Siemens 3WL1120-2BB42-1AA2, endüstriyel üretim tesislerinin ana AG dağıtım merkezlerinde, veri merkezlerinde (data center), büyük ticari komplekslerde, havalimanlarında ve orta ölçekli trafo çıkış fiderlerinde elektriksel emniyeti sağlamak üzere tasarlanmış, şalt teknolojisinin zirvesini temsil eden sabit montajlı (fixed mounted) açık tip bir güç şalteridir. 2000 Amperlik kesintisiz akım taşıma kapasitesine sahip devasa bakır/gümüş alaşımlı ana kontak yapısı ve 55 kA'lık standart endüstriyel kısa devre kesme performansı sayesinde, ana trafolardan veya şebekeden gelebilecek ağır kısa devre şoklarını milisaniyeler içinde güvenle sönümler. 4 kutuplu (3 Faz + Nötr) rijit gövde mimarisi, harmoniklerin ve faz dengesizliklerinin yoğun olduğu modern işletmelerde tam korumalı bir altyapı yönetimi garanti eder.
Cihazın akıllı koruma altyapısını, Siemens’in sahadaki en güvenilir ve kararlı mikroprosesör tabanlı beyni olan ETU15B Elektronik Açma Ünitesi yönetir. Bu ünite sayesinde, şalter 2000A gücünde olsa bile, üzerindeki hassas akım ayar kademeleri kullanılarak tesisatın mevcut trafo ve kablo yük sınırlarına göre $1000A$ ile $2000A$ arasında çok esnek bir koruma koridoru oluşturulabilir. Entegre edilen 2NO+2NC yardımcı kontak seti ise şalterin "Açık/Kapalı" konum durumlarını anlık olarak PLC panolarına, SCADA izleme yazılımlarına veya otomatik transfer (ATS) emniyet zincirlerine milisaniyelik hızla geri bildirir. Sabit tip tasarımı, hareketli parçaları minimize ederek vibrasyonlu fabrika ortamlarında maksimum kontak kararlılığı sunar.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens Sentron 3WL Global Premium Açık Tip Şalter Ekosistemi
Fiziksel Gövde Boyutu: Frame Size I (2000A kesintisiz tam yük taşıma kapasiteli, alan tasarruflu rijit gövde mimarisi)
Akım Ayar Aralığı ($I_n$): ETU15B ünitesi ile $1000A$'den $2000A$'e kadar hassas ayarlanabilir aşırı akım koruması.
Kesme Kapasitesi ($I_{cu}$): 55kA (Endüstriyel AG dağıtım panolarında etkili kısa devre sönümleme gücü)
Kutup Yapısı: 4 Kutup / 4P (Nötr hattı dahil tam denetimli trifaze koruma altyapısı)
Entegre Yardımcı Kontaklar: 2NO + 2NC (Otomasyon sinyalizasyonu ve elektriksel kilit devreleri için tam uyumlu platinler)
Operasyonel Mimari: Sabit Tip (Fixed Mounted - Panoya doğrudan vidalanan, minimum geçiş dirençli ekonomik ve kararlı şasi)
Kullanım Alanları ve İşletme Avantajları
4. Kutup İle Mutlak Yangın Emniyeti: Tek fazlı non-lineer yüklerin (bilgisayarlar, inverterler, LED aydınlatmalar) nötr hattında yarattığı sinsi aşırı ısınmaları algılar ve tesisi yangın riskine karşı tam emniyete alır.
Hassas Elektronik ETU15B Koruması: Akım dalgalanmalarını ve aşırı yükleri mikrosaniye hassasiyetinde izler, kabloların düşük voltaj veya aşırı yük altında erimesini kesin olarak engeller.
Mekanik Kararlılık ve Düşük Geçiş Direnci: Çekmeceli modellere kıyasla araya ekstra şasi tırnakları girmediği için sarsıntılı, vibrasyonlu fabrika panolarında esneme yapmaz, kontak geçiş ısılarını minimumda tutar.
Ekonomik ve Kompakt Şalt Kurgusu: Çekmeceli tip şalterlerin kasa maliyetleri ve dikey alan istilasından tasarruf etmek isteyen, şalterin yerinden sökme ihtiyacının minimum olduğu rijit endüstriyel panolarda en rasyonel güç çözümüdür.
Teknik Karşılaştırma Tablosu: Premium 3WL Sabit Şalter vs Çekmeceli (Kasalı) Tip Şalterler
| Kritik Operasyonel Kriter | Siemens 3WL Sabit Tip (Bu Ürün) | Çekmeceli (Kasalı) Açık Tip Şalterler | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Mekanik Kararlılık ve Rijitlik | Mükemmel (Doğrudan pano iskeletine vidalanır, sarsıntıdan etkilenmez) | Kızaklı yapısı sebebiyle ağır vibrasyonlarda esneme toleransı barındırır | Kırıcılar, kompresörler veya pres makinelerinin çalıştığı ağır sanayi panolarında kilit ve ayar kaçma riskini sıfırlar. |
| Pano İçi Hacim ve Maliyet | Maksimum Tasarruf (Harici bir dış kasa gerektirmez, daha az yer kaplar) | Dış kılavuz kasası (şasisi) sebebiyle dikeyde daha fazla yer kaplar ve ek bütçe gerektirir | Sığ, tavan mesafesi dar ve bütçe optimizasyonu hedeflenen ana dağıtım panolarında en rasyonel premium çözümdür. |
| Kontak Geçiş Direnci (Isınma) | Minimum (Ana baralar doğrudan şalterin arkasına vidalanır) | Kasa tırnakları ile şalter bıçakları arasında ek geçiş noktaları vardır | Ekstra mekanik geçiş barındırmadı için yüksek akım altında pano içi ısınma ve kayıpları en düşük seviyede tutar. |
| Koruma Teknolojisi | ETU15B mikroprosesör beyin ile milimetrik akım kalibrasyonu | ETU15B mikroprosesör beyin ile milimetrik akım kalibrasyonu | Şebeke karakteristiğine göre aşırı akım eğrilerini esnekçe yöneterek tesis genelinde güvenilir bir koruma hattı kurar. |
Sıkça Sorulan Sorular
Bu sabit tip şalteri gelecekte çekmeceli (kasalı) tipe dönüştürmek mümkün müdür?
Harici olarak parça ekleyerek doğrudan dönüştürülemez. Sabit tip şalterlerin arka güç terminalleri, montaj delikleri ve yan sac mimarisi tamamen panoya kalıcı olarak vidalanacak şekilde üretilmiştir. Çekmeceli tip şalterler ise harici bir kılavuz kasasının içine girip çıkabilecek bıçaklı kontak yapısına sahiptir. Bu yüzden pano tasarım aşamasında sabit mi yoksa çekmeceli mi kullanılacağı net olarak seçilmelidir.
Bu şalteri PLC veya SCADA üzerinden uzaktan "Açıp - Kapatmak" için bu hali yeterli midir?
Hayır, tek başına yeterli değildir. Bu şalter "çıplak" bir koruma gövdesidir; üzerindeki ETU15B ünitesi sadece aşırı akım koruması yapar. Şalteri uzaktan tamamen otomatik yönetilen bir robota (ATS panosu parçasına) dönüştürmek isterseniz; şalterin içine ayrıca "Yay Kurma Motoru", "Şönt Açtırma Bobini" ve bir "Kapama Bobini" aksesuarlarını eklemeniz zorunludur.
Bu sabit tip şalteri panodan sökerken kumanda kablolarının karışmaması için ne yapabiliriz?
Şalter sabit tip olduğu için kumanda kabloları normalde doğrudan gövde klemenslerine girilir. Ancak periyodik bakımlarda veya revizyonlarda onlarca ince kabloyu tek tek söküp etiket karmaşası yaşamamak adına, bu şalterin tepe noktasına tam uyumlu olan 3WL9111-0AB18-0AA0 veya benzeri sabit tip kumanda fiş-soket adaptör bloklarını aksesuar olarak sipariş edip üzerine eklemeniz harika bir usta tüyosudur.
