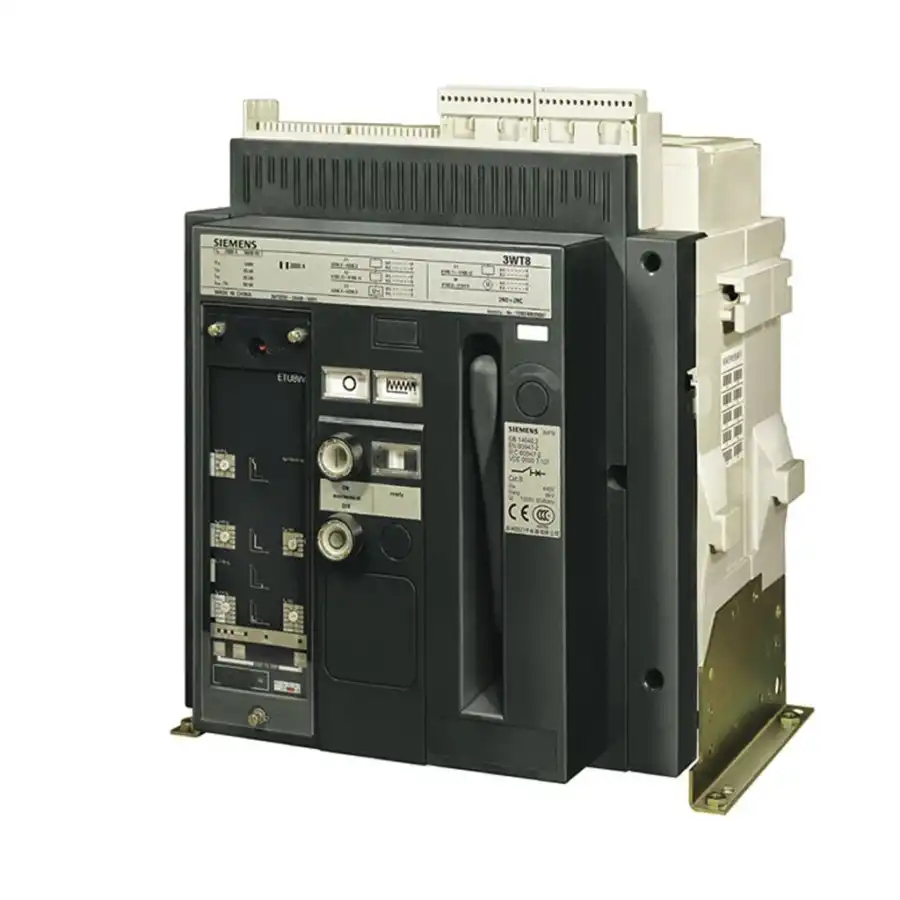

Siemens Sentron Serisi 3WT Sabit Tip Açık Güç Şalteri (ACB) (3200A Nominal Akım / 3 Kutup / 66kA Kesme Kapasitesi / LCD Ekranlı Elektronik Açma Ünitesi / Fabrikasyon Motor, Açma-Kapama Bobini ve Enversör Kontak Paketi / Ürün Kodu: 3WT8322-5UA70-0AA2)
Siemens 3WT8322-5UA70-0AA2, mega endüstriyel tesislerin ana giriş AG panolarında, dev motor fiderlerinde, rüzgar ve güneş enerjisi santrallerinde (RES/GES), çimento ve demir-çelik fabrikalarının trafo çıkış hatlarında elektriksel koruma ve tam otomatik uzaktan yönetim için tasarlanmış sabit montajlı (fixed mounted) açık tip bir güç şalteridir. 3200 Amperlik kesintisiz akım taşıma kapasitesi ve 66 kA'lık yüksek kısa devre akımı kesme performansı ile şebekeden gelebilecek en yıkıcı termik ve manyetik şokları milisaniyeler içinde güvenle sönümler. Saf 3 kutuplu (3 Faz) rijit gövde mimarisi, harici nötr hattı taşınmayan ağır endüstriyel yüklerin ve motor kontrol merkezlerinin (MCC) donanımsal koruması için kusursuz bir performans sergiler.
Cihazı modern otomasyon mimarilerinde lider kılan en büyük mühendislik avantajı, fabrikasyon olarak gövdesine entegre edilmiş olan Motor Mekanizması, Açma/Kapama Bobinleri (Şönt ve Closing Solenoid) ve Enversör Yardımcı Kontak paketidir. Bu dahili aksesuarlar sayesinde şalter, harici hiçbir işçilik ve ek parça maliyeti gerektirmeden uzaktan tam zamanlı kontrol edilebilir. Üzerinde yer alan LCD Ekranlı Elektronik Açma Ünitesi (ETU) ise, şalter üzerinden geçen faz akımlarını canlı olarak gösterirken, olası bir arıza anında şalterin açma sebebini log kaydı olarak hafızasında tutar ve bakım ekiplerinin arıza teşhis sürelerini (down-time) minimuma indirir.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens Sentron Ağır Hizmet Şalt Ekosistemi
Nominal Akım ($I_n$): 3200A (Kesintisiz tam yük altında ısınma yapmayan kalın bakır kontak alaşımı)
Kesme Kapasitesi ($I_{cu}$): 66kA (Ana trafo çıkışlarında en şiddetli kısa devreleri sönümleme gücü)
Kutup Tasarımı: 3 Kutup / 3P (Nötr kutbu barındırmayan saf 3 Fazlı endüstriyel mimari)
Dahili Fabrikasyon Otomasyon Kiti: Yay Kurma Motoru + Şönt Açtırma Bobini + Kapama Bobini + Enversör Kontak Seti
Ekran ve İzleme: LCD Ekranlı ETU Koruma Ünitesi (Akım ayarlı, hata kayıt hafızalı elektronik beyin)
Montaj Karakteri: Panoya kalıcı olarak vidalanan, doğrudan baralarla akuple edilen yüksek rijitlikte Sabit Tip şasi.
Kullanım Alanları ve İşletme Avantajları
Kutusundan Çıktığı An Uzaktan Kontrole Hazır: İçindeki fabrikasyon motor ve bobinler sayesinde, pano kapağını bile açmadan kontrol odasından (PLC/SCADA) tek bir yazılım komutuyla şalteri uzaktan "Aç" (OFF) veya "Kapat" (ON) konumuna getirebilirsiniz.
Operatör İçin Mutlak İş Güvenliği (İSG): Devasa akımların döndüğü 3200A'lik şalt manevralarında operatörün panonun önünde durma zorunluluğunu bitirir; uzaktan yönetim sayesinde ark patlaması (Arc Flash) risklerini sıfırlar.
Hızlı ve Doğru Arıza Teşhisi: Şalter kısa devrede trip attığında dahili enversör kontaklar kontrol odasını uyarır; LCD ekran ise arızanın hangi fazda ve kaç kA akımla gerçekleştiğini net olarak raporlar.
Ekonomik ve Yalın Pano Tasarımı: Aksesuarları ayrı ayrı sipariş etme, panoda montaj işçiliği harcama ve kablo kalibrasyonu yapma çilesini bitiren, tek kodla satın alınan en rasyonel "Full Donanım" çözümdür.
Teknik Karşılaştırma Tablosu: Full Donanımlı 3WT Şalter vs Standart Çıplak Açık Tip Şalterler
| Kritik Operasyonel Kriter | Siemens 3WT8322-5UA70-0AA2 (Bu Ürün) | Standart Düz Çıplak Açık Tip Şalterler | Sağladığı Kritik Endüstriyel Otomasyon Avantajı |
| Uzaktan Kapatma / Açma | Dahildir (Motor, Şönt ve Kapama bobinleri fabrikasyon montajlıdır) | Yoktur (Sadece önündeki mekanik butonlarla el ile açılıp kapatılır) | ATS transfer panolarında ve SCADA merkezlerinde ek parça montaj işçiliği harcamadan doğrudan yazılımla kontrol edilir. |
| Pano İçi Alan ve Akışkanlık | 3 Kutuplu (3P) mimarisiyle panoda nötr kutbu işgali yaratmaz | Genelde 4 Kutuplu seçilir, sığ panolarda alan daraltır | Harici nötr hattı taşınmayan endüstriyel yüklerde pano içi bakır bara ve ray maliyetlerini minimumda tutar. |
| Parametre İzleme Altyapısı | LCD Ekranlı gelişmiş ETU ile canlı akım ve arıza nedeni gösterimi | Sadece LED indikatörlü veya düz mekanik termik ayarlıdır | Pano kapağını açmadan, elektrik şoku riskine girmesine gerek kalmadan yük durumunu ve geçmiş hataları dijital izleme imkanı sunar. |
| Montaj İşçiliği ve Tedarik | Sıfır Ek İşçilik (Tüm aksesuarlar şalterin içinde entegre gelir) | Yüksek (Motor ve bobinler sahada tek tek takılıp kablolanmalıdır) | Yanlış aksesuar seçme, montaj esnasında şalterin iç yay mekanizmasına zarar verme risklerini kökten bitirir. |
Sıkça Sorulan Sorular
Bu şalterin içindeki motor mekanizması ve bobinlerin kumanda gerilimi ($220V$ AC mi yoksa DC mi) nedir?
Bu spesifik model, endüstri standartlarında en yaygın olan 220-240VAC ve 220-250VDC hibrit şebeke uyumuyla üretilmiştir. Yani fabrikanızdaki standart alternatif akım kumanda trafosundan veya OG/AG şalt sahalarındaki kesintisiz DC akü/redresör gruplarından gelen 220V enerjiyi, ek bir dönüştürücü kart kullanmadan doğrudan bobin ve motor klemenslerine bağlayabilirsiniz.
Şalterin 3 Kutuplu (3P) olması, tesisimdeki nötr hattını korumayacağı anlamına mı gelir?
Evet, bu cihaz saf 3 fazlı bir şalterdir; üzerinde nötr ($N$) kutbu ve nötr akım trafosu bulunmaz. Fabrikalardaki dev motorlar, pompalar, kompresörler, fırınlar ve kırıcılar gibi sadece 3 faz hat ile beslenen ağır yük fiderlerinde nötr hattı zaten bulunmadığı için bu ürün nokta atışı çözümdür. Tesisinizin ana trafo girişinde eğer yoğun tek fazlı (aydınlatma, priz, bilgisayar) yükler ve nötr dengesizliği varsa, bu ürün yerine 4 kutuplu (4P) olan 3WT8326-5UA70-0AA2 modelini tercih etmelisiniz.
Bu şalter sabit tip olduğuna göre, kumanda kablolarını harici soketle hızlı sökebilmek için ne yapmalıyız?
Bu şalter sabit tip (kasasız) mimariye sahip olduğu için içindeki hazır motor ve bobinlerin kabloları tepe terminal noktasına ulaştırılmıştır. Saha montaj ekiplerinin gelecekte şalteri revizyona alırken kabloları tek tek klemens vidalarından söküp etiket karmaşası yaşamaması adına, bu şalterin tepe bağlantı noktasına %100 uyumlu olan 3WT9825-1JC00 veya 3WT9111-0AB10 kodlu sabit tip kumanda devresi soket bloklarını aksesuar olarak sipariş edip sisteme eklemeniz harika bir usta tüyosudur.
